品番 : EA270-6HB

品名 : [EA270,BS,BS-2用] 3/4"ﾍﾞﾝﾀﾞｰﾍｯﾄﾞ(逆作用)

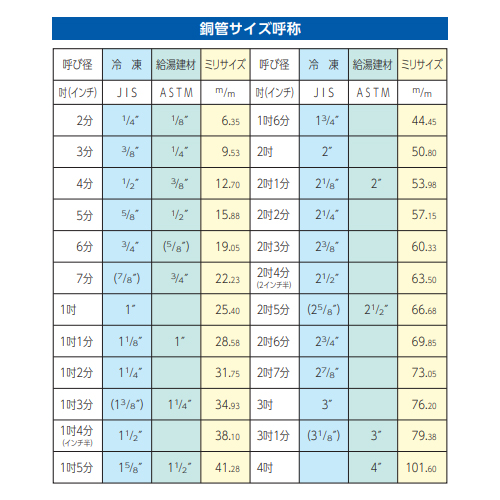

銅管外径	3/4”（19.05mm）	適合品番	EA270、BS、BS-2
材質	アルミ鋳物＋スチール
なまし銅管用
ベースに45°、90°の目盛り付
＜使用方法＞ 1.本体の取付けナット(2ヶ所)を緩めてはずします。 2.先に希望するサイズのガイドベースを本体の先端ピンにはめます。 3.次に②と同サイズのシューベースを取りつけボルトに差し込み、取付けナットで固定します。(図1) 4.パイプをセットします。曲げ箇所のセンターをシューのセンターにセットしてください。(図2) 5.上ハンドルを上下に作動させますと、ギヤー機構によりガイドベースを押し出します。(図3) 曲げる角度は、シューベースのメモリにガイドベース後部を合わせてください。 6.レバーを反対方向に一杯にひろげるとガイドベースがスプリング機構で自動的に戻ります。(図4)
