品番 : EA440AF-4A
品名 : エイムＦ型
仕様
| メーカー | アカギ | 型番 | A10259-0017 |
|---|---|---|---|
| 用途 | 形鋼から吊ボルトをおろすための金具。 | 材質 | スチール(ユニクロメッキ) |
| 適合フランジ厚 | 1～25mm | 吊ボルト径 | W3/8” |
| 締付トルク | 75kgf・c㎡ | 入数 | 1個 |

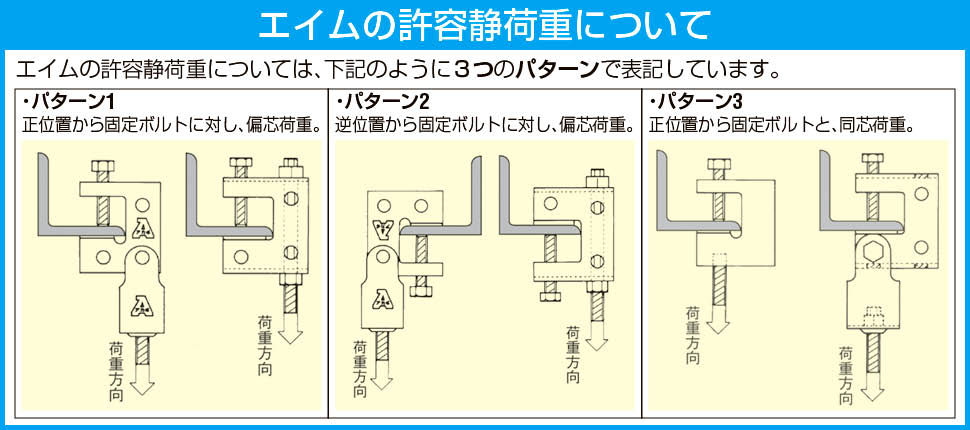

| 許容静荷重 | パターン1（正位置から固定ボルトに対し偏芯荷重）：100kg パターン2（逆位置から固定ボルトに対し偏芯荷重）：150kg パターン3（正位置から固定ボルトと同芯荷重）：100kg （パターンについての詳細は、左側「商品説明」をご参照お願いします。） |
||
| 複合傾斜対応タイプ。 | |||
| エイムF型（鋼材を挟む固定ボルトの締付トルクは、75gfcを目安に締め付けて下さい。） | |||
| 追加説明 |
|
|---|
| カタログ価格 |
1,010 円（税抜）／ 1,111 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 12 （2025/05/03 21:02現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1165ページ | ||||

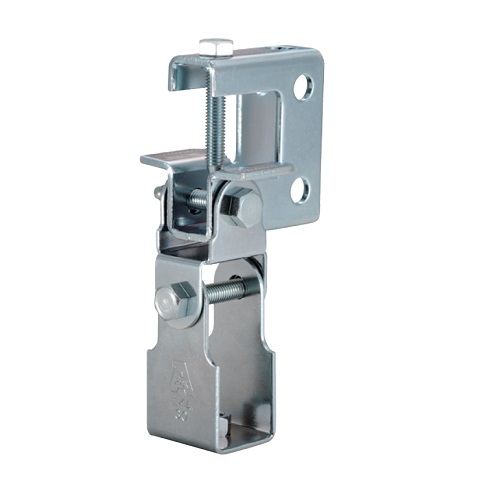

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")

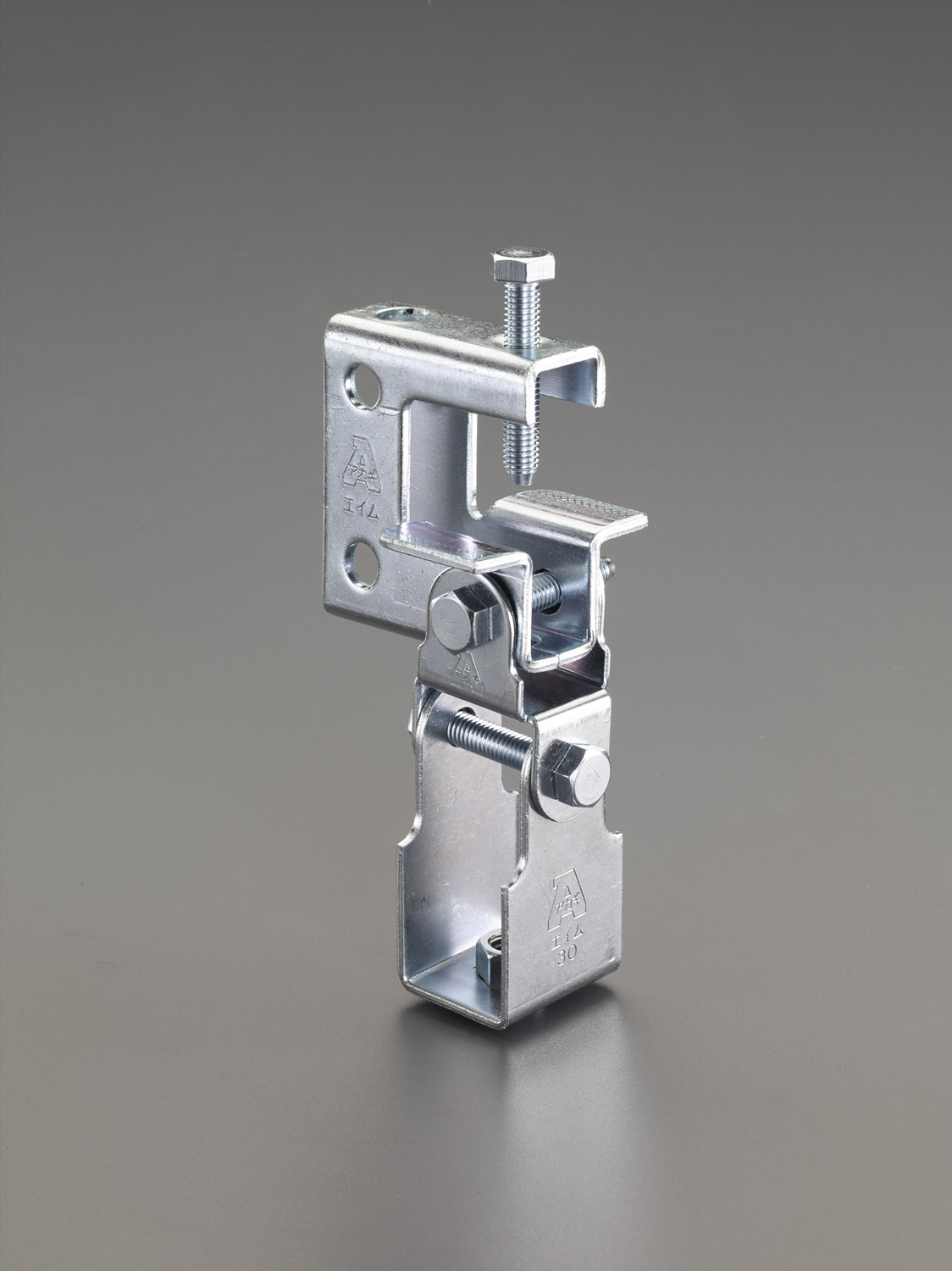

.jpg "形状画像")

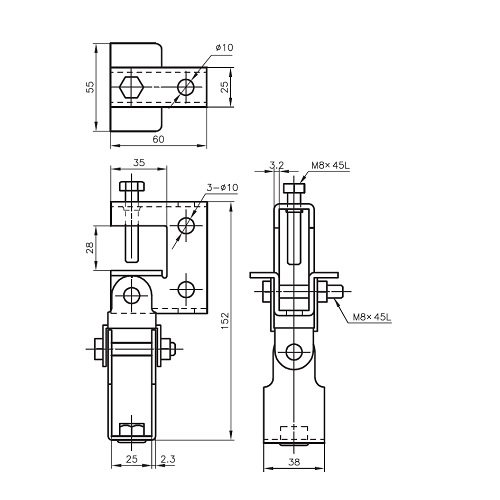

.jpg "エスコ寸法図")

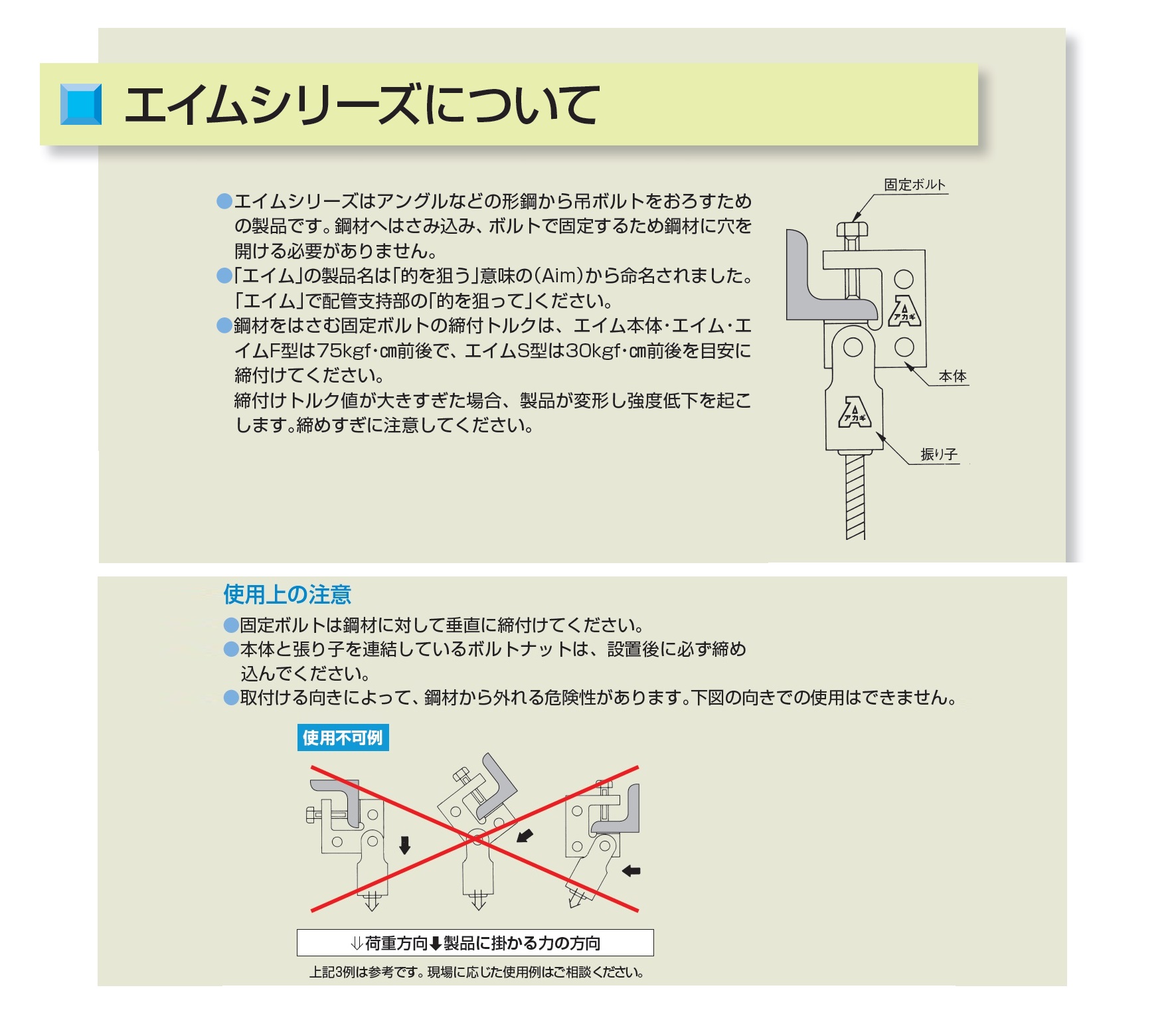

.jpg "商品説明")
.jpg "商品説明")
