品番 : EA538WA-20A

品名 : ｲﾝﾗｲﾝｽﾌﾟﾗｲｼﾝｸﾞ(2極/6個)

かんたん！単線・より線OK！ゆるまない！信頼をつなぐ3ステップコネクタ

仕様

メーカー	WAGO（ワゴ）	型番	221-2411
用途	屋内配線用途の他、一般電気工作物などの配線	入数	6個
極数	2極
IEC/EN 60998 ・ JIS 2814-2-2 適合
適合電線サイズ	0.2～4m㎡（単線）	定格電流	32A
定格電圧	450V
UL 486C 適合
適合電線サイズ	AWG 20～14（単線） AWG 18～14 （IV7本より線、可とうより線）	定格電流	20A
定格電圧	600V
PSE JET 適合
適合電線サイズ	φ1.6、φ2.0mm（単線）	定格電流	20A
定格電圧	300V
その他仕様
サイズ	35.5(W)×8.1(D)×8.9(H)mm	重量	約137g
材質	透明ハウジング：耐熱性ポリカーボネート(UL94　V-2) 導電部：電気銅、スズメッキケージクランプ、スプリング：ステンレス鋼操作レバー：耐熱性PBT（ガラス入り）	カラー	ハウジング：透明レバー：オレンジ
直列結線タイプ

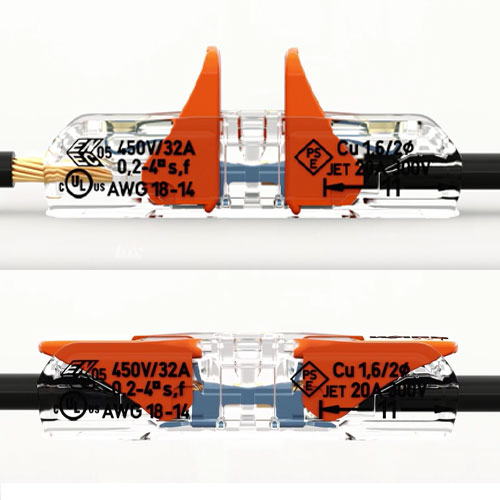

レバーを引き上げて、電線を差し込み、レバーを戻す、の3ステップで結線完了。
一目で分かる操作方法に加え、引き上げやすいレバー設計で、操作を簡単に行えます。

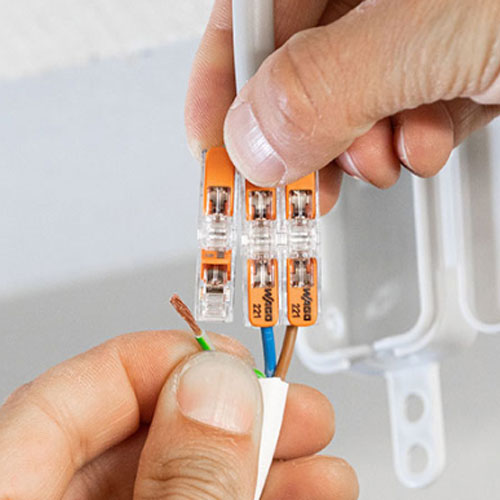

単線／7本より線／可とうより線の混在使用が可能。
裸線をそのまま結線でき、棒端子を圧着接続する手間も省けて、多目的で使える万能コネクタ。

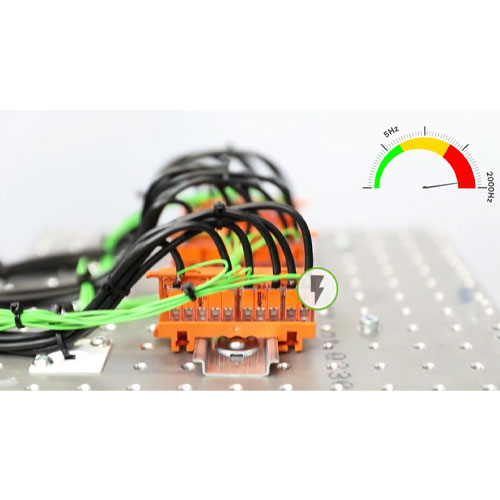

スプリングにケージ（囲い）を設け、電線を囲うことで電線を確実に保持するWAGO独自のケージクランプRスプリング方式。増し締め作業不要です。
より線もダイレクト結線でき、高いスプリング圧力により、気密性に優れた高品質な接点を形成します。
