品番 : EA712AF-14

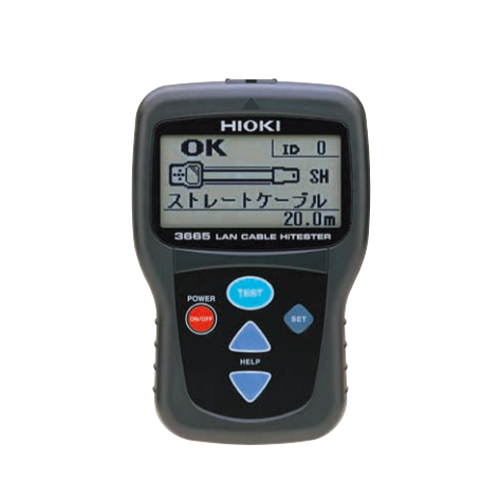

品名 : ＬＡＮ ケーブルテスター
仕様
| メーカー | 日置電機（HIOKI） | 型番 | 3665 |
|---|---|---|---|
| 測定可能ケーブル | ツイストペアケーブル：特性インピーダンス100Ω シールド付き、シールドなし CAT3.4.5.5e.6.6A |
測定可能コネクタ | RJ-45コネクタ |
| ケーブル長測定 | 2～300m 誤差： ±4 % rdg. ±1 m 表示分解能： 0.1 m |
電源 | 単3電池×2本（付属） |
| 連続使用時間 | 50時間(1分間に1回測定) | ワイヤマップ検査 | オープン、ショート、リバース、トランスポーズ、スプリット、その他の誤配線を検出し表示 (ターミネータ9690を使用して結線状況およびシールドの確認が可能) |
| サイズ | 85(W)×33(D)×130(H)mm | 重量 | 160g（電池含まず） |
| 機能 | ・ワイヤマップ測定 ・ディレクションチェック測定 |

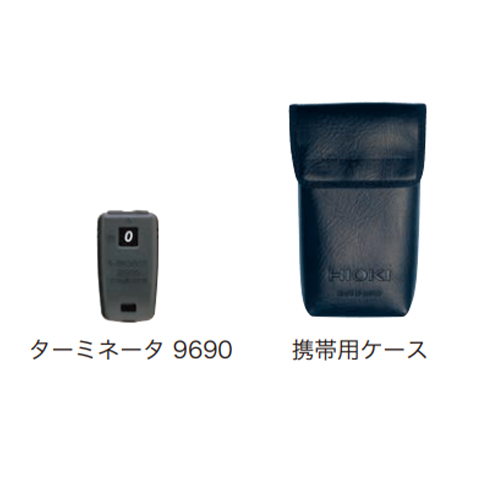

付属品 | ・ターミネータ×1 ・携帯用ケース×1 ・取扱説明書 ×1 |
| 断線箇所までわかるLANケーブルテスター | |||
| ケーブルを接続してTESTキーを押すだけで、敷設チェックに必要な3項目を一括表示！ ・スプリットペアも検出可能なワイヤマップ機能（スプリットペアを一発表示） ・各ケーブルの識別ができるディレクションチェック機能（最大21本を識別） ・断線位置の確認もできるケーブル長測定（NVP設定で測定確度が大幅に向上） |
|||
| ワイヤマップ機能で配線確認も一発完了！ ワイヤマップ画面は敷設の状態（OK/NG）がひと目で確認できるチェックモードです。 ストレート、クロスの確認だけでなく、シールド有無の検出も可能。 さらにNGの時は、誤配線の表示だけでなく、断線、短絡箇所の特定、スプリットペアの検出まで行います。 |
|||
| 4種類の判定結果「ストレートケーブルの正常結線」「クロスケーブルの正常結線」「誤結線」「ターミネータの未接続エラー」を、ブザー音の違いでお知らせします。 | |||
| ※付属電池はテスト電池ですので新しい電池をご購入下さい。 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
59,400 円（税抜）／ 65,340 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 3 （2026/06/25 05:15現在）
|
||||
| 商品入数 | 1 | 販売単位 | 台 | ||
| カタログページ | 0773ページ | ||||
ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")

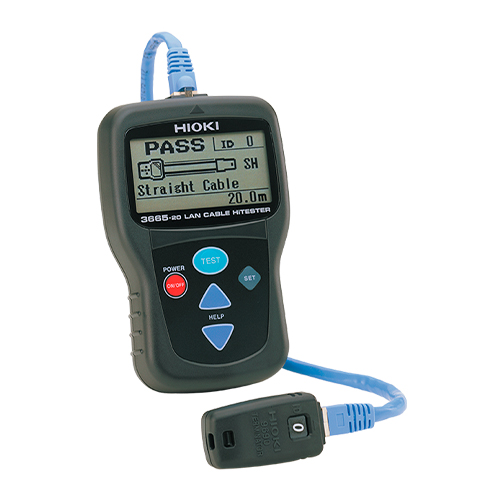

.jpg "使用写真")
