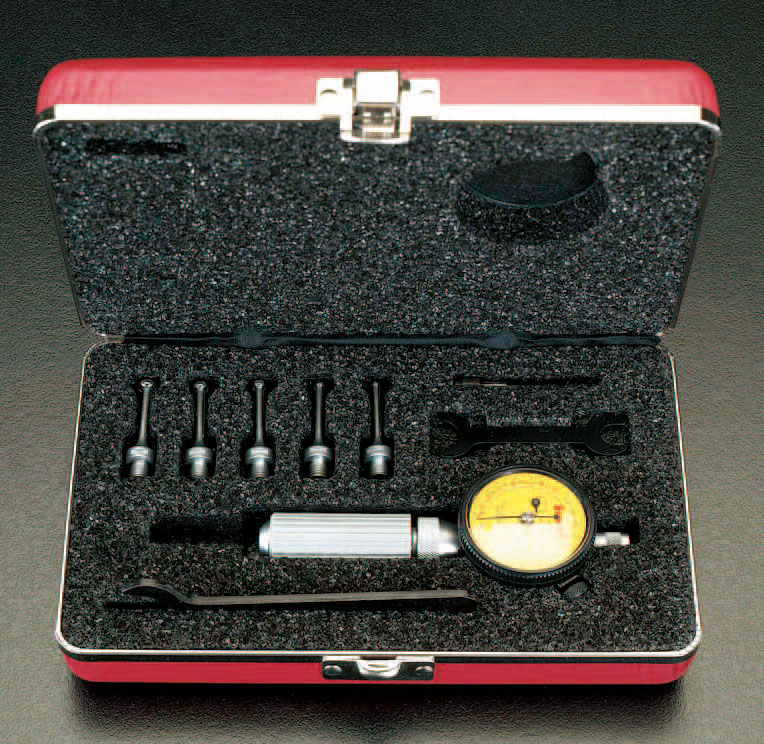

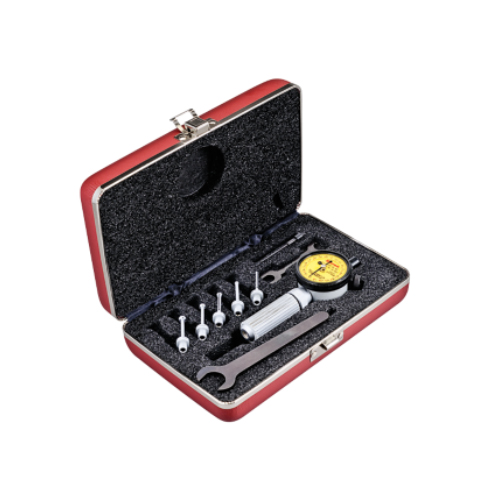

品番 : EA725FN-1

品名 : 2.7-6.76mm ダイアルボアゲージ

ゲージ一体式の為、ワークを外さずに素早く計測できます

最小目盛	0.002mm	ゲージ径	42mm
測定範囲	φ2.7～6.76mm	最大測定深さ	20.6mm
プローブサイズ	2.7-3.55 3.55-4.35 4.35-5.15 5.15-5.95 5.5-6.76	プローブの交換	1.計測する希望のプローブサイズを選びます。 2.本体にあるプローブを本体から外します。プローブの中にニードルがありますので取り出します。（錆びないように気をつけてください。） 3.選択したプローブにニードルを差し込み本体にプローブをねじ込みます。

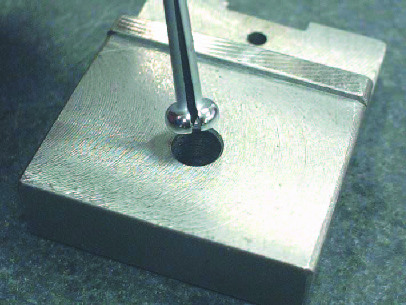

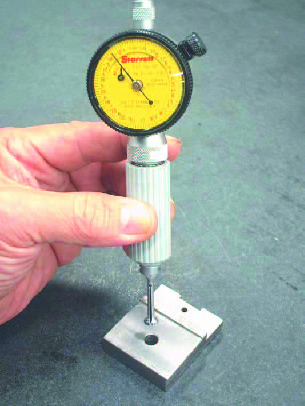

測定準備	1.テストリングに測定子を差し込みます。比較針が0の所にくる事を確認し、指針を 0になるようベゼルで調整してください。測定の準備は完了しました。	測定	比較測定ですので、対象物に測定子を差し込み、指針と比較針を読みます。指針の値はテストリングとの比較差です。比較針は±を示しています。
指針1回転 0.2mm
事前にテストリングなどで基準を取ってから、対象物を測定します。※テストリングは付属していません。
