品番 : EA968A-114

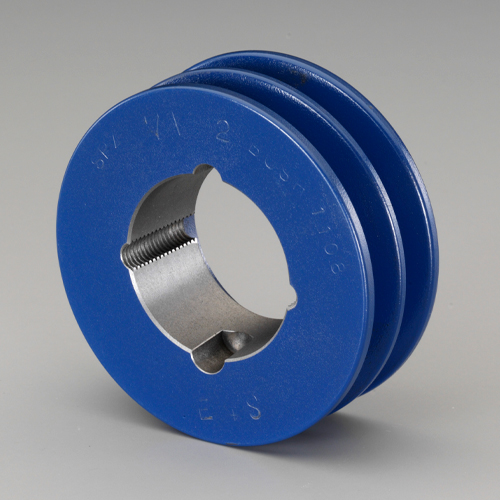

品名 : 206mm [２本構]Ｖプーリー(Ｂ)

取扱中止になりました。代替品情報はございません。

仕様

メーカー	鍋屋バイテック（NBK）	型番	SPB206-2
データム径	206mm	外径	213mm

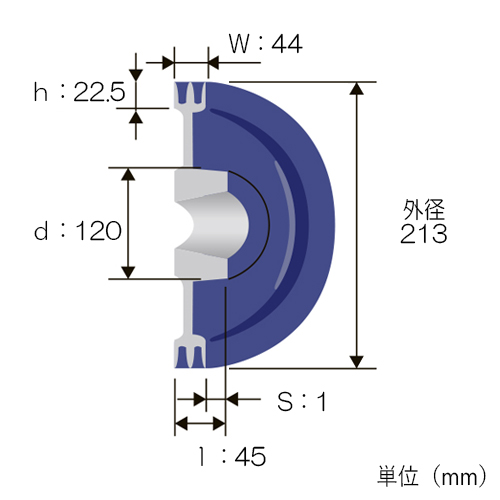

サイズ	d：120mm、l：45mm S：1mm、W：44mm h：22.5mm	形状	10U
材質	鋳鉄（FC200以上）塗装：NBKブルー	適合Vベルト	B・BX(一般用) 5V・5VX(細幅Vベルト) SPB(SPベルト)
慣性モーメント	0.0332kg･㎡
2本溝
<イソメックブッシングシステムを採用しています> シャフトへの着脱・位置決めは六角レンチまたはソケットレンチ1本で行えます。また、テーパーしまりばりめの原理により、締結力は焼きばめと同等。安全で確実な伝動が得られます。

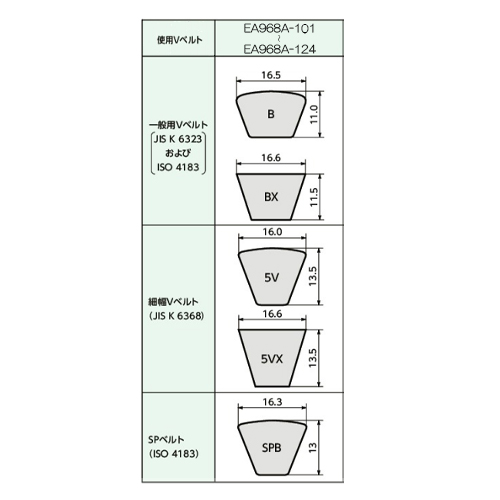

<一般用Vプーリーが使用できます> 一般用Vベルト（B・BX）、細幅Vベルト（5V・5VX）、SPベルト（SPB）が使用可能！

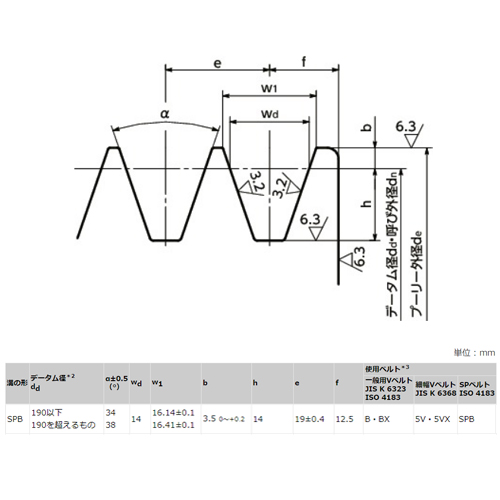

<国際規格のVプーリー> イソメックSPプーリーは国際規格のISO 4183-1995「一般用Vベルト」にもとづくVプーリーです。EU諸国で広く流通しているVプーリーはこのISO 4183にもとづくもので、国際的に互換性があります。

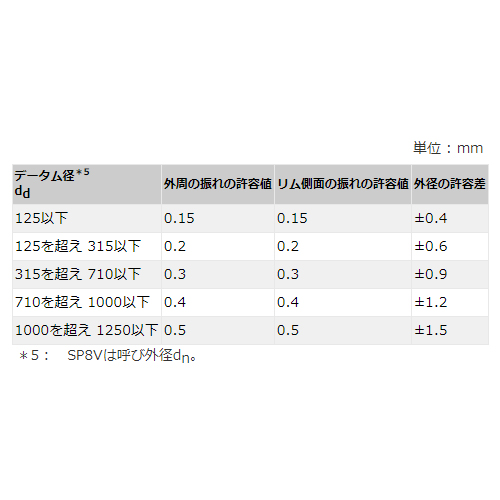

<高いバランス精度を保証します> 外周での不釣り合い許容値を1gまたはプーリーと部シングの合計重量の0.1％のいずれかより大きい数値で設定し、バランシングマシンによりバランス調整を行っています。

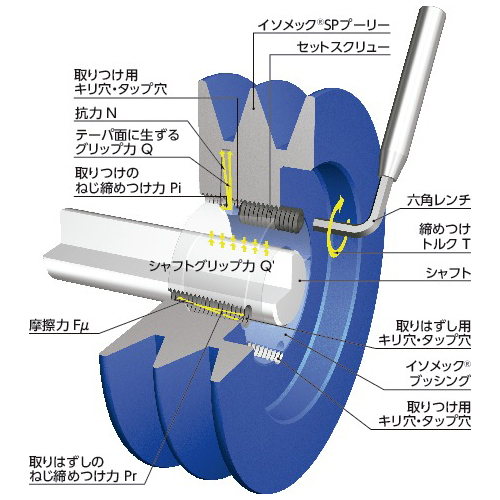

<取りつけは簡単なのに大きな締結力。その秘密は…> 取りつけの際、六角レンチの締めつけトルクTは、ねじ締めつけ力Piとして働き、テーパの楔効果によりテーパ面にグリップ力Qを生じます。このとき、テーパ面に生ずるグリップ力Qはねじ締めつけ力Piの約14倍もの大きさになります。そしてこれがシャフトグリップ力Q'として働き、プーリー・ブッシング・シャフトが強く締結されます。取りはずしの際は、摩擦力Fμに打ち勝つねじ締めつけ力Prを与えることで、プーリー・ブッシング・シャフトは簡単に分離します。
ブッシング別売
