品番 : EA968A-24

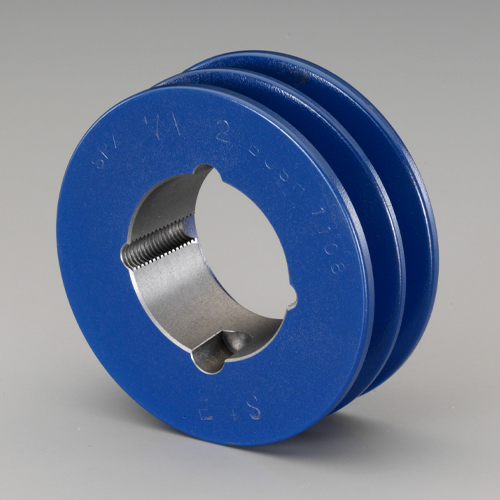

品名 : 90mm [2本構]Vプーリー(A,AX)

仕様

メーカー 鍋屋バイテック(NBK) 型番 SPA90-2
データム径 90mm 外径 95.5mm

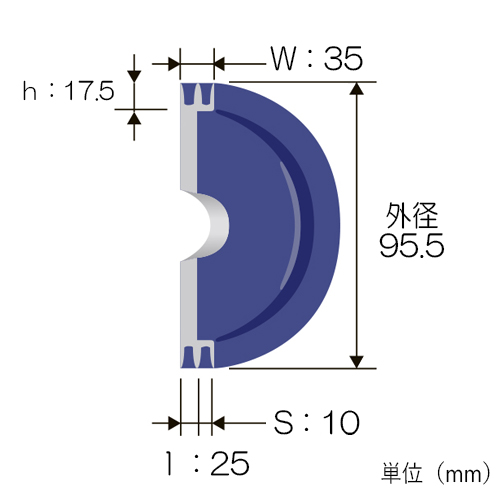

サイズ l:25mm、S:10mm
W:35mm、h:17.5mm
形状 41UR
重量 0.77kg 材質 鋳鉄(FC200以上)
塗装:NBKブルー
適合Vベルト A・AX(一般用)
SPA(SPベルト)
慣性モーメント 0.00106kg・㎡
2本溝
<イソメックブッシングシステムを採用しています>
シャフトへの着脱・位置決めは六角レンチまたはソケットレンチ1本で行えます。
また、テーパーしまりばりめの原理により、締結力は焼きばめと同等。安全で確実な伝動が得られます。
<一般用Vプーリーが使用できます>
一般用Vベルト(A・AX)、SPベルト(SPA)が使用可能!
<国際規格のVプーリー>
イソメックSPプーリーは国際規格のISO 4183-1995「一般用Vベルト」にもとづくVプーリーです。EU諸国で広く流通しているVプーリーはこのISO 4183にもとづくもので、国際的に互換性があります。
<高いバランス精度を保証します>
外周での不釣り合い許容値を1gまたはプーリーと部シングの合計重量の0.1%のいずれかより大きい数値で設定し、バランシングマシンによりバランス調整を行っています。

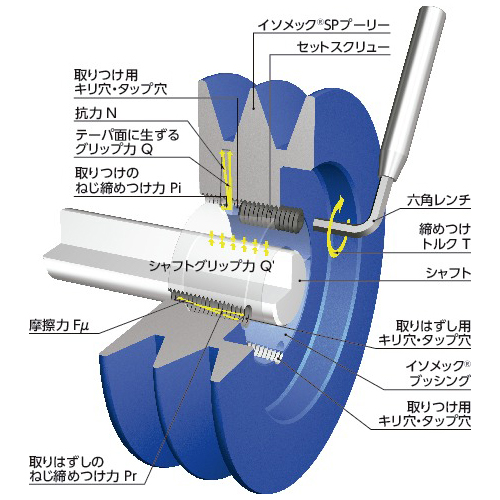

<取りつけは簡単なのに大きな締結力。その秘密は…>
取りつけの際、六角レンチの締めつけトルクTは、ねじ締めつけ力Piとして働き、テーパの楔効果によりテーパ面にグリップ力Qを生じます。このとき、テーパ面に生ずるグリップ力Qはねじ締めつけ力Piの約14倍もの大きさになります。そしてこれがシャフトグリップ力Q'として働き、プーリー・ブッシング・シャフトが強く締結されます。取りはずしの際は、摩擦力Fμに打ち勝つねじ締めつけ力Prを与えることで、プーリー・ブッシング・シャフトは簡単に分離します。
ブッシング別売
追加説明
カタログ価格

5,400 (税抜)/ 5,940 円(税込)

在庫数

最新在庫 : 3

(2024/11/01 08:15現在)

商品入数 1 販売単位
カタログページ 1285ページ
バリエーション一覧
EA968A-21 75mm [2本構]Vプーリー(A,AX)
EA968A-22 80mm [2本構]Vプーリー(A,AX)
EA968A-23 85mm [2本構]Vプーリー(A,AX)
EA968A-24 90mm [2本構]Vプーリー(A,AX)
EA968A-25 93mm [2本構]Vプーリー(A,AX)
EA968A-26 95mm [2本構]Vプーリー(A,AX)
EA968A-27 98mm [2本構]Vプーリー(A,AX)
EA968A-28 100mm [2本構]Vプーリー(A,AX)
EA968A-29 103mm [2本構]Vプーリー(A,AX)
EA968A-30 106mm [2本構]Vプーリー(A,AX)
EA968A-31 109mm [2本構]Vプーリー(A,AX)
EA968A-32 112mm [2本構]Vプーリー(A,AX)
EA968A-33 118mm [2本構]Vプーリー(A,AX)
EA968A-34 125mm [2本構]Vプーリー(A,AX)
EA968A-35 132mm [2本構]Vプーリー(A,AX)
EA968A-36 140mm [2本構]Vプーリー(A,AX)
EA968A-37 150mm [2本構]Vプーリー(A,AX)
EA968A-38 160mm [2本構]Vプーリー(A,AX)
EA968A-39 180mm [2本構]Vプーリー(A,AX)
EA968A-40 200mm [2本構]Vプーリー(A,AX)
EA968A-41 224mm [2本構]Vプーリー(A,AX)
EA968A-42 250mm [2本構]Vプーリー(A,AX)
EA968A-43 280mm [2本構]Vプーリー(A,AX)
EA968A-44 300mm [2本構]Vプーリー(A,AX)
ウェブカタログ画像
※形は形状で異なります
  • ※形は形状で異なります

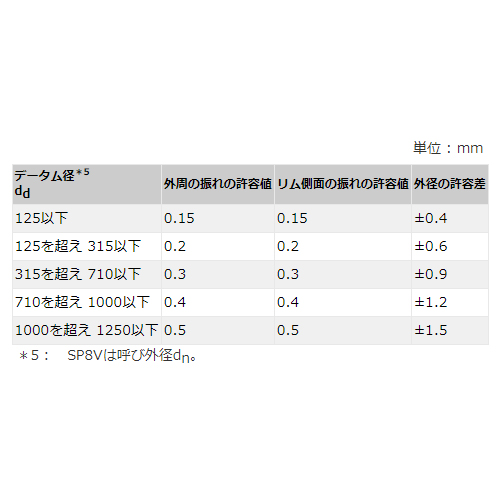

  • 外周・リム側面の振れの許容値および外径の許容差

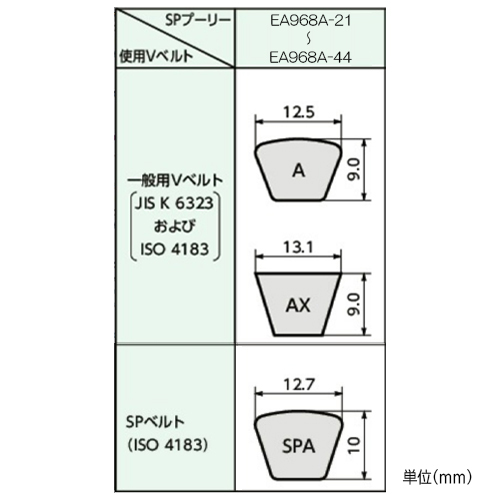

  • 外周・リム側面の振れの許容値対応Vベルト

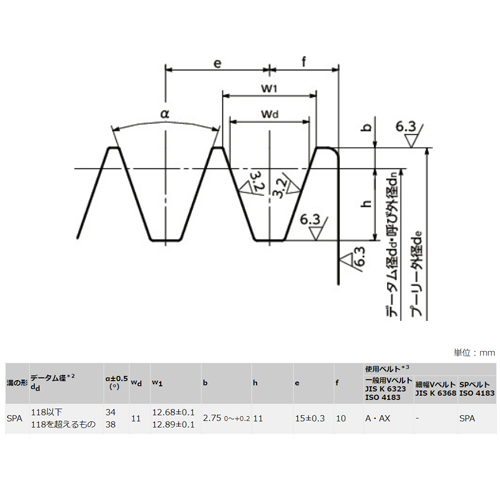

  • 外周・リム側面の振れの許容値外周・リム側面の振れの許容値溝部の寸法
  • 14倍にもなるレンチ力\n※詳しくは取りつけは<簡単なのに大きな締結力。その秘密は…>をご参照下さい。
