品番 : EA968A-61

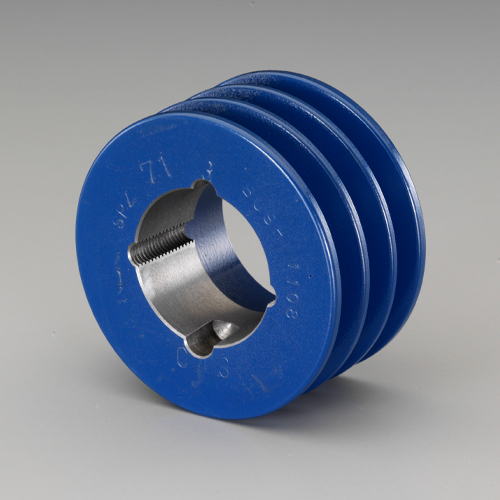

品名 : 125mm [3本構]Vプーリー(A,AX)

仕様

メーカー 鍋屋バイテック(NBK) 型番 SPA125-3

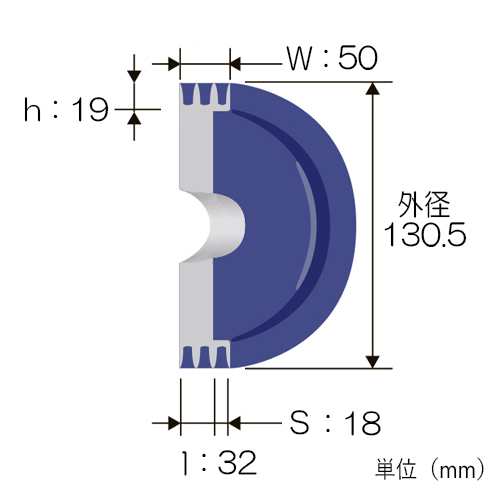

データム径 125mm 外径 130.5mm
サイズ l:32mm、S:18mm
W:50mm、h:19mm
形状 41U
重量 2.30kg 材質 鋳鉄(FC200以上)
塗装:NBKブルー
適合Vベルト A・AX(一般用)
SPA(SPベルト)
慣性モーメント 0.0058kg・㎡
3本溝
<イソメックブッシングシステムを採用しています>
シャフトへの着脱・位置決めは六角レンチまたはソケットレンチ1本で行えます。
また、テーパーしまりばりめの原理により、締結力は焼きばめと同等。安全で確実な伝動が得られます。
<一般用Vプーリーが使用できます>
一般用Vベルト(A・AX)、SPベルト(SPA)が使用可能!
<国際規格のVプーリー>
イソメックSPプーリーは国際規格のISO 4183-1995「一般用Vベルト」にもとづくVプーリーです。EU諸国で広く流通しているVプーリーはこのISO 4183にもとづくもので、国際的に互換性があります。
<高いバランス精度を保証します>
外周での不釣り合い許容値を1gまたはプーリーと部シングの合計重量の0.1%のいずれかより大きい数値で設定し、バランシングマシンによりバランス調整を行っています。
<取りつけは簡単なのに大きな締結力。その秘密は…>
取りつけの際、六角レンチの締めつけトルクTは、ねじ締めつけ力Piとして働き、テーパの楔効果によりテーパ面にグリップ力Qを生じます。このとき、テーパ面に生ずるグリップ力Qはねじ締めつけ力Piの約14倍もの大きさになります。そしてこれがシャフトグリップ力Q'として働き、プーリー・ブッシング・シャフトが強く締結されます。取りはずしの際は、摩擦力Fμに打ち勝つねじ締めつけ力Prを与えることで、プーリー・ブッシング・シャフトは簡単に分離します。
ブッシング別売
追加説明
カタログ価格

9,560 (税抜)/ 10,516 円(税込)

在庫数

最新在庫 : 2

(2024/11/01 08:53現在)

商品入数 1 販売単位
カタログページ 1285ページ
バリエーション一覧
EA968A-58 106mm [3本構]Vプーリー(A,AX)
EA968A-59 112mm [3本構]Vプーリー(A,AX)
EA968A-60 118mm [3本構]Vプーリー(A,AX)
EA968A-61 125mm [3本構]Vプーリー(A,AX)
EA968A-64 150mm [3本構]Vプーリー(A,AX)
EA968A-66 180mm [3本構]Vプーリー(A,AX)
ウェブカタログ画像
※形は形状で異なります
  • ※形は形状で異なります

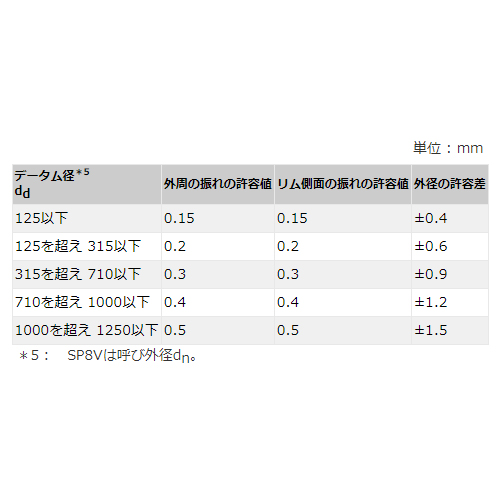

  • 外周・リム側面の振れの許容値および外径の許容差

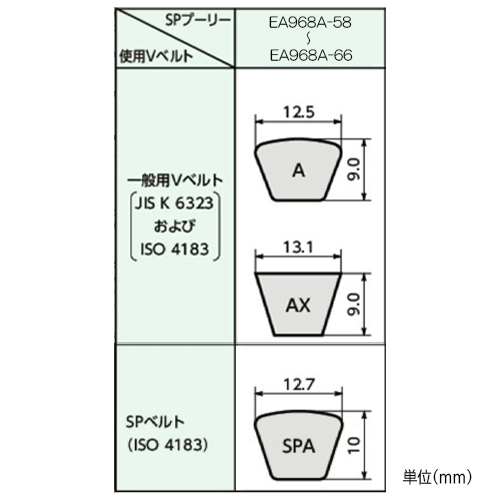

  • 対応Vベルト

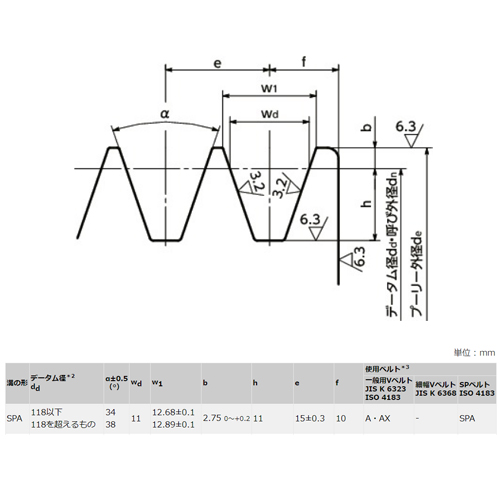

  • 外周・リム側面の振れの許容値溝部の寸法
  • 14倍にもなるレンチ力\n※詳しくは取りつけは<簡単なのに大きな締結力。その秘密は…>をご参照下さい。
