品番 : EA707D-38

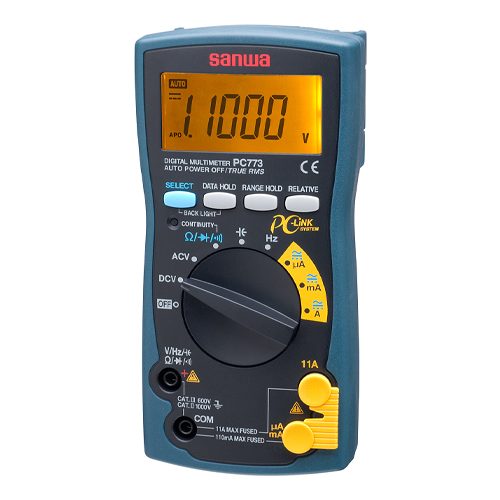

品名 : デジタルマルチメーター
11000カウント 真の実効値(TrueRMS)対応モデル
仕様
| メーカー | 三和電気計器（sanwa） | 型番 | PC773 |
|---|---|---|---|
| 仕様 | 本体 | 動作方式 | Δ-Σ方式 (二重積分方式) |
| 交流検波方式 | 真の実効値方式 (TrueRMS) | レンジ切換 | オート及びマニュアル |
| 使用環境条件 | 高度2000m以下･環境汚染度Ⅱ | 動作温湿度 | 5℃～31℃で80%RH (最大) 31℃以上40℃では80%RHから50%RHへ直線的に減少 |
| 確度保証範囲 | 23±5℃ 80%R.H.以下(結露のないこと) | 保存温湿度 | ・-10℃～40℃，80%RH以下(結露のないこと) ・40℃～50℃，70%RH以下 (結露のないこと) |
| 直流・交流電圧 | 110.00m/1.100/11.00/110.0/1000V 入力抵抗：10M～ 100MΩ 確度保証範囲(交流電圧)：45Hz～1kHz |
直流・交流電流 | 110.00μ/1100.0μ/11.00m/110.0m/11A 入力抵抗：約0.01Ω～約1kΩ(入力抵抗はヒューズ抵抗除く） 確度保証範囲：45Hz～1kHz |
| 抵抗 | 110.00/1.100k/11.00k/110.0k/1.100M/11.00M/110MΩ 開放電圧：ほぼ電源電圧 |
静電容量 | 11.000n/110.00n/1.100μ/11.00μ/110.0μ/1.100m/11.00m/110mF |
| 周波数 | 110.0/1100/11k/110k/1.1MHz 入力抵抗：≧約1kΩ （ゼロクロス信号，5Vrms以上 11.1 Hz未満測定不可） |
最高確度 | ●直流電圧：±(0.38％rdg＋2dgt) ●交流電圧：±(0.9％rdg＋50dgt) ●直流電流：±(0.5％rdg＋4dgt) ●交流電流：±(0.9％rdg＋20dgt) ●抵抗：±(0.4％rdg＋6dgt) ●静電容量：±(4.0％rdg＋30dgt)(※リラティブキャンセル後の確度、フィルムコンデンサなど漏れ電流の少ない静電容量測定の場合） ●周波数：±(0.01％rdg＋2dgt) |
| 分解能 | ●直流・交流電圧：0.01mV ●直流・交流電流：0.01μA ●抵抗：0.01Ω ●静電容量：0.001nF ●周波数：0.1Hz |
導通 | 0Ω未満でブザー音とランプ点灯(開放電圧はほぼ電池電圧) |
| ダイオードテスト | 開放電圧：約0.2V | 表示 | 数値部11000 |
| オーバー表示 | 数値部に｢OL｣を表示 (DCV，ACV，11Aを除く) | 極性表示 | 数値部に｢OL｣を表示 (DCV，ACV，11Aを除く) |
| サンプルレート | 約4回/秒 (V ， A ， Ω測定時) | 周波数特性 | ●45Hz～100Hz（110mVレンジ） ●45Hz～500Hz（1.1Vレンジ） ●45Hz～1kHz（11Vレンジ以上、ACA) |
| 内蔵ヒューズ | ・F1206：315mA/1000V，IR30kA，φ6.35×32mm セラミック管 ・F1207：12A/1000V，IR30kA，φ10×38mm セラミック管 |
電源 | 単3電池×2本(付属) |
| 電池寿命 | DCVにて連続約200時間（マンガン電池) | 電池寿命警告 | 約2.3V以下でバッテリーマークが点灯，または点滅 |
| 消費電力 | 7.5mW TYP(DCVにて) | サイズ | 82(W)×44(D)×166(H)㎜(突起部含まず） |
| 重量 | 約360g (電池込み) | 安全規格 | IEC61010 CAT.Ⅲ600V/CAT.Ⅱ1000V |
| EMC指令 | IEC 61326 (EMC) | RoHS指令 | EN 50581 (RoHS) |
| 機能 | ●ダイオードチェック ●導通チェック ●相対値測定 ●データホールド ●レンジホールド ●オートパワーオフ（約30分）解除可 ●リラティブ機能（相対値表示） |
付属品 | ●テストリード（EA707NA-9:全長約1.1m/ピン先18㎜） ●取扱説明書 ●ピンキャップ |
| データ処理（PC接続） | |||
| 光リンクUSBインターフェイス(ケーブル・ソフト別売) | |||
| 最高精度0.28% | |||
| 外周部は衝撃に強いエラストマー | |||
| DC/AC 11A 連続測定可能 | |||
| ブザー音と同時に赤色LEDが点灯する 導通チェック機能 |
|||
| ※付属電池はテスト電池ですので新しい電池をご購入下さい。 | |||
| オプション使用でPCへのデータ転送可能 | |||
| 電流測定端子はセーフティキャップ付きで別設計 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
18,800 円（税抜）／ 20,680 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 2 （2025/05/01 03:49現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 0787ページ | ||||
