品番 : EA707G-21
品名 : アナログマルチテスター
仕様
| メーカー | 三和電気計器（sanwa） | 型番 | EM7000＋C-CA |
|---|---|---|---|
| 仕様 | 本体 | 直流電圧 | 0.3/1.2/12/30/120/300/1000V |
| ±直流電圧 | ±0.15/0.6/1.5/6/15/60/150/600V | 交流電圧 | 3V(約2.5MΩ)/12V(約1.1MΩ) |
| 交流電圧(ACV) | ●3/12/30/120/300/750V ●ACVP-P：正弦波：8.4V/33V/84/330/840V 方形波：8.4V 三角波：8.4V |
直流電流 | ●0.12μ/0.3m/3m/30m/300m/6A ●±直流電流：±0.06μ/±0.15m/1.5m/15m/150mA |
| 交流電流 | 6A | 抵抗 | 2k/20k/200k/2M/20M/200MΩ |
| 低周波出力 | -10～51dB | 許容差 | ●直流電圧：±3%以内 ●±直流電圧：±7%以内 ●交流電圧ACV：±3%以内 ●交流電圧ACVP-P 正弦波：±5%以内 方形波：±6%以内 三角波：±6%以内 ●直流電流：最大目盛値の±3%以内 ●±直流電流：最大目盛値の±7%以内 ●交流電流：最大目盛値の±5%以内 ●抵抗：目盛長の±3%以内 ●低周波出力：目盛長の±3%以内 |
| 周波数特性 | AC12Vレンジ以下 40Hz～1MHz:変動値±5%以内 | 電源 | 単3形電池×2 、9Vマンガン電池× 1 |
| 内蔵ヒューズ | ●F1176 Φ5×20㎜ 0.5A/250V 1.5kA セラミック管 ●F1177 Φ5×20㎜ 6.3A/250V 1.5kA セラミック管 |
サイズ | 106(W)×46(D)×165(H)㎜ |

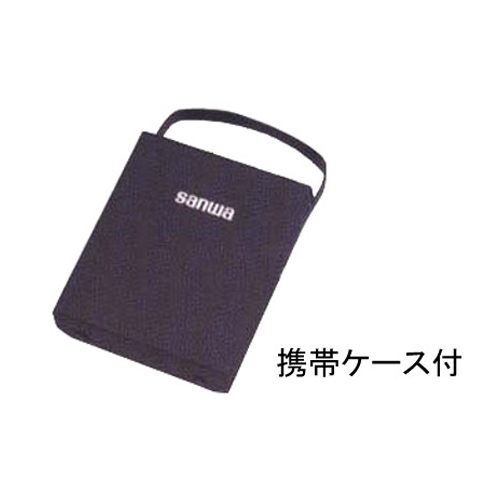

| 重量 | 375g | 付属品 | ●テストリード付（EA707NA-2) ●予備ヒューズ（F1176） ●取扱説明書 ●ケース ●ピンキャップ |
| メーター仕様 | 内磁系トートバンド | AC整流方式 | P-P電圧整流式 |
| 許容差保証温湿度範囲 | 23℃±2℃、湿度75%RH以下、結露のないこと | 使用温湿度範囲 | 5～40℃、 5～31℃で80%RH（最大）、31℃を超え40℃では80%RHから50%RHへ直線的に現象、 結露のないこと |
| 保存温湿度範囲 | -10℃～50℃、湿度70％RH以下、結露のないこと | 使用環境 | 高度2000m以下、汚染度2 、屋内使用 |
| ※付属電池はテスト電池ですので新しい電池をご購入下さい。 | |||
| FET電子テスタ | |||
| 小容量の電路の測定用に設計された高感度テスタ | |||
| 高入力抵抗（DCV2.5M～12MΩ）および0.12μAレンジ（直流電流）の高感度FET電子テスタ | |||
| 正弦波交流40Hz～1MHzの周波数特性（交流低電圧） | |||
| DCV/DCAはゼロセンターメータ搭載 | |||
| 方形波状パルスのP-P値（Peak to Peak値）測定（デューティ比20%以上） | |||
| 0.2Ω～200MΩの広範囲な抵抗測定 | |||
| 中心零メーター(NULLメーター)機能で±直流電圧、±直流電流の測定に便利。 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
17,800 円（税抜）／ 19,580 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 10 （2025/05/01 03:45現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 0786ページ | ||||
