品番 : EA709D-21
品名 : デジタル絶縁抵抗計(ポケットサイズ)
仕様
| メーカー | 三和電気計器（sanwa） | 型番 | MG102 |
|---|---|---|---|
| 動作方式 | Δ-Σ方式 | 交流検波方式 | 真の実効値方式（TrueRMS） |
| 定格測定電圧 | 50V / 100V /125V / 250V / 500V / 1000V | 直流・交流電圧 | 600V（AC/DC自動判別 0.5V以上) |
| 第1有効測定範囲 | 0.2M～1000MΩ（定格500V印加時） | 第2有効測定範囲 | 1010M～4000MΩ（定格500V印加時） |
| 最高確度抵抗測定範囲 | 0M～0.199MΩ（全ての定格印加時） | 液晶表示器 | 4000カウント（MΩ） 9999カウント（V・Ω・導通） 1999カウント（Hz） |
| サンプルレート | 約2回/秒（DCV） | レンジ切替 | オートレンジのみ |
| オーバー表示 | 表示部に「上限数値」と「＞」が点滅表示 | 極性切換 | 自動切換え（マイナス｢-｣のみ表示） |
| 電池消耗警告 | 約4.3～5.0V以下でバッテリーマークが点灯 | 使用環境条件 | 高度2000m以下･環境汚染度Ⅱ |
| 動作温度/湿度 | 0℃～40℃で90%RH以下 | 保存温度/湿度 | マイナス10℃～60℃、90%RH以下（結露のないこと） |
| 導通チェック | 約30Ω以下でブザー音 | 電源 | LR6（単3形アルカリ乾電池）1.5V×4本 |
| 定格電流 | 約1.0～1.2mA (MΩ測定時) | 測定可能回数 | 約1000回（500V以下、定格の×0.001MΩ測定時） 約350回（1000V定格、1MΩ測定時） ※測定 (5秒ON / 25秒OFF) |
| オートパワーオフ | 最終操作から約10分後に電源オフ（約0.2μA） | 保護等級 | IP30(測定プローブ装着状態) |
| 安全規格 | IEC61010-1 CAT.Ⅳ300V、 CATⅢ600V | EMC指令 | IEC61326 |
| サイズ | 68(W)×33(D)×147(H)mm | テストリード全長 | 黒：約2.0m 赤：約1.7m |
| 重量 | 約336g（突起部含まず、電池込み） | ||
| IEC61010-1 CAT.Ⅲ600V/CAT.Ⅳ300Vに適合 | |||

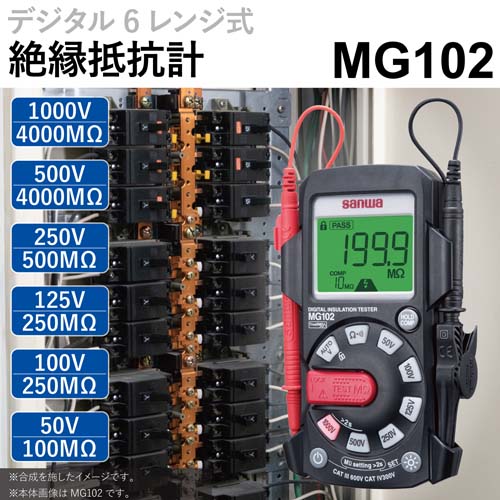

| 50V/100V/125V/250V/500V/1000Vの6レンジ搭載 | |||
| 胸ポケットに収まるコンパクトサイズ | |||
| 絶縁抵抗値はオートホールド | |||

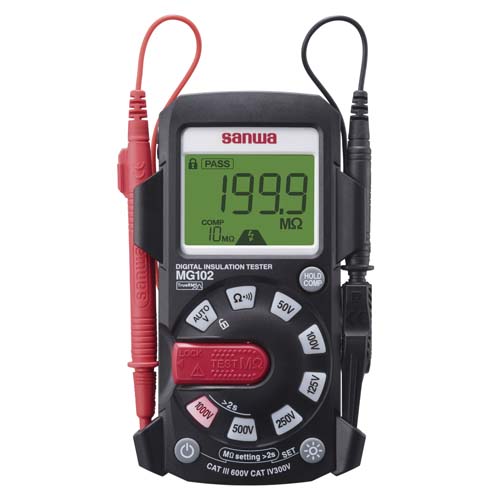

| 大型で見やすいバックライト付き液晶表示 | |||
| LEDバックライト付き押しボタン | |||

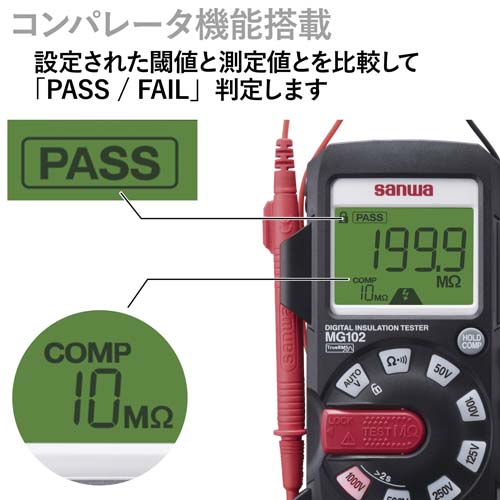

| 絶縁抵抗値のコンパレータ機能 | |||
| オートディスチャージ（放電）機能 | |||
| テスト電圧の有効・無効の設定ができる選択モード（パワーオンオプション) | |||
| 追加説明 |
|
|---|
| カタログ価格 |
54,800 円（税抜）／ 60,280 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 0 （2025/12/17 16:59現在）
|
||||
| 商品入数 | 1 | 販売単位 | 台 | ||
| その他関連 | |
|---|---|
| 部品 | EA709D-111 : [EA709D-21用] テストリード |

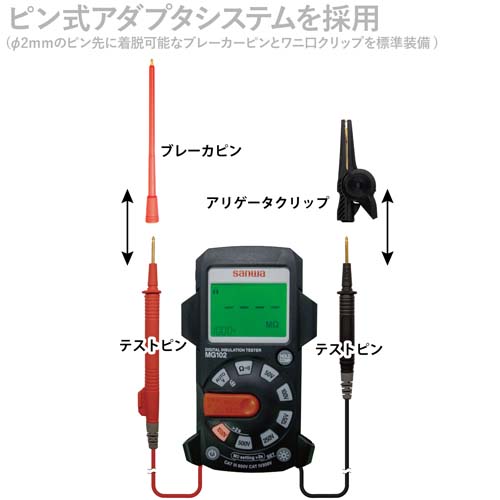

| 部品 | EA709D-112 : [EA709D-21用] アリゲータクリップ |
| 部品 | EA709D-113 : [EA709D-21用] ブレーカピン |
| オプション | EA707D-114 : [EA707D-18,-21用] ハンガー(ﾏｸﾞﾈｯﾄ付) |
