品番 : EA711TB

品名 : ＬＣＲメーター

取扱中止になりました。代替品情報をご参照ください。

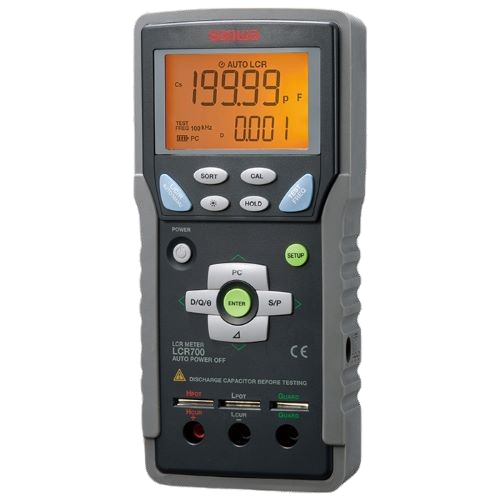

持ち運びできるハンディタイプ交流信号で正確なLCRを測定

仕様

メーカー	三和電気計器（sanwa）	型番	LCR700
仕様	本体	レンジ切換	オート
測定範囲	Ls/Lp：20.000uH/200.00uH/2000.0uH/20.000mH/200.00mH/20.000H/200.00H/20000.0H/20.000kH、 Cs/Cp：200.00pF/2000.0pF/2000.0nF/2000.0nF/20.000uF/200.00uF/2000.0uF/20.00mF、 Rs/Rp： 20.000Ω/200.00Ω/2.0000kΩ/20.000kΩ/200.00kΩ/2.0000MΩ/20.000MΩ/200.0MΩ、 Ω（DCR)： 20.000Ω/200.00Ω/2.0000kΩ/20.000kΩ/20.000kΩ/2.0000MΩ/20.000MΩ/200.0MΩ（開放電圧：DC0.9V）	最高確度	・インダクタンス：±(1.0％rdg＋10dgt) ・コンデンサ容量：±(0.8％rdg＋10dgt) ・交流抵抗：±(0.7％rdg＋8dgt) ・直流抵抗：±(0.3％rdg＋3dgt)
表示	メイン：20000カウント：Ls/Lp/Cs/Cp/Rs/Rp/DCR サブ：2000カウント：D/Q/θ/ESR/RP	オーバー表示	数値部に「OL」を表示
サンプルレート	1.2回/秒（LCRモード） 0.5回/秒（DCRモード)	測定モード	シリーズ/パラレル
測定周波数	100/120/1k/10k/100kHz	測定端子	4端子ソケット+ガードラインクリップリードのプラグに対応
測定パラメータ	Ls/Lp/Cs/Cp/Rs/Rp/DCR(D/Q/θ/ESR/RP測定を含む)	デバイス値選別機能閾値	±0.25%，±0.5%，±1%，±2%，±5%，±10%，±20%，-20%～+80%
測定信号レベル	0.63Vrms(公称)、0.9Vdc(公称)	電源	アルカリ9V電池（6LF22/6LR61)×1個（付属）または外部ACアダプタ
電池寿命	約35時間（オートLCRモード、1kHz、アルカリ電池)	電池寿命警告	4レベル
消費電力	約110mW	使用環境条件	高度2000m以下・環境汚染度Ⅱ
動作温湿度	0℃～50℃，80％RH以下(結露のないこと)	保存温湿度	－20℃～60℃，80%RH以下(結露のないこと)
温度係数	0.15×(規定確度)/℃，0℃～18℃，28℃～50℃	確度保証範囲	23±5℃，80%R.H.以下(結露のないこと)
サイズ	本体のみ：80(W)×40(D)×175(H)mm ホルスタ装着時：87(W)×45(D)×184(H)㎜	重量	本体のみ：約320g ホルスタ装着時：約400g
EMC指令	IEC61326	RoHS指令	EN50581

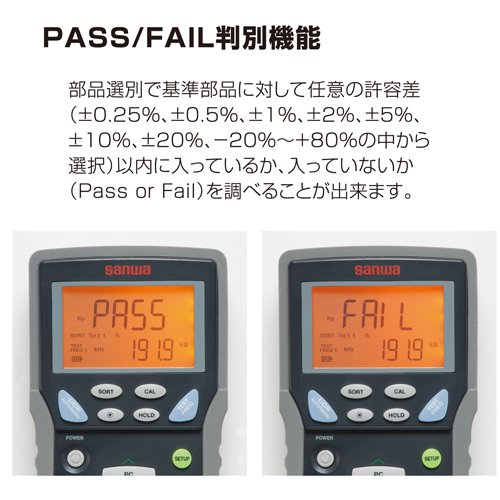

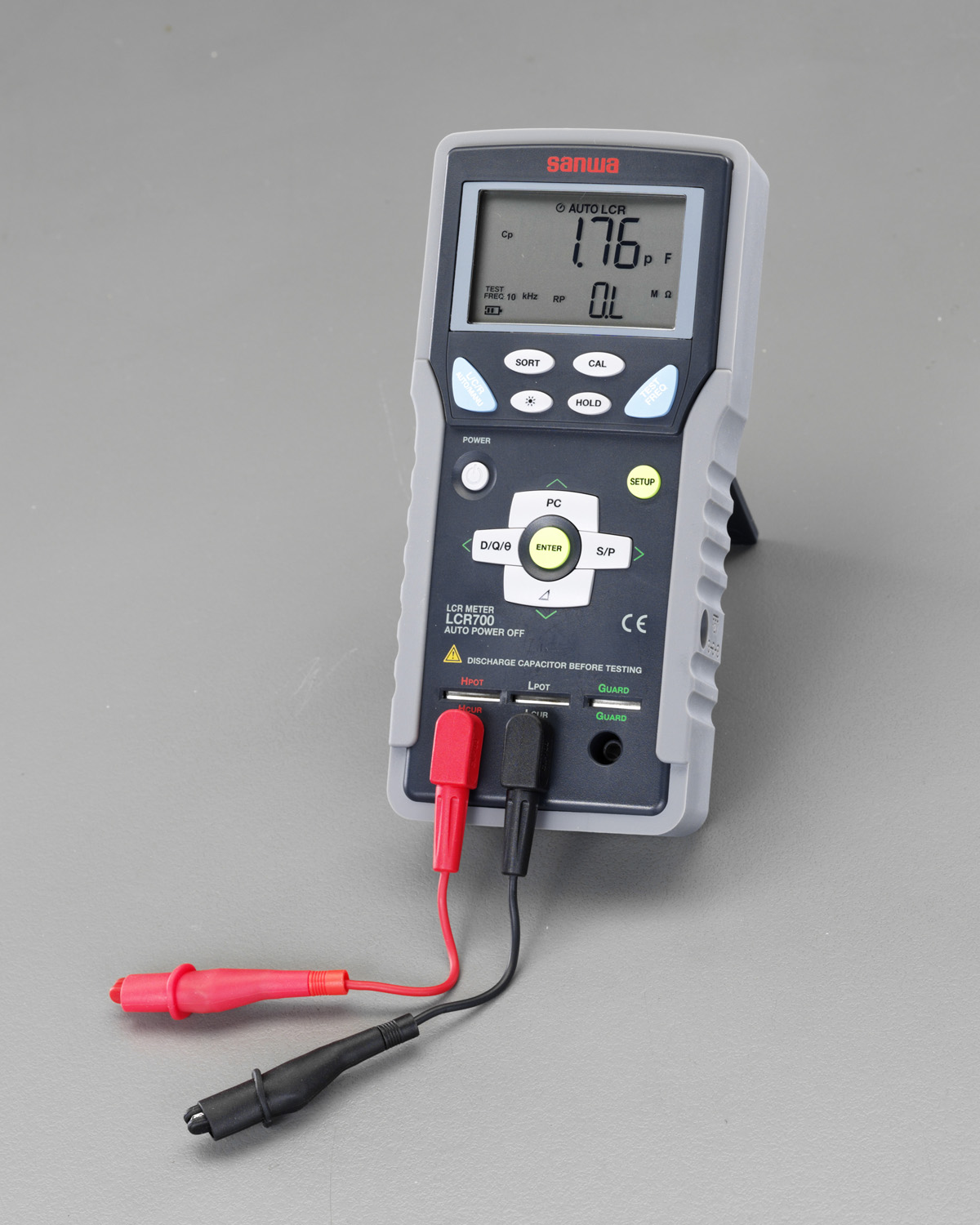

機能	●PASS/FAIL判別機能/SORT機能 ●データホールド機能 ●各種パラメーター表示 ●バックライト付 ●オートLCR機能 ●リラティブ機能 ●キャリブレーション機能(OPEN/SHORT校正)	付属品	●クリップリード : EA711TB-102(全長0.16m) ●ホルスタ ●デバイス差込測定端子用ショートプレート ●取扱説明書
※付属電池はテスト電池ですので新しい電池をご購入下さい。
測定周波数DC～100kHzでの広範囲測定が可能
2線/4線測定が可能

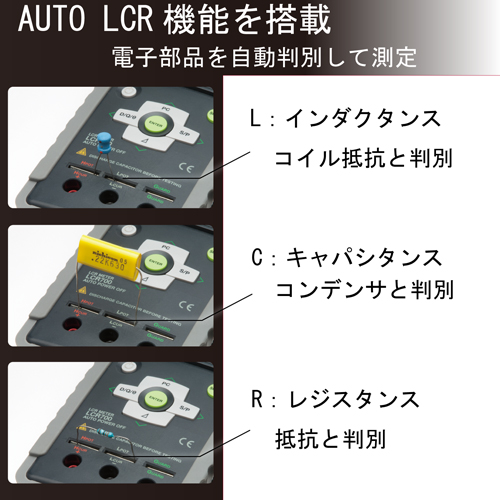

部品判別も容易に対応
手で持てる小型LCRメータ
テスタとは異なる交流信号で正確なLCR測定
5種類の測定周波数に対応 (100/120/1k/10k/100kHz）
7レンジの直流抵抗(DCR）測定ファンクション搭載

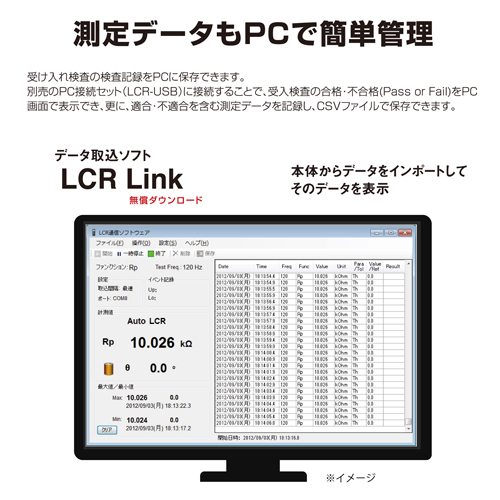

USBインターフェース(別売)による受入検査に便利なPCソフト
オプション使用でPCへのデータ転送可能

追加説明

カタログ価格	33,800 円（税抜）／ 37,180 円（税込）
在庫数	最新在庫 : 0 （2025/05/03 22:25現在）
商品入数	1	販売単位	個
カタログページ	0788ページ

代替品

品番
EA711TB-1
コメント
変更点：モデルチェンジ

その他関連
オプション	EA711TB-101 : [EA711TB用] 接続ユニット
部品	EA711TB-102 : [EA711TB用] 替クリップアダプター
オプション	EA711TB-103 : [EA711TB用] ＳＭＤクリップリード
