品番 : EA725MA-8A
品名 : 10mm/0.01/58mm ダイアルゲージ
仕様
| メーカー | 新潟精機 | 型番 | WDI-10KD |
|---|---|---|---|
| ダイヤル径（mm） | 58 | 全長(mm) | 112 |
| 目量（ｍｍ） | 0.01 | 測定範囲(mm) | 0～10 |
| 目盛仕様 | ±0～100 | 取付軸径 | φ8㎜ |
| 測定子の長さ | 21㎜ | サイズ(mm) | A:43.5、B:68.5、C:58、D:16.5、 E:19、F:18.5、G:21、H:53.5、I:8 |
| 材質 | 本体：スチール 測定子先端：鋼 |
戻り誤差 | 5μm |
| 測定力 | 1.5N以下 | 長針1回転 | 1㎜ |
| 1/10回転隣接誤差 | 8μm | 全測定範囲指示誤差 | ±20μm |
| 繰返し精密度 | 5μm | 重量 | 180g |
| 用途 | 平面の凹凸、工作物の取り付けの良否、軸の振れ、直角度などの変位測定に。 | 付属品 | 裏ふた（平タイプ・耳金付タイプ）2種類 |
| リミット針を装着 | |||
| 最小単位の目盛が見やすい、階段状目盛 | |||
| 軸受部に宝石軸受を使用しています。 | |||
| 精度保証のため、検査時の数値を記した検査表付です。 | |||
| 目盛板は緑色です。 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
6,000 円（税抜）／ 6,600 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 0 （2025/06/18 10:44現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 0751ページ | ||||
| その他関連 | |
|---|---|
| オプション | EA725MA-31 : ダイアルゲージ用測定子 |
| オプション | EA725MA-41 : 0.5-1.4mm ダイヤルゲージ用チャック |

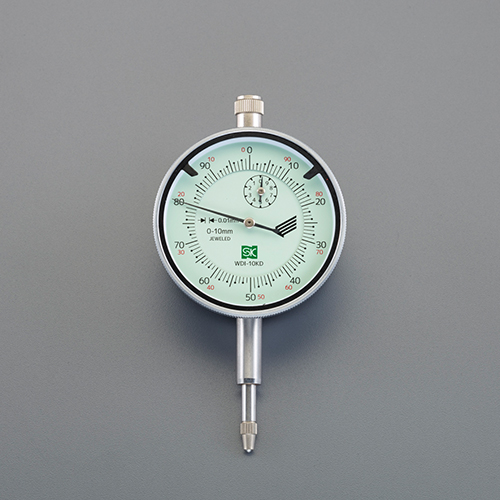

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")

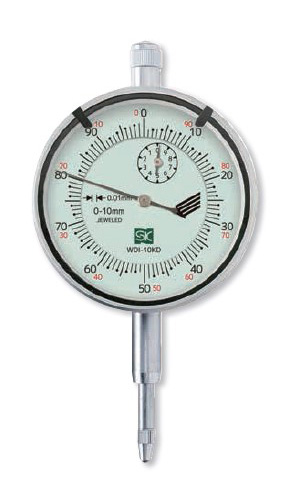

.jpg "形状画像")

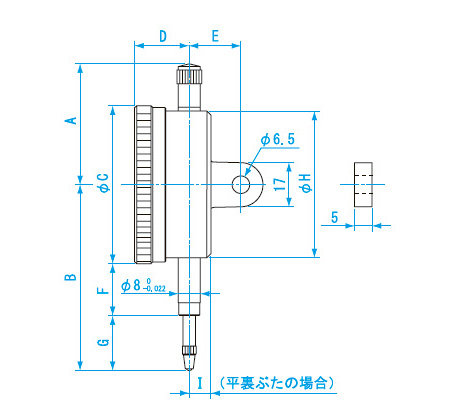

.jpg "エスコ寸法図")
