品番 : EA425AG-13

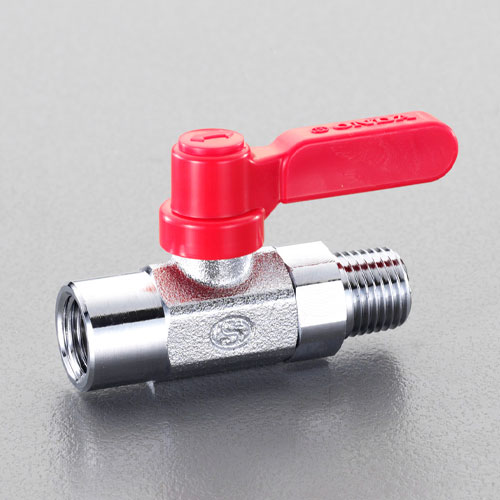

品名 : Rc3/8"xR 3/8" ミニボールバルブ(ロングハンドル)

仕様

メーカー オンダ製作所 型番 M2-10MLR
取付ねじ メス:Rc3/8”
オス:R3/8”

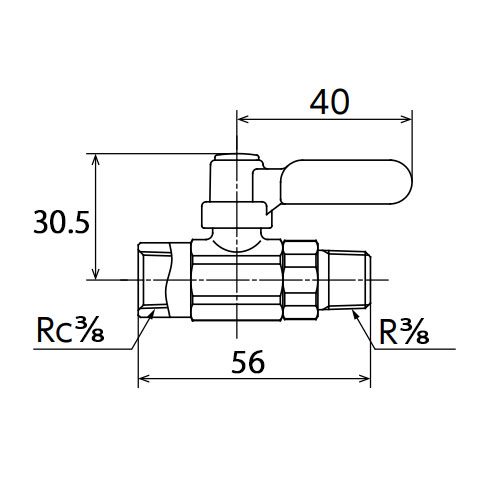

全長 56mm
最小内径 7.5mm 最高使用圧力 1.0MPa
使用温度範囲 -20~80℃ 使用流体 冷温水・油・エアー
流量(CV値) 3.7 USgal/min 材質 真鍮
用途 コンプレッサー等の空圧機器
工作機械および機器
銅管配管機器
小型ポンプ付属機器
船舶、農業用機器
計装用機器
その他産業用機械および器具
コンパクトタイプのため省スペースの配管可能で、機器への取付けに便利
握りやすく開閉操作がラクにできる40mmロングハンドル
配管都合によりハンドルの位置、開閉方向を自由に変更可能
追加説明
カタログ価格

1,420 (税抜)/ 1,562 円(税込)

在庫数

最新在庫 : 2

(2024/11/01 07:49現在)

商品入数 1 販売単位
カタログページ 1105ページ
バリエーション一覧
EA425AG-11 Rc1/8"xR 1/8" ミニボールバルブ(ロングハンドル)
EA425AG-12 Rc1/4"xR 1/4" ミニボールバルブ(ロングハンドル)
EA425AG-13 Rc3/8"xR 3/8" ミニボールバルブ(ロングハンドル)
ウェブカタログ画像

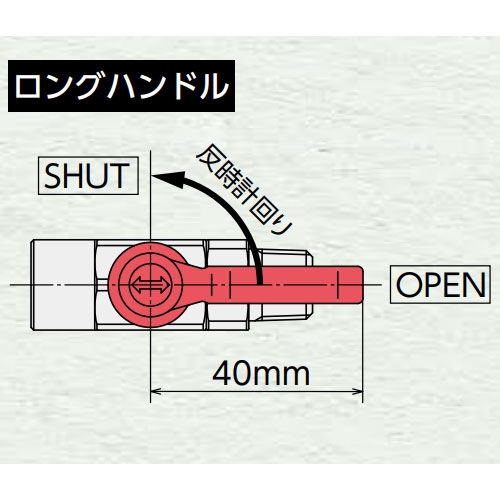

  • 握りやすく開閉操作がラクにできるロングハンドル\n※出荷時のハンドル閉方向は反時計回りです

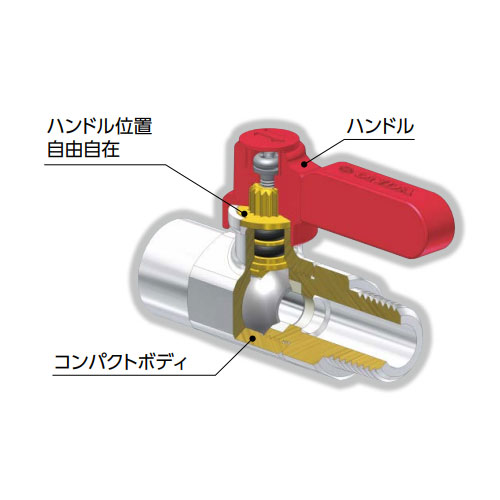

  • 構造

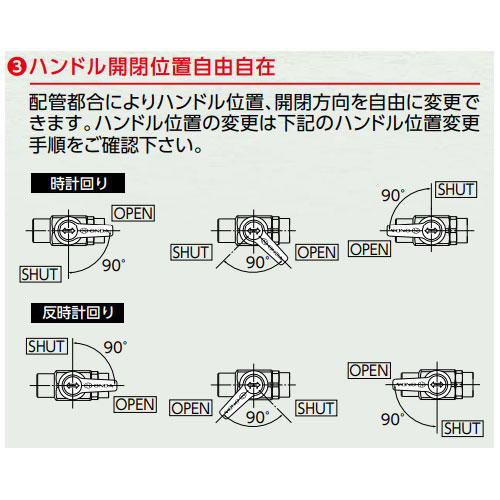

  • ハンドル開閉位置自由自在

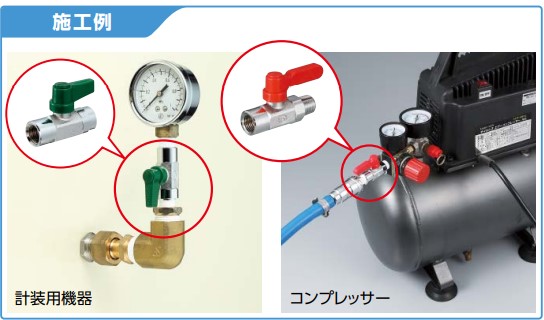

  • 施工例
