品番 : EA440AF-197

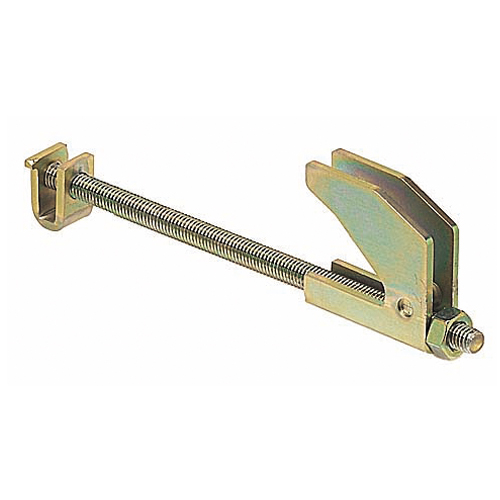

品名 : 75-200mm [EA440AF-36･-37用]サポート金具
仕様
| メーカー | 未来工業 | 型番 | SGKH-20 |
|---|---|---|---|
| 用途 | 鋼材に取り付けたビームラックルを振動に対して外れにくくする補強金具 | 適合鋼材幅 | 75～200mm |
| 適合鋼材厚 | 7～16mm迄 | ねじ締め付けトルク | 5.88N・m（60kgf） |
| サイズ(W×D×H)mm | 44×210×14 | 重量(g) | 77 |
| 材質 | SPHC・SK5 | ||

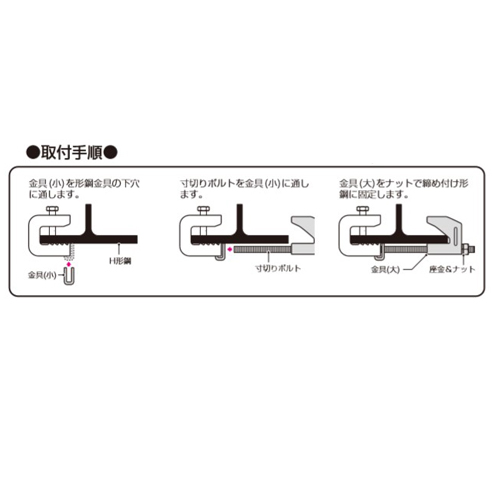

| 後付け可能！ビームラックルを外さずに取り付けできます。 | |||

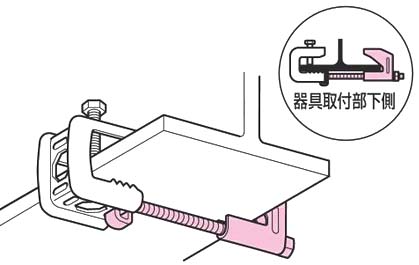

| 器具取り付け部：下側用 器具取り付け部：下側用 |
|||
| 追加説明 |
|
|---|
| カタログ価格 |
410 円（税抜）／ 451 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 8 （2025/11/05 17:05現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1166ページ | ||||
| バリエーション一覧 |
|---|
| EA440AF-196 75-150mm [EA440AF-36･-37用]サポート金具 |
| EA440AF-197 75-200mm [EA440AF-36･-37用]サポート金具 |
| その他関連 | |
|---|---|
| 本体 | EA440AF-36A : Ｈ･Ｌ形鋼用ビームラックル(2個) |
| 本体 | EA440AF-37A : Ｈ･Ｌ形鋼用ビームラックル(2個) |
ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
.jpg "サブ画像")
.jpg "サブ画像")
資料
| 図面 |
|
|---|
