品番 : EA469AD-10AA

品名 : Rc1" x Rc1/2" 90°異径エルボ(ステンレス製)

仕様

メーカー オンダ製作所 型番 SFRL-2515
段落 2段落ち 長さ 32×32mm
呼び径 25×15 ねじサイズ Rc1”×Rc1/2”
材質 ステンレス(SCS13) 規格 JIS B 2308
最高許容圧力(使用温度範囲) 2.00MPa(-20℃~40℃)
1.65MPa(~100℃)
1.50MPa(~150℃)
1.40MPa(~200℃)
1.35MPa(~220℃)
使用流体 冷温水・油・エアー・蒸気・ガス(可燃性・毒性以外)
ねじサイズが異なる90°配管に使用
埋設OK
溶接不可
追加説明
カタログ価格

1,790 (税抜)/ 1,969 円(税込)

在庫数

最新在庫 : 2

(2025/05/02 20:51現在)

商品入数 1 販売単位
カタログページ 1098ページ
バリエーション一覧
EA469AD-6AA Rc3/4" x Rc3/8" 90°異径エルボ(ステンレス製)
EA469AD-10AA Rc1" x Rc1/2" 90°異径エルボ(ステンレス製)
EA469AD-12AA Rc1・1/4"x Rc3/4" 90°異径エルボ(ステンレス製)
EA469AD-15AA Rc1・1/2"x Rc1" 90°異径エルボ(ステンレス製)
EA469AD-20AA Rc2" x Rc1・1/4" 90°異径エルボ(ステンレス製)

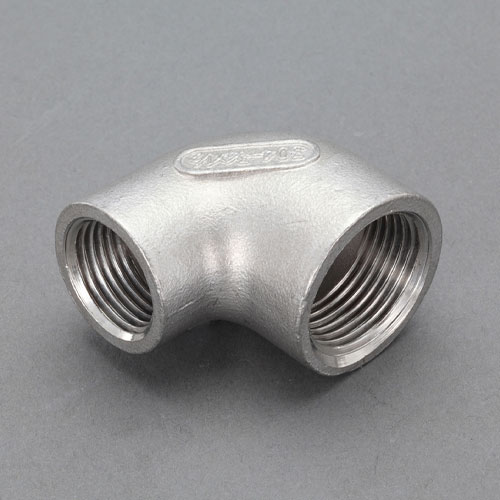

ウェブカタログ画像
※画像は代表画像です。
  • ※画像は代表画像です。

資料

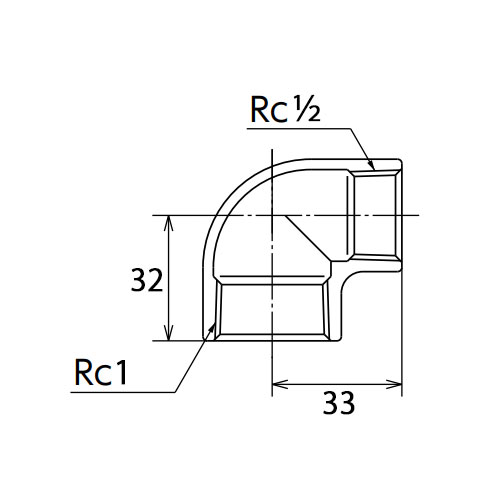

図面
  1. PDF
