品番 : EA469AG-315A

品名 : Rc1・1/2" ユニオン(ステンレス製)

仕様

メーカー オンダ製作所 型番 SMU-40
最高許容圧力 ・1.3MPa
(使用温度範囲:-20~180℃)
(使用流体:油)
・2.0MPa
(使用温度範囲:-20~220℃)
(使用流体:冷温水、蒸気)
ねじサイズ(Rc) 1”・1/2”
全長(mm) 60 材質 SUS316(SCS14A)
JIS B 2308
呼び径(A呼称) 40 対辺(mm) 78
追加説明
カタログ価格

7,510 (税抜)/ 8,261 円(税込)

在庫数

最新在庫 : 1

(2024/03/28 23:12現在)

商品入数 1 販売単位
カタログページ 1113ページ
バリエーション一覧
EA469AG-301A Rc 1/8" ユニオン(ステンレス製)
EA469AG-302A Rc 1/4" ユニオン(ステンレス製)
EA469AG-303A Rc 3/8" ユニオン(ステンレス製)
EA469AG-304A Rc 1/2" ユニオン(ステンレス製)
EA469AG-306A Rc 3/4" ユニオン(ステンレス製)
EA469AG-310A Rc 1 " ユニオン(ステンレス製)
EA469AG-312A Rc1・1/4" ユニオン(ステンレス製)
EA469AG-315A Rc1・1/2" ユニオン(ステンレス製)
EA469AG-320A Rc 2 " ユニオン(ステンレス製)
ウェブカタログ画像

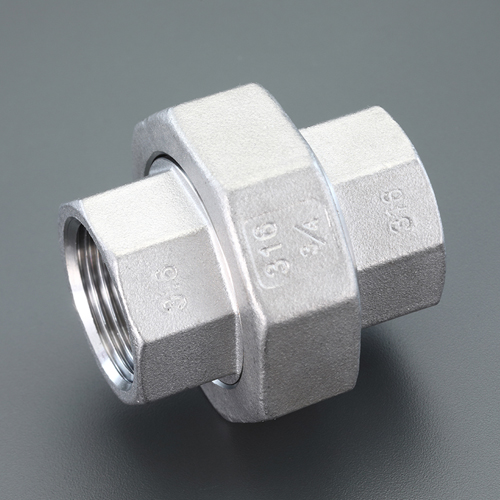

※画像はEA469AG-306Aです。
  • ※画像はEA469AG-306Aです。
  • 世界のステンレス規格
  • ステンレス鋼(JIS G4303, G4304, G4305, G4306, G4307, G4308, G4309, G4313, G4314)

資料

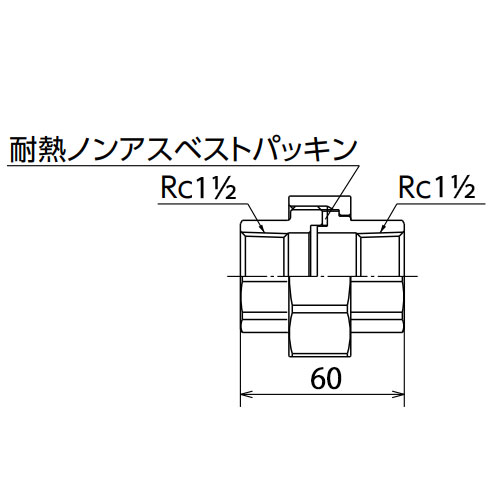

図面
  1. PDF
