品番 : EA469EL-20

品名 : R 2" x300mm フレキチューブ(SUSニップル/溶接)

仕様

メーカー 南国フレキ工業 型番 NK-1500/SUS304-50A
呼び径(A呼称) 50 ねじサイズ(R) 2”
対辺(mm) 61 全長(mm) 300
材質 チューブ:SUS304
ブレード:SUS304
ブレード止めリング:SUS304
オスニップル:ステンレス鋼(SCS13)
使用圧力 1.0MPa
適用流体 水・油・空気・蒸気・薬品
※ステンレスを腐蝕させない流体に限る
使用温度 -40~450℃
配管整備が難しい場所での取付が容易なフレキシブルタイプです。
チューブにオスニップル(R)を溶接して取り付けた構造です。
配管誤差調整・変位吸収・振動緩和・モーション対応
※ねじれは吸収できません。
圧力1MPa以上の設計仕様も対応可能
特殊継手や両端の金具違いの製作が可能
追加説明
カタログ価格

18,300 (税抜)/ 20,130 円(税込)

在庫数

最新在庫 : 0

(2024/05/08 15:47現在)

商品入数 1 販売単位
カタログページ 1110ページ
バリエーション一覧
EA469EL-3 R 3/8" x300mm フレキチューブ(SUSニップル/溶接)
EA469EL-4 R 1/2" x300mm フレキチューブ(SUSニップル/溶接)
EA469EL-6 R 3/4" x300mm フレキチューブ(SUSニップル/溶接)
EA469EL-10 R 1" x300mm フレキチューブ(SUSニップル/溶接)
EA469EL-12 R 1・1/4"x300mm フレキチューブ(SUSニップル/溶接)
EA469EL-14 R 1・1/2"x300mm フレキチューブ(SUSニップル/溶接)
EA469EL-20 R 2" x300mm フレキチューブ(SUSニップル/溶接)
EA469EL-33 R 3/8" x400mm フレキチューブ(SUSニップル/溶接)
EA469EL-34 R 1/2" x400mm フレキチューブ(SUSニップル/溶接)
EA469EL-36 R 3/4" x400mm フレキチューブ(SUSニップル/溶接)
EA469EL-40 R 1" x400mm フレキチューブ(SUSニップル/溶接)
EA469EL-42 R 1・1/4"x400mm フレキチューブ(SUSニップル/溶接)
EA469EL-44 R 1・1/2"x400mm フレキチューブ(SUSニップル/溶接)
EA469EL-50 R 2" x400mm フレキチューブ(SUSニップル/溶接)
EA469EL-63 R 3/8" x500mm フレキチューブ(SUSニップル/溶接)
EA469EL-64 R 1/2" x500mm フレキチューブ(SUSニップル/溶接)
EA469EL-66 R 3/4" x500mm フレキチューブ(SUSニップル/溶接)
EA469EL-70 R 1" x500mm フレキチューブ(SUSニップル/溶接)
EA469EL-72 R 1・1/4"x500mm フレキチューブ(SUSニップル/溶接)
EA469EL-74 R 1・1/2"x500mm フレキチューブ(SUSニップル/溶接)
EA469EL-80 R 2" x500mm フレキチューブ(SUSニップル/溶接)
EA469EL-93 R 3/8" x600mm フレキチューブ(SUSニップル/溶接)
EA469EL-94 R 1/2" x600mm フレキチューブ(SUSニップル/溶接)
EA469EL-96 R 3/4" x600mm フレキチューブ(SUSニップル/溶接)
EA469EL-100 R 1" x600mm フレキチューブ(SUSニップル/溶接)
EA469EL-102 R 1・1/4"x600mm フレキチューブ(SUSニップル/溶接)
EA469EL-104 R 1・1/2"x600mm フレキチューブ(SUSニップル/溶接)
EA469EL-110 R 2" x600mm フレキチューブ(SUSニップル/溶接)
EA469EL-113 R 3/8" x700mm フレキチューブ(SUSニップル/溶接)
EA469EL-114 R 1/2" x700mm フレキチューブ(SUSニップル/溶接)
EA469EL-116 R 3/4" x700mm フレキチューブ(SUSニップル/溶接)
EA469EL-120 R 1" x700mm フレキチューブ(SUSニップル/溶接)
EA469EL-122 R 1・1/4"x700mm フレキチューブ(SUSニップル/溶接)
EA469EL-124 R 1・1/2"x700mm フレキチューブ(SUSニップル/溶接)
EA469EL-130 R 2" x700mm フレキチューブ(SUSニップル/溶接)

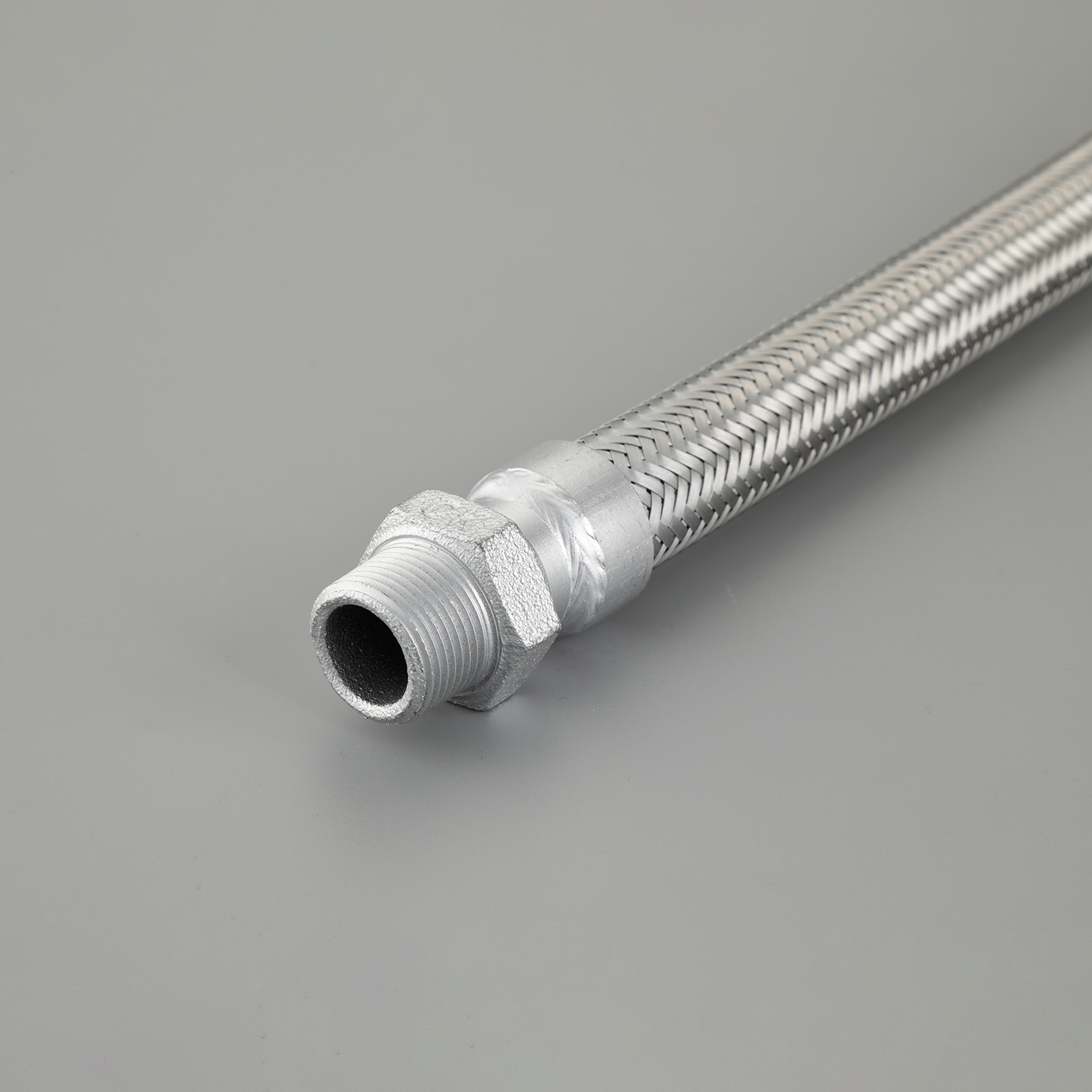

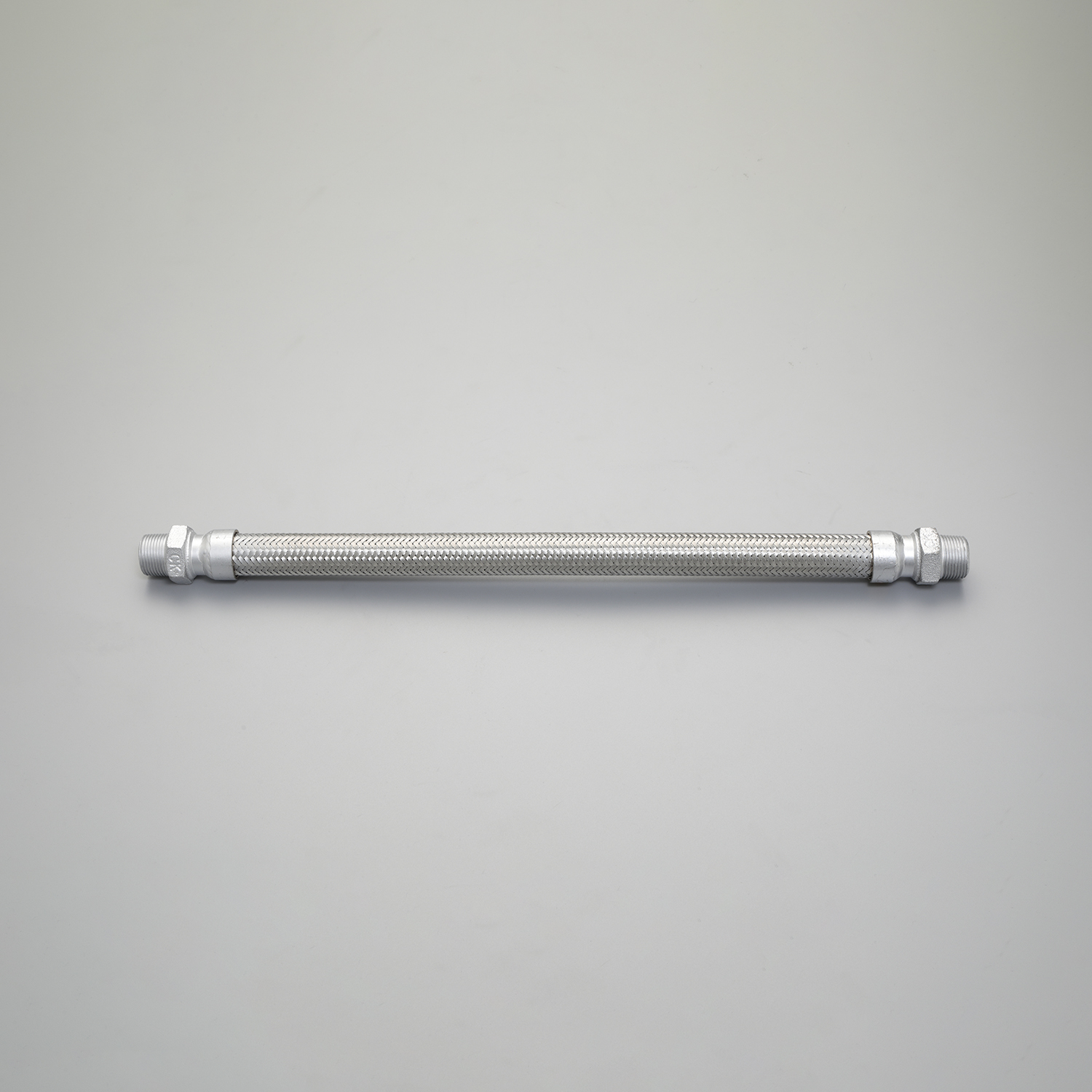

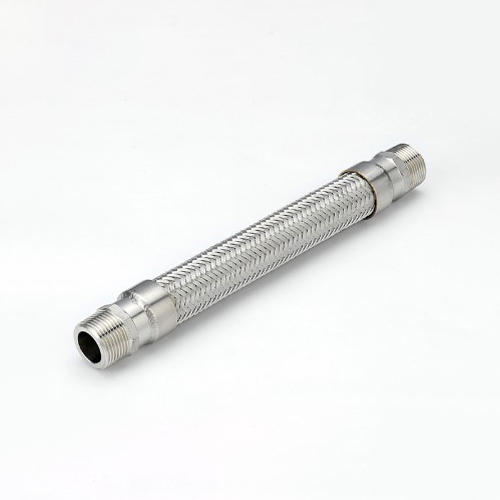

ウェブカタログ画像
画像はEA469EL-66です
  • 画像はEA469EL-66です
  • 画像はEA469EL-66です
