品番 : EA469EV-34

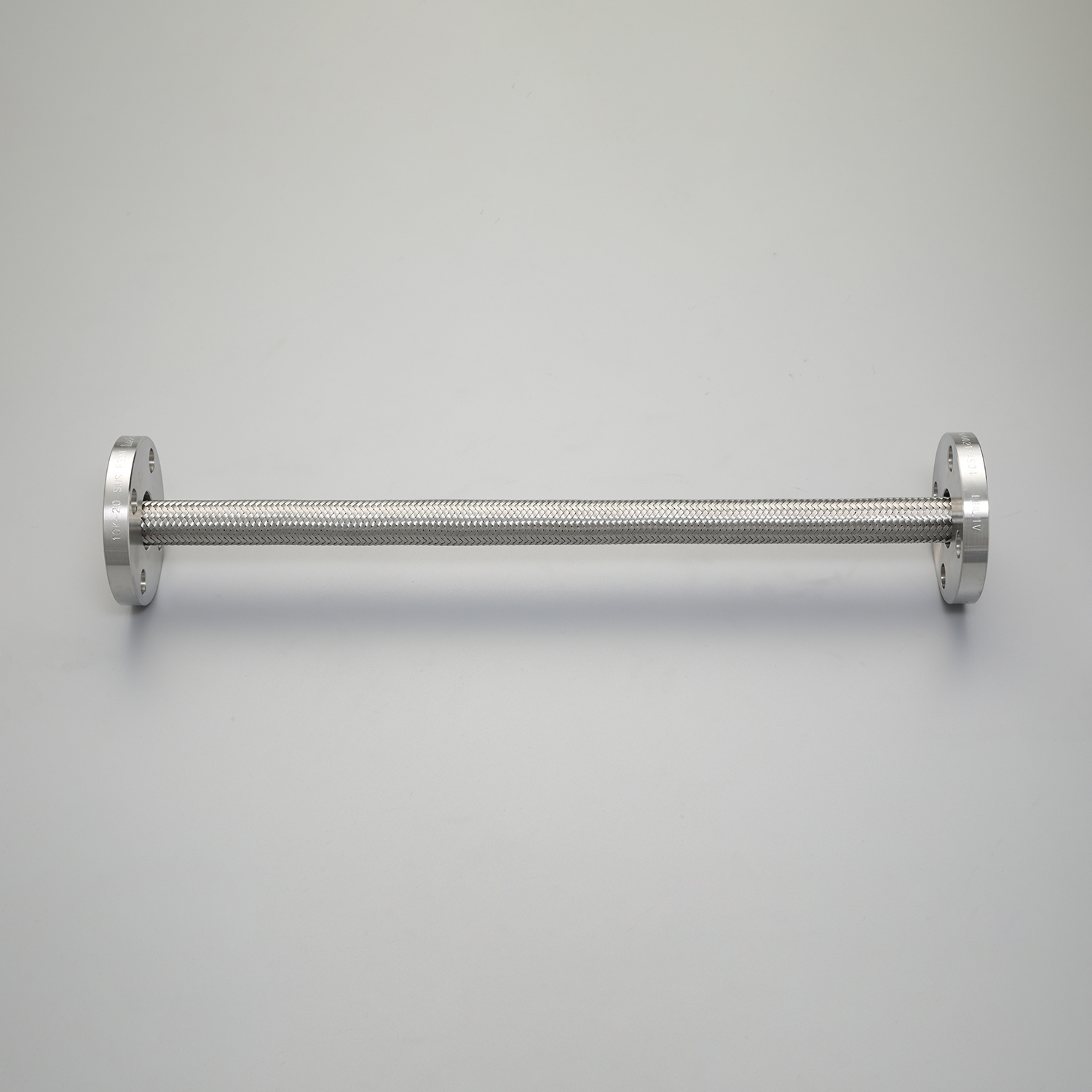

品名 : 1/2" x400mm フレキチューブ(SUSフランジ)

仕様

メーカー 南国フレキ工業 型番 NK-3100-SUS304-15A
呼び径(A呼称) 15 呼び径(B呼称) 1/2”
外径(mm) 95 全長(mm) 400
材質 チューブ:SUS304
ブレード:SUS304
カラー:SUS304
ルーズフランジ:SUS304
最高圧力 1.0MPa
クラス 10K 規格 JIS・JPI・ANSI・DIN その他特殊フランジ
適用流体 水・油・空気・薬品・蒸気
※ステンレスを腐蝕させない流体に限る。
使用温度 -40~450℃

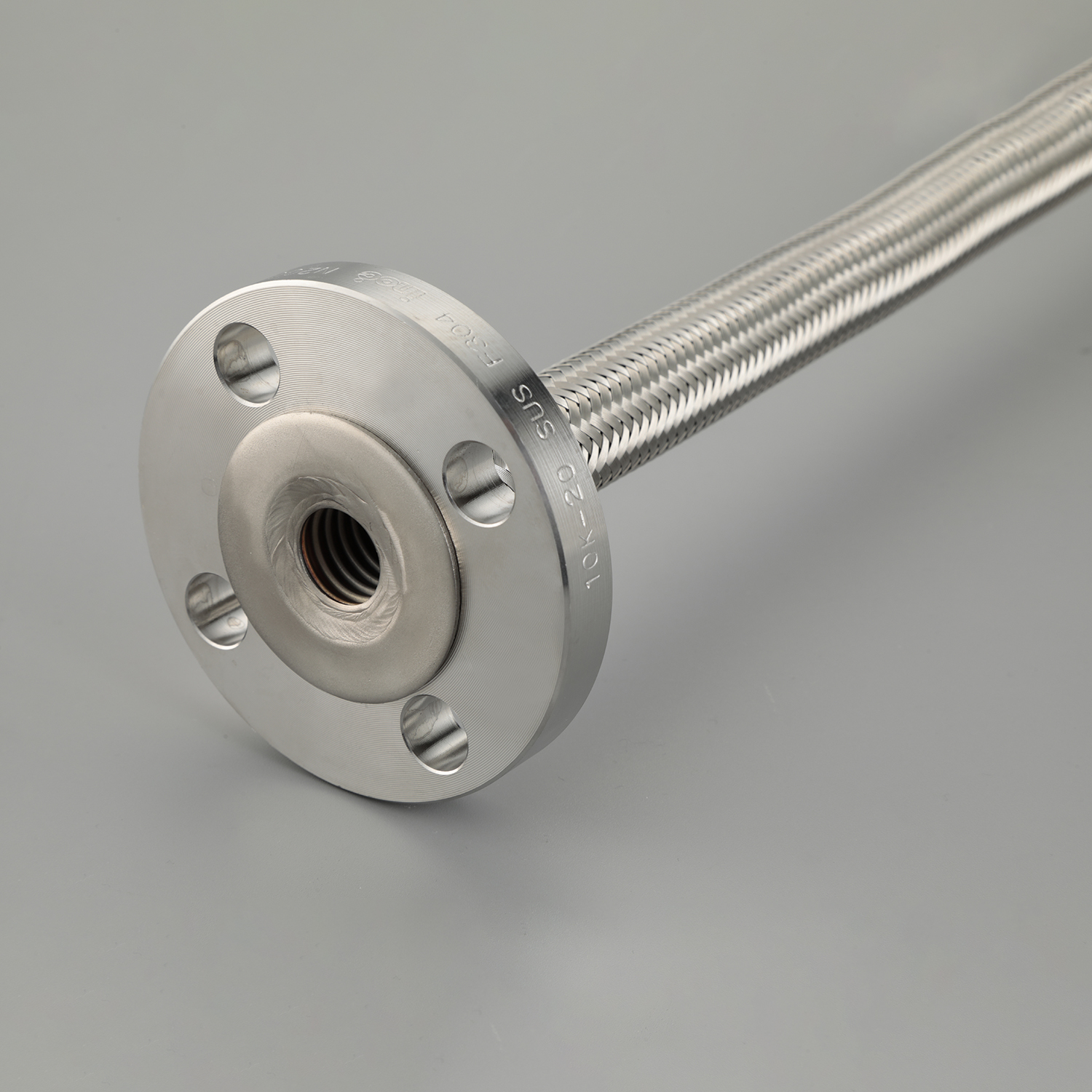

専用カラーをチューブに溶接して、フランジを取り付けています。国土交通省の仕様にも対応。※ANSI・DIN対応可能
配管誤差調整・変位吸収
※ねじれは吸収できません。
圧力1MPa以上の設計仕様も対応可能
特殊継手や両端の金具違いの製作が可能
追加説明
カタログ価格

8,340 (税抜)/ 9,174 円(税込)

在庫数

最新在庫 : 0

(2024/05/09 00:08現在)

商品入数 1 販売単位
カタログページ 1111ページ
バリエーション一覧
EA469EV-4 1/2" x300mm フレキチューブ(SUSフランジ)
EA469EV-6 3/4" x300mm フレキチューブ(SUSフランジ)
EA469EV-10 1" x300mm フレキチューブ(SUSフランジ)
EA469EV-12 1・1/4"x300mm フレキチューブ(SUSフランジ)
EA469EV-14 1・1/2"x300mm フレキチューブ(SUSフランジ)
EA469EV-20 2" x300mm フレキチューブ(SUSフランジ)
EA469EV-34 1/2" x400mm フレキチューブ(SUSフランジ)
EA469EV-36 3/4" x400mm フレキチューブ(SUSフランジ)
EA469EV-40 1" x400mm フレキチューブ(SUSフランジ)
EA469EV-42 1・1/4"x400mm フレキチューブ(SUSフランジ)
EA469EV-44 1・1/2"x400mm フレキチューブ(SUSフランジ)
EA469EV-50 2" x400mm フレキチューブ(SUSフランジ)
EA469EV-64 1/2" x500mm フレキチューブ(SUSフランジ)
EA469EV-66 3/4" x500mm フレキチューブ(SUSフランジ)
EA469EV-70 1" x500mm フレキチューブ(SUSフランジ)
EA469EV-72 1・1/4"x500mm フレキチューブ(SUSフランジ)
EA469EV-74 1・1/2"x500mm フレキチューブ(SUSフランジ)
EA469EV-80 2" x500mm フレキチューブ(SUSフランジ)
EA469EV-94 1/2" x600mm フレキチューブ(SUSフランジ)
EA469EV-96 3/4" x600mm フレキチューブ(SUSフランジ)
EA469EV-100 1" x600mm フレキチューブ(SUSフランジ)
EA469EV-102 1・1/4"x600mm フレキチューブ(SUSフランジ)
EA469EV-104 1・1/2"x600mm フレキチューブ(SUSフランジ)
EA469EV-110 2" x600mm フレキチューブ(SUSフランジ)
EA469EV-124 1/2" x700mm フレキチューブ(SUSフランジ)
EA469EV-126 3/4" x700mm フレキチューブ(SUSフランジ)
EA469EV-130 1" x700mm フレキチューブ(SUSフランジ)
EA469EV-132 1・1/4"x700mm フレキチューブ(SUSフランジ)
EA469EV-134 1・1/2"x700mm フレキチューブ(SUSフランジ)
EA469EV-140 2" x700mm フレキチューブ(SUSフランジ)
