品番 : EA470BG-312

品名 : Rc1・1/4"電動ボールバルブ(竪型/青銅製)

仕様

材質 ボデー/ハウジング:CAC406、キャップ:C3771、ステム:C6782BD+Crめっき、ジスク/ボール:C3531+Ni-Crめっき、ボデーシート/ボールシート:PTFE、Oリング:FKM 電源 AC100V(50/60Hz)
ねじサイズ(Rc) 1・1/4” 開閉時間 50Hz:約30秒 60Hz:約26秒
定格電流 100mA 最大消費電力 10W
最大出力トルク 9.8N・m 機能 180°正逆回転
保護構造 IP56相当 呼び径(A呼称) 32
サイズ d:25mm d1:Rc1・1/4 H:129.5mm H1:46.5mm L:89mm L1:44.5mm S1:50mm H2:82mm E1:54.5mm E2:30mm W1:59mm W2:31.5mm S:5.5mm 最高使用圧力 水・油・空気(80℃以下):1.0MPa、水・油・空気(100℃以下):0.5MPa
流体 水・油・空気
レデューストボア型
ボール弁
三方二面シート
追加説明
カタログ価格

61,700 (税抜)/ 67,870 円(税込)

在庫数

最新在庫 : 1

(2024/03/29 07:55現在)

商品入数 1 販売単位
カタログページ 1121ページ
バリエーション一覧
EA470BG-304 Rc 1/2" 電動ボールバルブ(竪型/青銅製)
EA470BG-306 Rc 3/4" 電動ボールバルブ(竪型/青銅製)
EA470BG-310 Rc 1" 電動ボールバルブ(竪型/青銅製)
EA470BG-312 Rc1・1/4"電動ボールバルブ(竪型/青銅製)

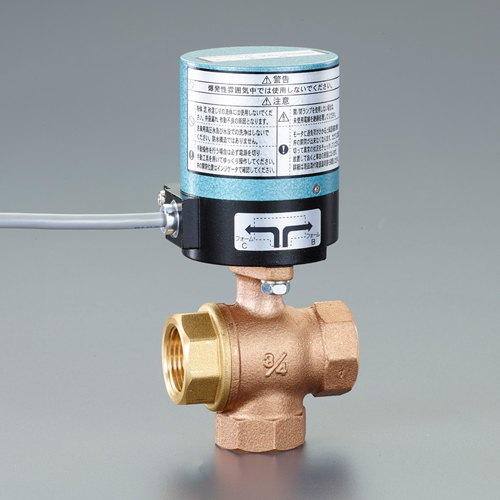

ウェブカタログ画像
※画像はEA470BG-306です。
  • ※画像はEA470BG-306です。
  • ゴムの種類
  • d:25mm d1:Rc1・1/4 H:129.5mm H1:46.5mm L:89mm L1:44.5mm S1:50mm H2:82mm E1:54.5mm E2:30mm W1:59mm W2:31.5mm S:5.5mm

資料

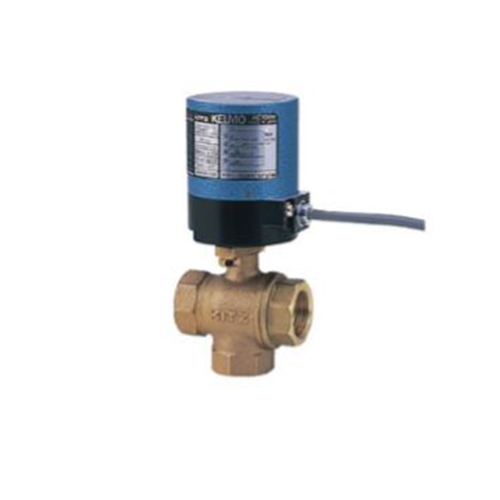

形状画像
  1. IMG

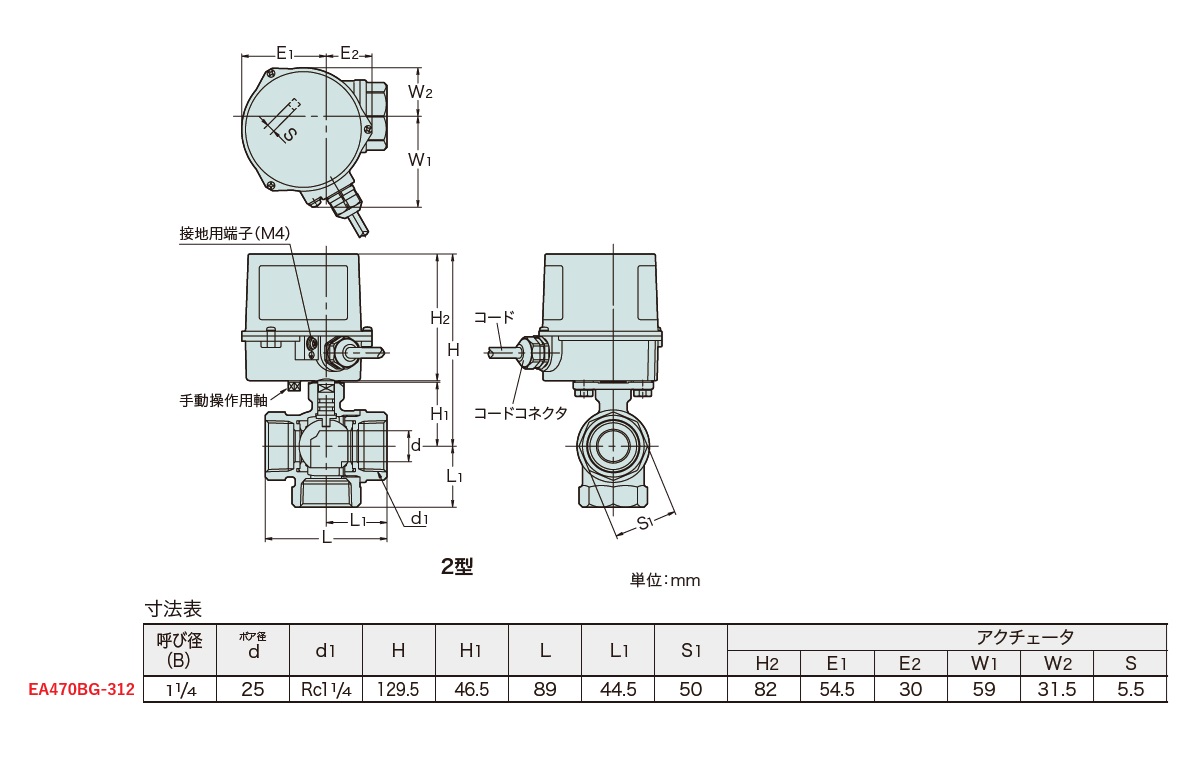

エスコ寸法図
  1. IMG
