品番 : EA470BH-112

品名 : Rc1・1/4"電動式三方ボールバルブ(AC100V/ステンレス

仕様

材質 ボデー:SCS14A、ボールシート:カーボンファイバー入PTFE、ステム:SUS316+Crめっき、Oリング:FKM、ボール:SUS316 電源 AC100V(50/60Hz)
定格電流 100mA 最大消費電力 10W
ねじサイズ(Rc) 1・1/4” 開閉時間 50Hz:約15秒 60Hz:約13秒
流体 水・油・空気 最高使用圧力 水・油・空気(80℃以下):1.0MPa、水・油・空気(100℃以下):0.5MPa
最大出力トルク 9.8N・m 機能 90°正逆回転
保護構造 IP56相当 呼び径(A呼称) 32
サイズ d:18mm d1:Rc1・1/4” H:132.5mm H1:49.5mm L:82.5mm L1:41.5mm L2:48mm S1:49mm H5:82mm E1:54.5mm E2:30mm w1:59mm W2:31.5mm S:5.5mm
レデューストボア型
ボール弁三方ニ面シート
RoHS指令(6物質含有規制)相当品
追加説明
カタログ価格

76,100 (税抜)/ 83,710 円(税込)

在庫数

最新在庫 : 1

(2024/03/28 20:48現在)

商品入数 1 販売単位
カタログページ 1121ページ
バリエーション一覧
EA470BH-102 Rc 1/4" 電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-103 Rc 3/8" 電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-104 Rc 1/2" 電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-106 Rc 3/4" 電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-110 Rc 1" 電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-112 Rc1・1/4"電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-114 Rc1・1/2"電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-120 Rc 2" 電動式三方ボールバルブ(AC100V/ステンレス

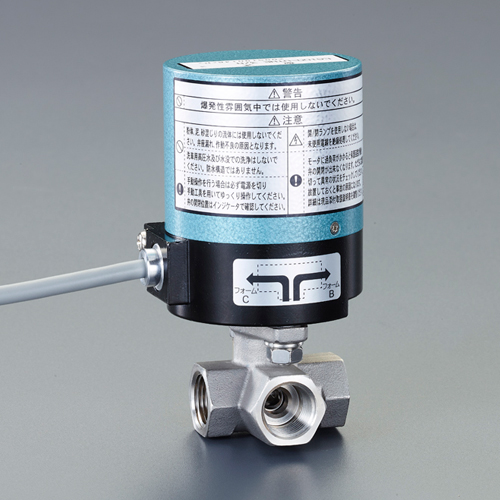

ウェブカタログ画像
※画像はEA470BH-104です。
  • ※画像はEA470BH-104です。
  • ゴムの種類
  • 世界のステンレス規格
  • ステンレス鋼(JIS G4303, G4304, G4305, G4306, G4307, G4308, G4309, G4313, G4314)
  • d:18mm d1:Rc1・1/4” H:132.5mm H1:49.5mm L:82.5mm L1:41.5mm L2:48mm S1:49mm  H5:82mm  E1:54.5mm E2:30mm w1:59mm W2:31.5mm S:5.5mm

資料

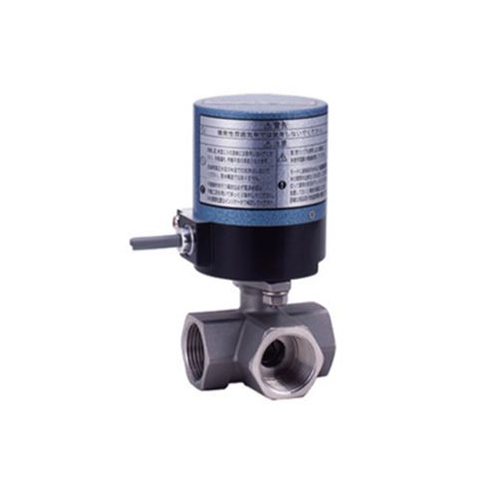

形状画像
  1. IMG

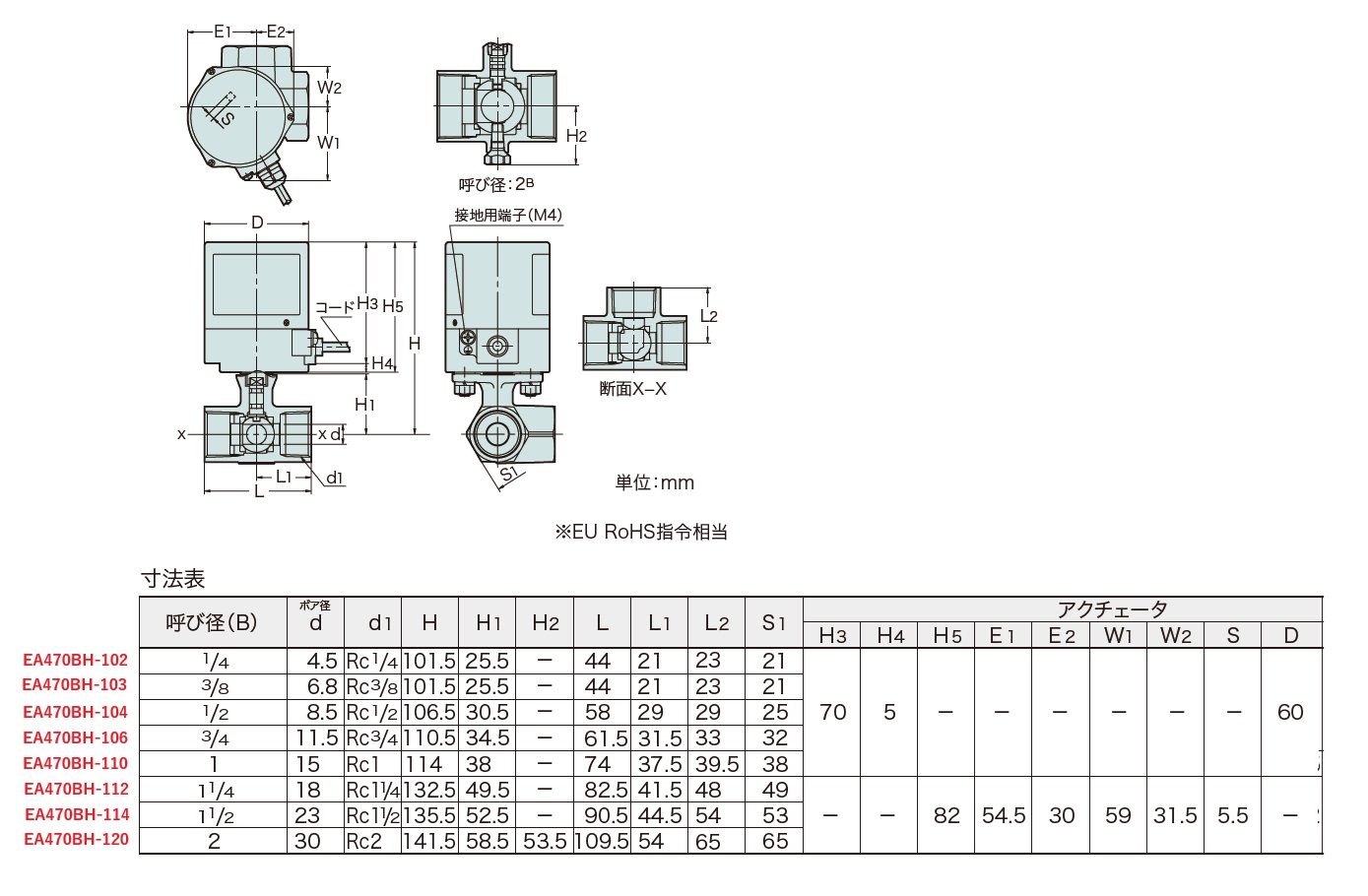

エスコ寸法図
  1. IMG
