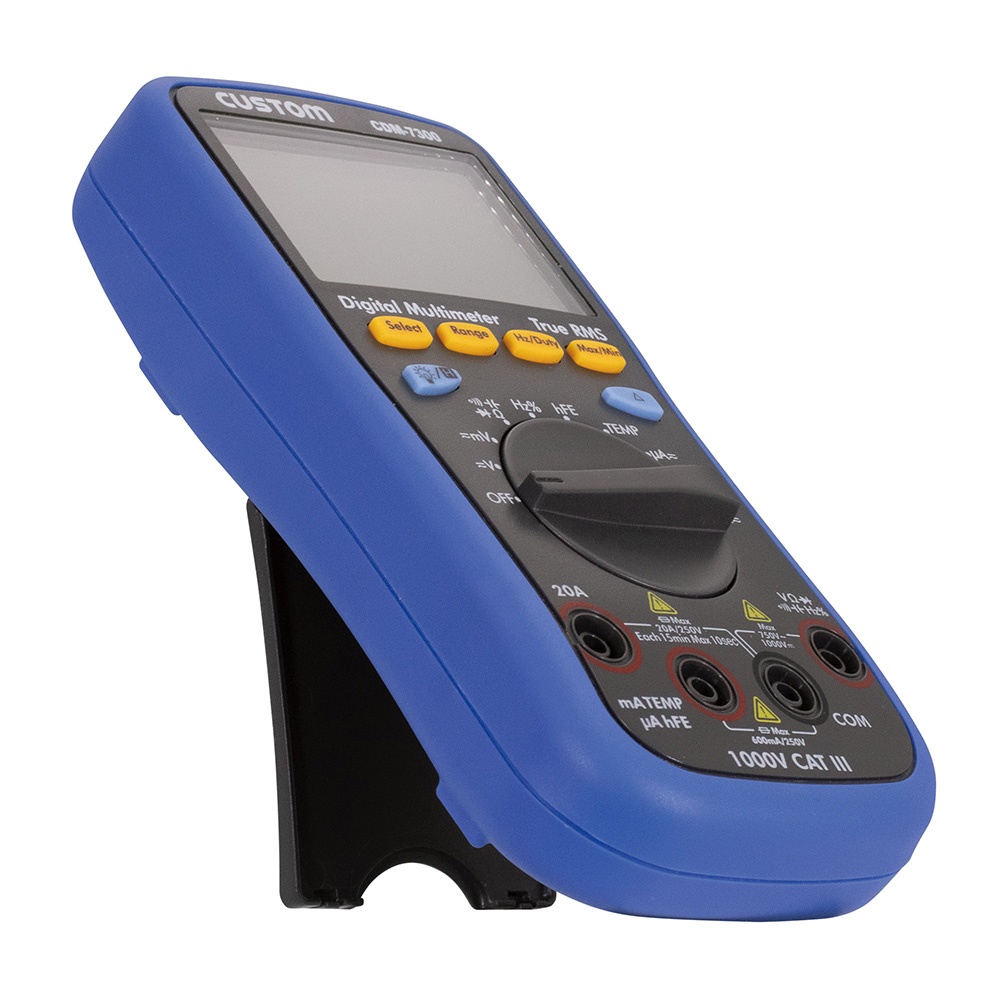

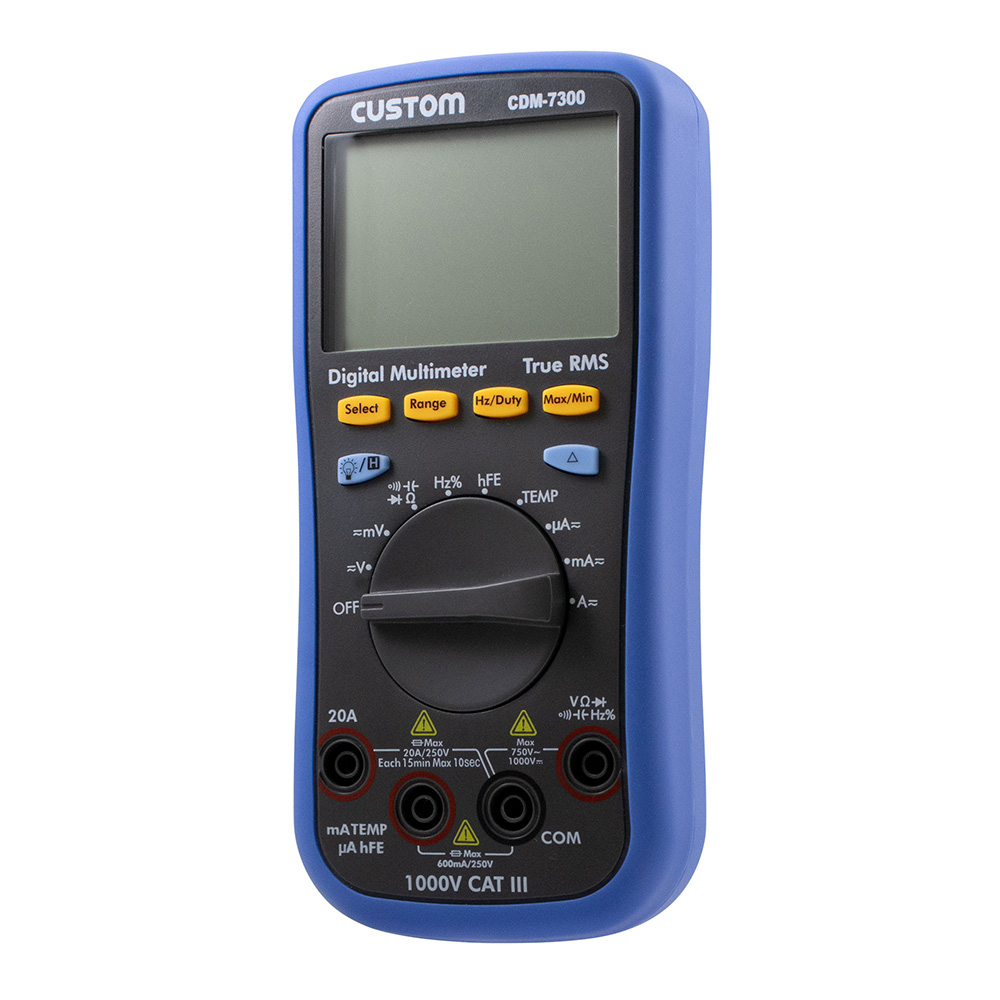

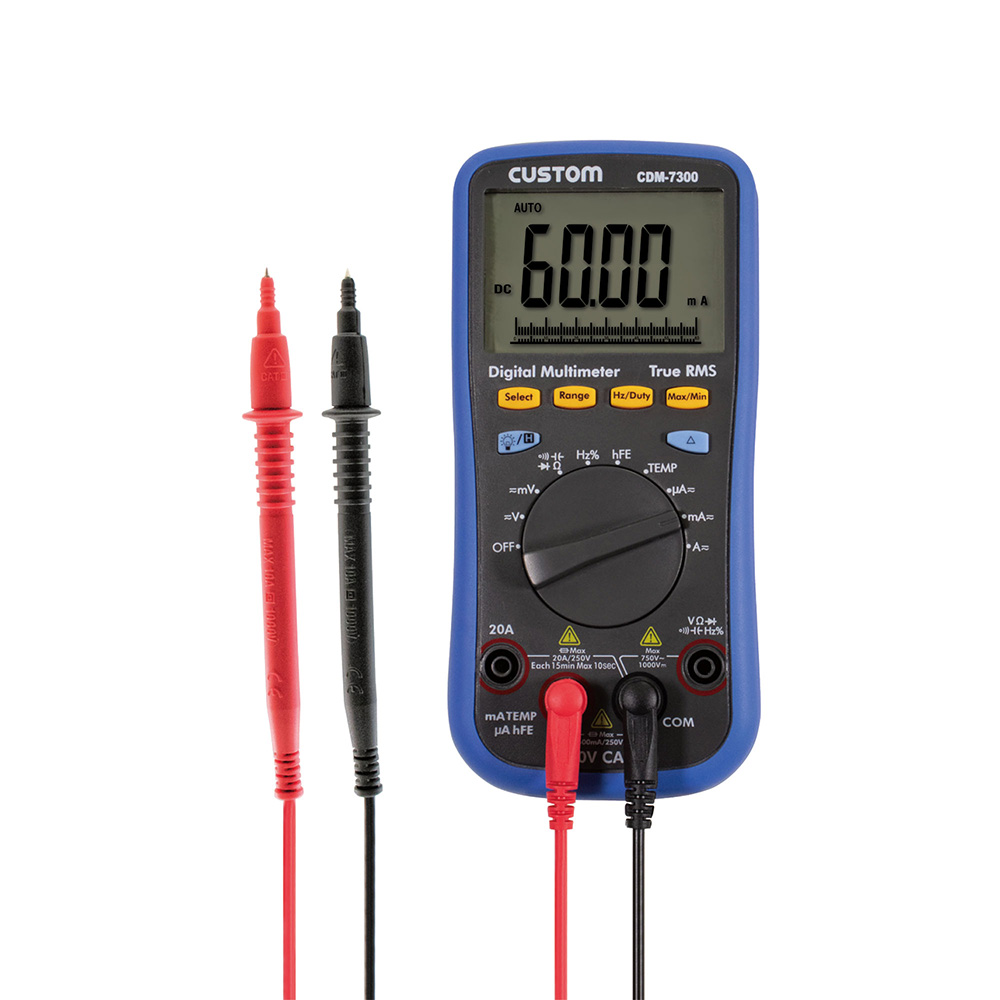

品番 : EA707BB-7A

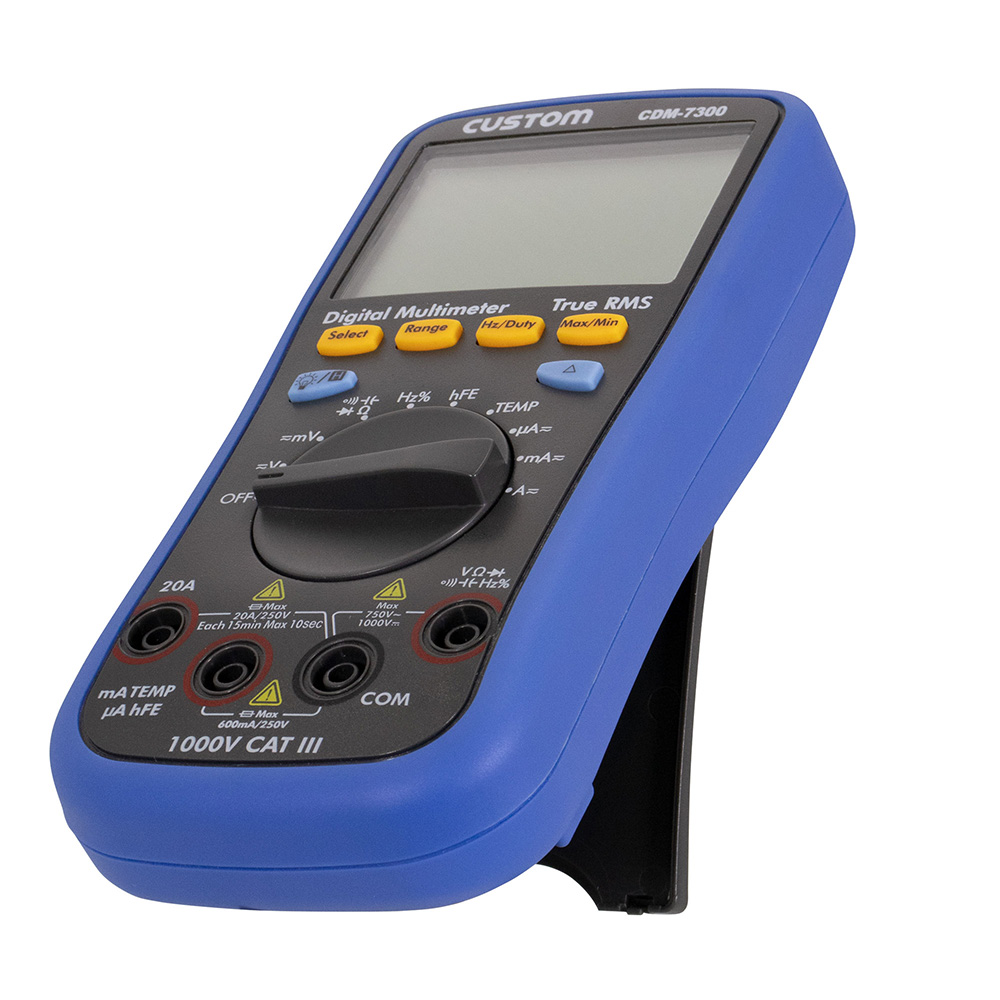

品名 : デジタルマルチテスター
仕様
メーカー | カスタム(CUSTOM) | 型番 | CDM-7300 |
---|---|---|---|
仕様 | 本体 | 直流電圧 | ●レンジ 60mV/600mV/6V/60V/600V/1000V ●分解能 0.01mV/0.1mV/0.001V/0.01V/0.1V/1V ●確度 ±(0.5%+2dgt) |
交流電圧 | ●レンジ 60mV/600mV/6V/60V/600V/750V ●分解能 60mV/600mV/6V/60V:0.01mV/0.1mV/0.001V/0.01V 600V/750V:0.1V/1V ●確度 ・60mV/600mV/6V/60V:±(0.8%+2dgt) ・600V/750V:±(1.0%+3dgt) |
直流電流 | ●レンジ 600μA/6000μA/60mA/600mA/6A/20A ●分解能 ・600μA/6000μA/60mA/600mA:0.1μA/1μA/0.01mA/0.1mA ・6A/20A:0.001A/0.01A ●確度 ・600μA/6000μA/60mA/600mA:±(1.0%rdg+3dgt) ・6A/20A:±(1.5%rdg+5dgt) |
交流電流 | ●レンジ 600μA/6000μA/60mA/600mA/6A/20A ●分解能 ・600μA/6000μA:0.1μA/1μA ・60mA/600mA:0.01mA/0.1mA ・6A/20A:0.001A/0.01A ●確度 ・600μA/6000μA:±(1.0%+3dgt) ・60mA/600mA:±(0.8%+2dgt) ・6A/20A:±(2.0%+3dgt) |
抵抗 | ●レンジ 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ ●分解能 ・600Ω/6kΩ/60kΩ/600kΩ/6MΩ:0.1Ω/0.001kΩ/0.01kΩ/0.1kΩ/0.001MΩ ・60MΩ:0.01MΩ ●確度 ・600Ω/6kΩ/60kΩ/600kΩ/6MΩ:±(0.8%rdg+2dgt) ・60MΩ:±(2.0%rdg+3dgt) ●開放電圧 約0.3 V |
静電容量 | ●レンジ 40nF/400nF/4μF/40μF/400μF/4000μF ●分解能 ・40nF/400nF/4μF/40μF:0.01nF /0.1nF/0.001μF/0.01μF ・400μF/4000μF:0.1μF/1μF ●確度 ・40nF/400nF/4μF/40μF:±(2.5%rdg+3dgt) ・400μF/4000μF:±(5.0%rdg+5dgt) |
温度 | ●レンジ:1000℃ ●分解能:1℃ ●確度:±(2.5 %rdg + 3 dgt) Kタイプ熱電対 |
導通チェック | ●ブザースレッシュホールド:約30MΩ ●開放電圧:約0.7V |
ダイオードチェック | ●レンジ:0V~2V ●分解能:1mV ●開放電圧:約2.6V |
周波数 | ●測定範囲:1Hz~10MHz ●確度:±(0.8%rdg+2dgt) ●周波数:1.0 Vrms以上、正弦波、50%矩形波 |
DUTY | ●測定範囲:1.0~99.0% ●確度:±(2.5%+3dgt) ●周波数:10 Hz ~ 10 kHz, 1.5Vrms以上、矩形波 |
検波方式 | 真の実効値方式(True RMS) | 表示 | 液晶、最大表示”6000”、バーグラフ(61セグメント) |
レンジ切替 | オートレンジ/マニュアルレンジ | 極性表示 | 自動切換、”-”のみ表示 |
サンプリング | 約3回/秒 | 使用温湿度 | 0℃~+40℃、80%RH以下(結露無いこと) |
保存温湿度 | -10℃~+60℃、80%RH以下(結露無いこと) | サイズ | 88(W)×37(D)×186(H)㎜ |
重量 | 約320g(電池含む) | テストリード長 | 約85㎝ |
電源 | 単3電池×2本(付属) | 電池寿命 | 約700時間(アルカリ電池使用時) |
オーバーレンジ表示 | ”OL”マーク表示 | 適合規格 | IEC61010-準拠 CAT III 1000V |
校正 | 可 | 機能 | ●導通チェック機能 ●ダイオードチェック機能 ●Dutyチェック機能 ●データホールド機能 ●相対比較機能 ●MAX/MIN機能 ●オートパワーオフ機能 ●バックライト |

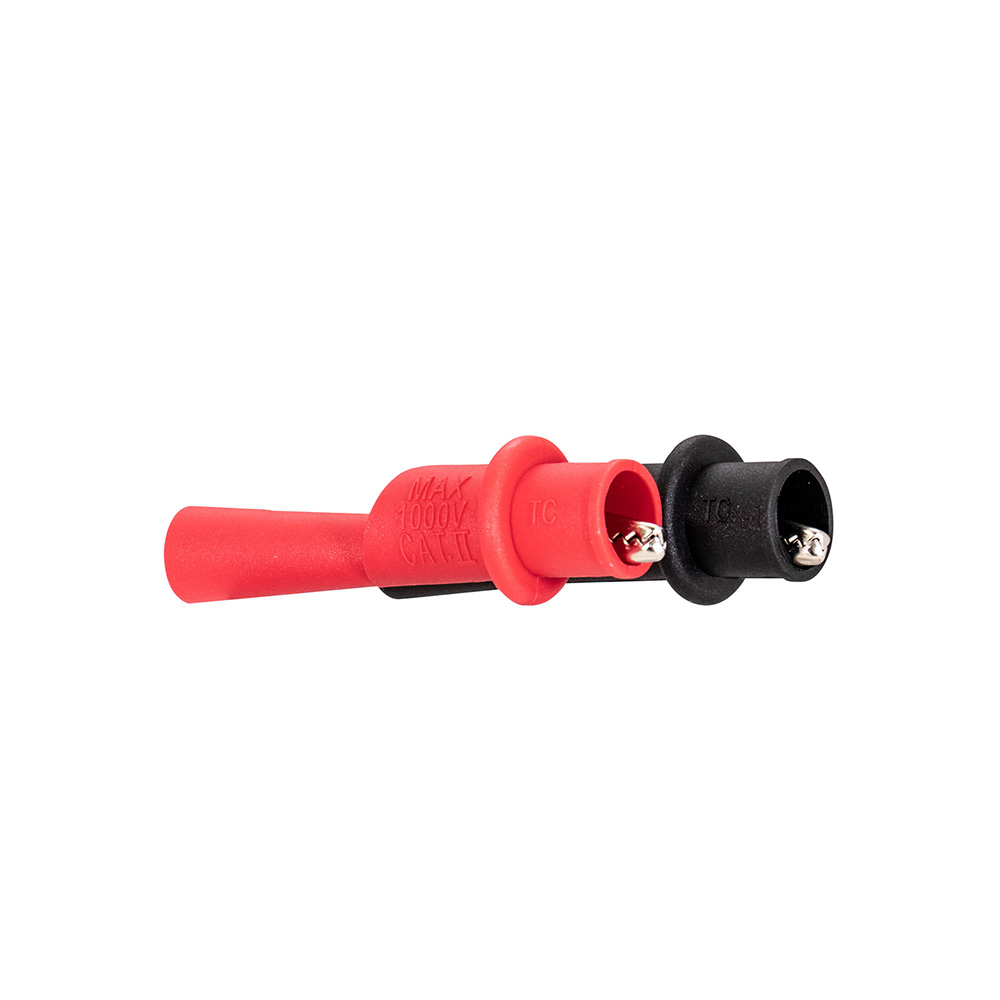

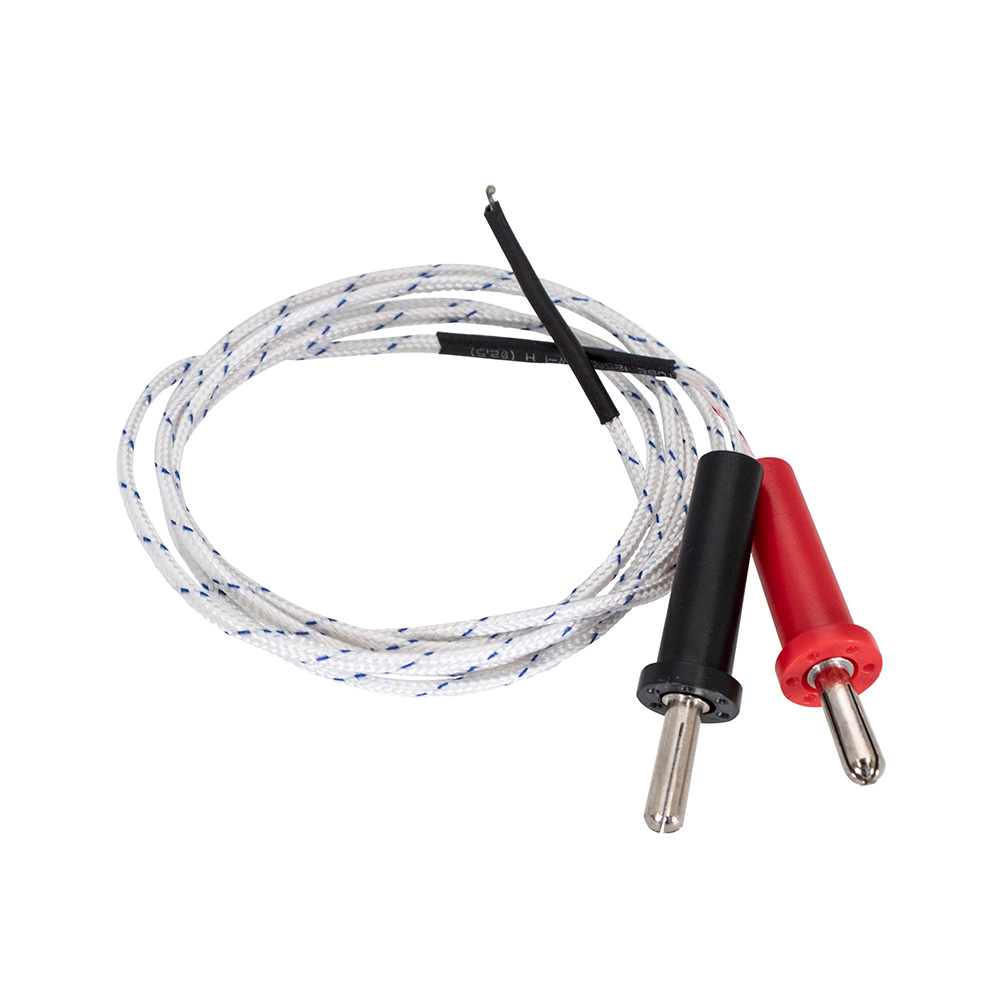

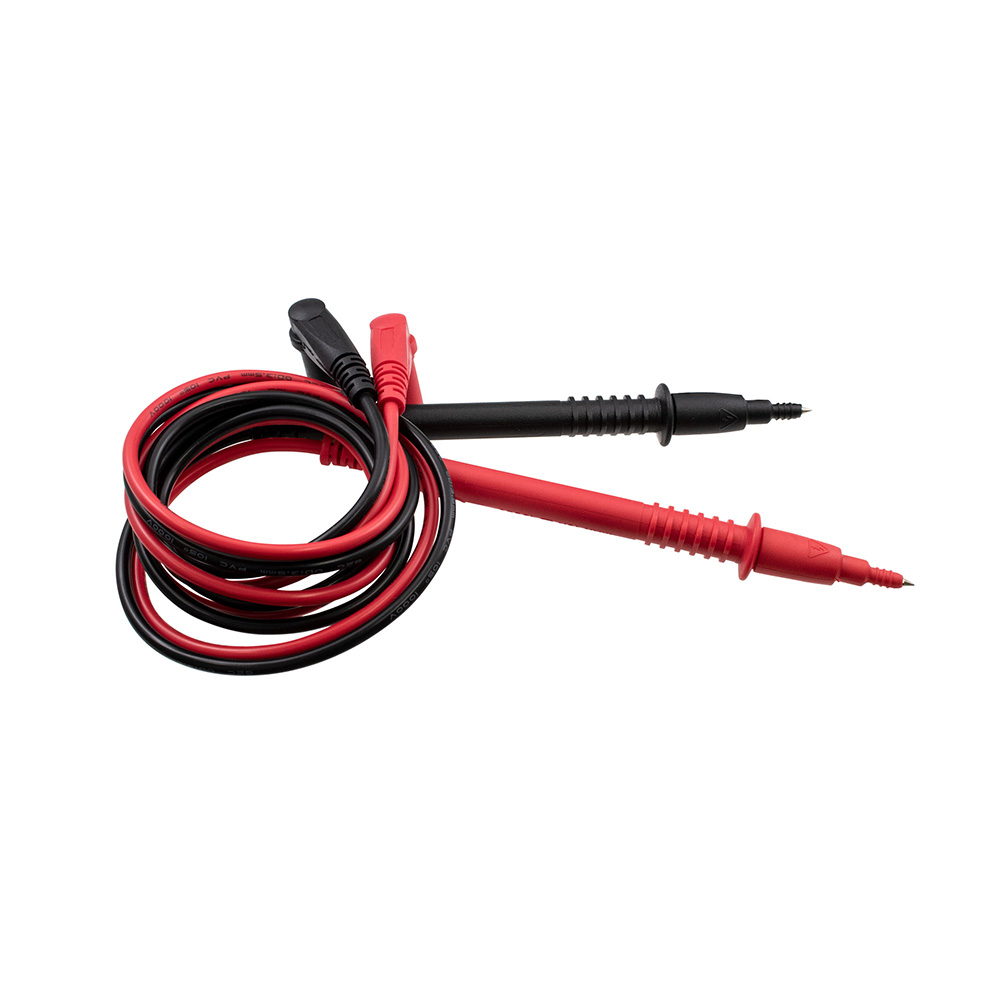

オートパワーオフ | 約15分(解除可能) | 付属品 | ●取扱説明書(保証書付) ●テストリード ●Kタイプ熱電対 ●ワニ口クリップ ●変換ソケット ●単3形乾電池×2本(テスト用) |
真の実効値方式(True RMS)により正弦波以外の波形でも実効値の表示が可能。 | |||

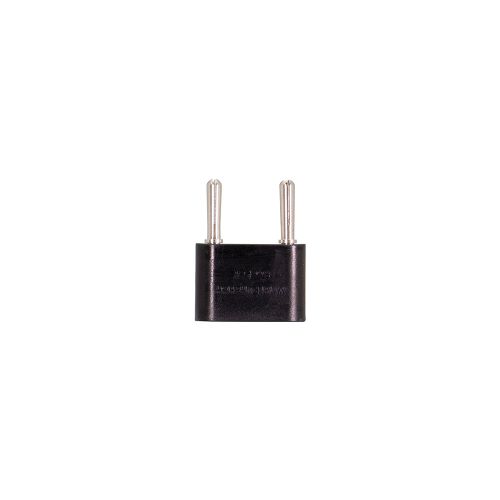

変換ソケットの使用で、ミニチュアコネクタ付きKタイプ熱電対が使用でき、また、トランジスタの増幅率(hFE)の測定もできます。 | |||
バックライト付きで、暗い所での作業時も数値の確認がしやすい。 | |||
様々な現場で活躍できる多機能タイプ。 | |||
バーグラフ表示付きでアナログメータのように数値の変化を確認できます。 | |||
※付属電池はテスト電池ですので新しい電池をご購入下さい。 | |||

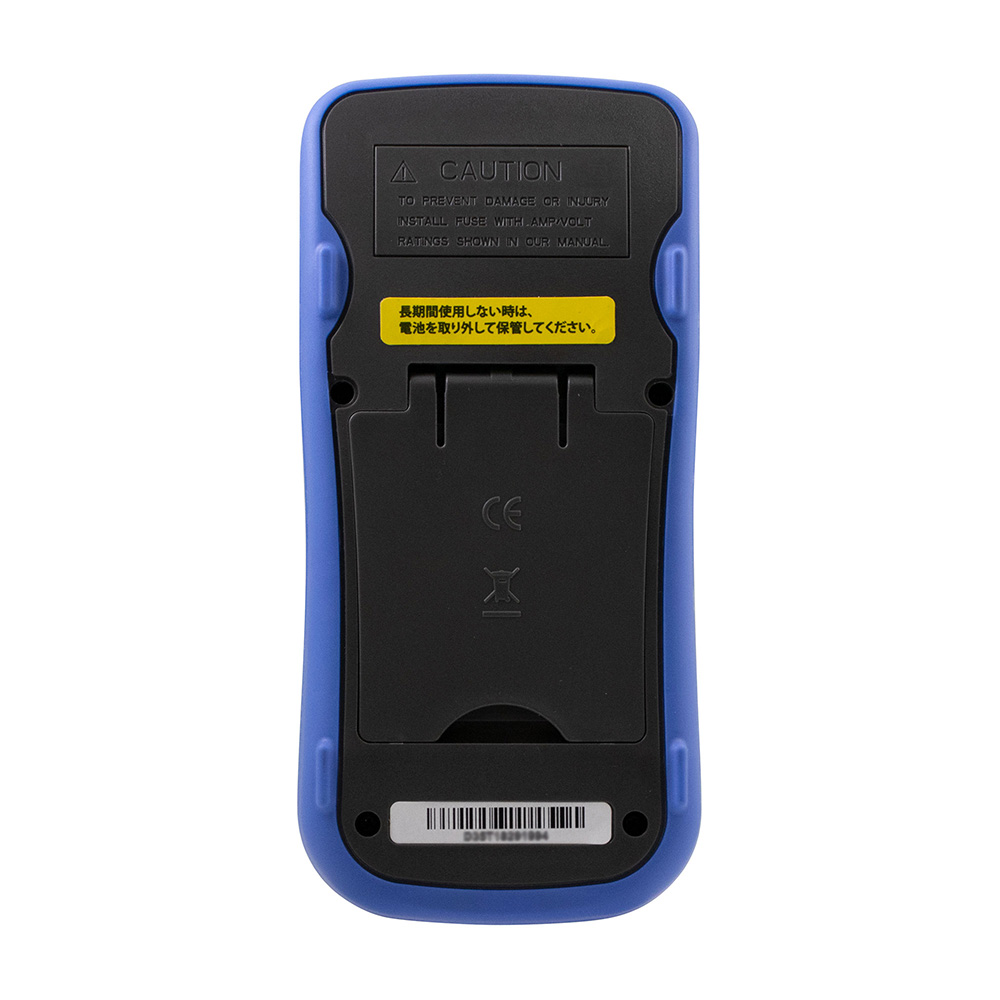

本体周囲に、衝撃を緩和するラバー付き |
追加説明 |
|
---|
カタログ価格 |
12,100 円(税抜)/ 13,310 円(税込) |
||||
---|---|---|---|---|---|
在庫数 |
最新在庫 : 3 (2024/05/10 09:51現在) |
||||
商品入数 | 1 | 販売単位 | 台 | ||
カタログページ | 0805ページ |
その他関連 | |
---|---|
部品 | EA707BB-51 : [EA707BB-7A用] 替ヒューズ 1Aレンジ(2個) |
部品 | EA707BB-52 : [EA707BB-7A用] 替ヒューズ 20Aレンジ(2個) |
