品番 : EA719K-55
品名 : 30°-130°アングルプロトラクタ
仕様
| メーカー | 新潟精機 | 型番 | AP-130 |
|---|---|---|---|
| 測定範囲（サイズ） | ・開先（ベベル）角度：はさみ角度30～130° （最小読取値：1°） ・突合せ継手・圧接部の折れ曲がり角度：0～90° ・仕口部の角度スタッド溶接後の傾き：0～180° |
精度 | 角度測定：±0.5° |
| 材質 | ステンレス | サイズ | 90×1.5×105㎜ |
| 用途 | 圧接部、突き合わせ継手の折れ曲がり角度、フランジ、板金の曲げ角度、溶接仕口部の角度、板材はさみ角度測定に | 付属品 | プラスチックケース |
| 3種の測定ポイントがあらゆる角度測定に対応します。 | |||
| 溶接前後の部材の角度測定が広範囲にできます。 | |||
| 圧接後の膨らみ、溶接後の余盛に干渉せずに直接測定が可能です。 | |||
| 板金折り曲げ等の内側、外側の角度測定にも対応します。 | |||
| 反射しにくいシルバー仕上げです。 | |||
| 堅牢、軽便で携帯に便利(プラスチックケース付)です。 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
12,600 円（税抜）／ 13,860 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 4 （2025/05/15 07:08現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 0095ページ 0747ページ | ||||
ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
.jpg "サブ画像")
.jpg "サブ画像")

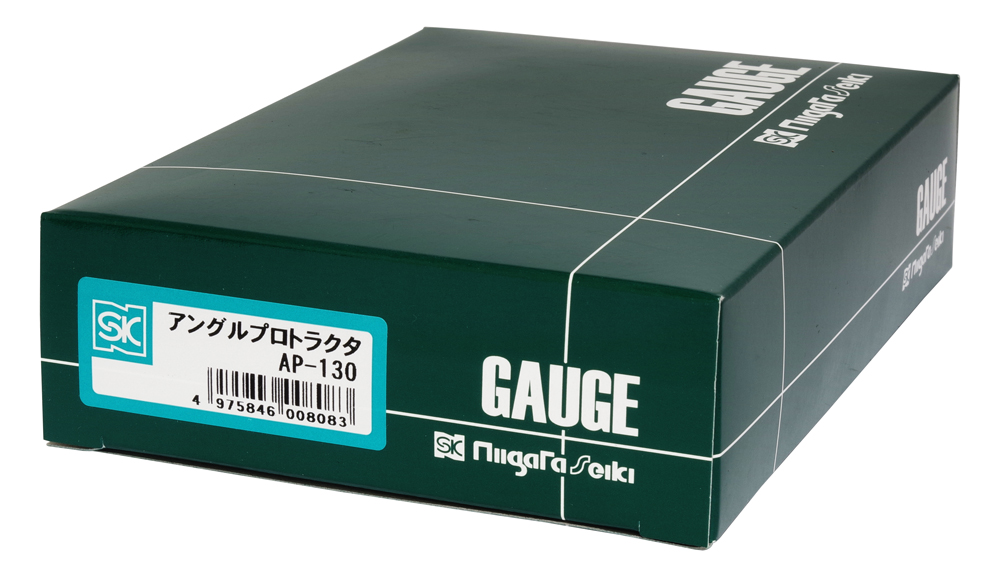

.jpg "エスコパッケージ画像")
