品番 : EA966DF-20A

品名 : M20xP1.5 ロッドエンド(無給油式/雌ネジ/右ネジ)

仕様

許容傾斜角 14度 無負荷回転トルク 最大0.10N・m
ラジアルすきま 最大0.05mm 限界荷重 ラジアル荷重:29.40KN
アキシャル荷重:10.78KN
ラジアル静破断荷重 44.1KN 重量 400g
材質 ボディ:炭素鋼(亜鉛鍍金+クロメート処理)
ボール:軸受鋼(SUJ2)HRC58以上
インサート:テフロン(MP2)
ボール
内径 φ20.00mm 25.00mm
球径 φ34.925mm 端面径 φ24.39mm
ボディ
頭部巾 18.0mm 頭部外径 φ46.0mm
芯間距離 77.0mm ねじ有効長さ 40.0mm
ねじ M20×1.5mm 二面巾外径 34.0mm
二面巾 30.0mm 二面巾長さ 10.0mm
胴外径 27.5mm
無給油タイプ
右ねじ
追加説明
カタログ価格

4,350 (税抜)/ 4,785 円(税込)

在庫数

最新在庫 : 1

(2025/05/02 02:35現在)

商品入数 1 販売単位
カタログページ 1270ページ
バリエーション一覧
EA966DF-5A M 5xP0.8 ロッドエンド(無給油式/雌ネジ/右ネジ)
EA966DF-6A M 6xP1.0 ロッドエンド(無給油式/雌ネジ/右ネジ)
EA966DF-8A M 8xP1.25 ロッドエンド(無給油式/雌ネジ/右ネジ)
EA966DF-10A M10xP1.5 ロッドエンド(無給油式/雌ネジ/右ネジ)
EA966DF-12A M12xP1.75 ロッドエンド(無給油式/雌ネジ/右ネジ)
EA966DF-14A M14xP2.0 ロッドエンド(無給油式/雌ネジ/右ネジ)
EA966DF-16A M16xP2.0 ロッドエンド(無給油式/雌ネジ/右ネジ)
EA966DF-18A M18xP1.5 ロッドエンド(無給油式/雌ネジ/右ネジ)
EA966DF-20A M20xP1.5 ロッドエンド(無給油式/雌ネジ/右ネジ)
ウェブカタログ画像

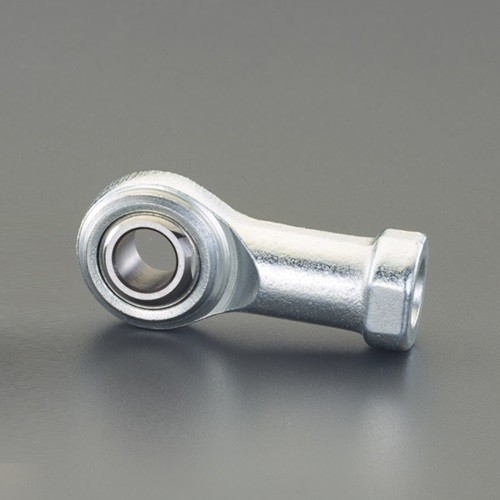

※画像は代表画像です。

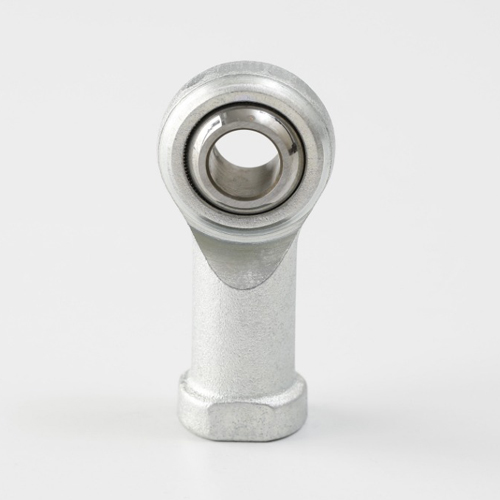

  • ※画像は代表画像です。
  • ※画像は代表画像です。

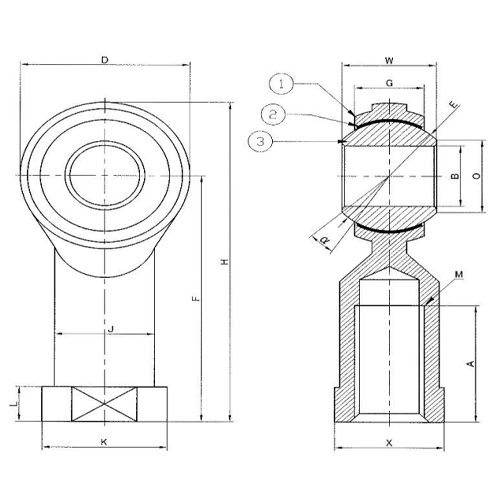

  • B:φ20mm W:25mm E:φ34.925mm\nO:24.39mm G:18mm D:φ46mm F:77mm\nA:40mm M:M20×1.5mm K:34mm\nX:30mm L:10mm J:27.5mm α:14度
