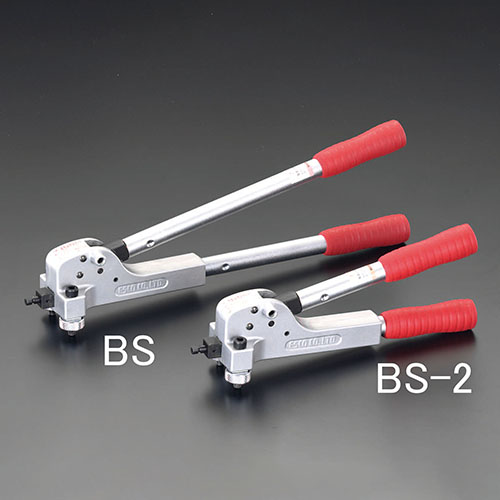

品番 : EA270BS-2

品名 : ベンダーボディ(ｼｮｰﾄﾊﾝﾄﾞﾙ)

24cmのスキマがあれば作業ができます

全長	300mm	重量	1.4kg
材質	アルミ鋳物＋スチール
ショートハンドル
24cmのスキマがあれば作業できます。
なまし銅管用
狭い場所での作業に便利です。
ラック式ですので、3/4”までの曲げ加工ができます。
曲げ加工にはEA270-3H～EA270-6H、逆作用には、EA270-6HBのベンダーヘッドと併用してください。
＜使用方法＞ベンダーヘッドの取付け方 1.本体の取付けナット（2ヶ所）を緩めてはずします。 2.先に希望するサイズのシューを本体の先端ピンにはめます。 3.次に②と同サイズのガイドベースを取りつけボルトに差し込み、取付けナットで固定します。（図1) 銅管の曲げ加工 4.パイプをセットします。曲げ箇所のセンターをシューのセンターにセットしてください。(図2) 5.上ハンドルを上下に作動させますと、ギヤー機構によりシューを押し出します。(図3) 曲げる角度は、ベンダーヘッドのメモリにシュー後部を合わせてください。(図4) 6.レバーを反対方向に一杯にひろげるとシューがスプリング機構で自動的に戻ります。(図5)
