品番 : EA469AZ-10

品名 : R1"xG1" ナット付アダプター(ｽﾃﾝﾚｽ製)

仕様

メーカー オンダ製作所 型番 SFAD-25
ねじサイズ R1”×G1” 全長 49mm

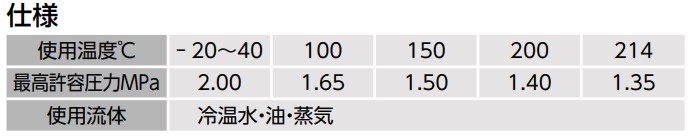

最高許容圧力（使用温度範囲） 2.00MPa（－20℃～40℃）
1.65MPa（～100℃）
1.50MPa（～150℃）
1.40MPa（～200℃）
1.35MPa（～214℃）		 使用流体 冷温水・油・蒸気
材質 本体：SUS304（SCS13A）
パッキン：耐熱ノンアスベスト
※溶接できません。
※パッキンは消耗部品です。点検、交換が可能な場所に取付けて下さい。
※耐熱ノンアスベストパッキンは、浸透漏洩が発生する可能性があります。施工前にパッキンに水を含浸させてから使用して下さい。
※パッキンの締付面不足による浸透漏洩（微漏）の可能性があるため、エアー配管には使用できません。
※パッキン部に配管応力がかかり、片締めにならないように施工して下さい。
追加説明
カタログ価格

2,490 円（税抜）／ 2,739 円（税込）

在庫数

最新在庫 : 1

（2025/11/07 17:28現在）

更新
商品入数 1 販売単位 個
カタログページ 1099ページ
バリエーション一覧
EA469AZ-4 R1/2"xG1/2" ナット付アダプター(ｽﾃﾝﾚｽ製)
EA469AZ-6 R3/4"xG3/4" ナット付アダプター(ｽﾃﾝﾚｽ製)
EA469AZ-10 R1"xG1" ナット付アダプター(ｽﾃﾝﾚｽ製)
ウェブカタログ画像
拡大

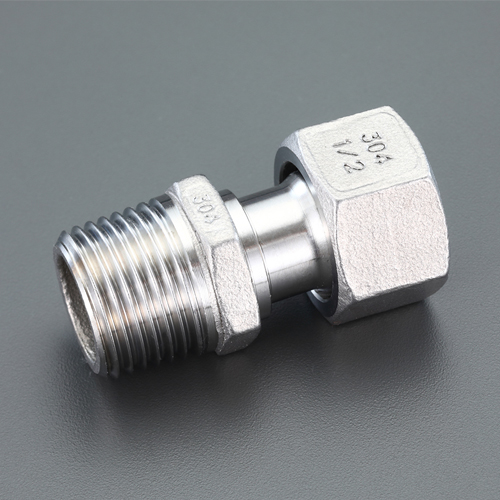

※画像はEA469AZ-4です。
※画像はEA469AZ-4です。
  • Prev
  • Next
  • ※画像はEA469AZ-4です。

資料

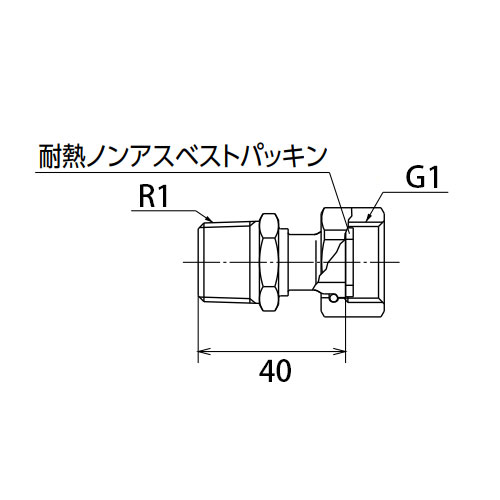

図面
