品番 : EA470BH-110

品名 : Rc 1" 電動式三方ボールバルブ(AC100V/ステンレス

仕様

材質 ボデー:SCS14A、ボールシート:カーボンファイバー入PTFE、ステム:SUS316+Crめっき、Oリング:FKM、ボール:SUS316 電源 AC100V(50/60Hz)
定格電流 90mA 最大消費電力 9W
ねじサイズ(Rc) 1” 開閉時間 50Hz:約12秒 60Hz:約10秒
流体 水・油・空気 最高使用圧力 水・油・空気(80℃以下):1.0MPa、水・油・空気(100℃以下):0.5MPa
最大出力トルク 3.9N・m 機能 90°正逆回転
保護構造 IP56相当 呼び径(A呼称) 25
サイズ d:15mm d1:Rc1 H:114mm H1:38mm L:74mm L1:37.5mm L2:39.5mm S1:38mm H2:70mm H3:5mm D:60mm
RoHS指令(6物質含有規制)相当品
レデューストボア型
ボール弁三方ニ面シート
追加説明
カタログ価格

43,700 (税抜)/ 48,070 円(税込)

在庫数

最新在庫 : 1

(2022/01/17 10:27現在)

商品入数 1 販売単位
カタログページ 1036ページ
バリエーション一覧
EA470BH-102 Rc 1/4" 電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-103 Rc 3/8" 電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-104 Rc 1/2" 電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-106 Rc 3/4" 電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-110 Rc 1" 電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-112 Rc1・1/4"電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-114 Rc1・1/2"電動式三方ボールバルブ(AC100V/ステンレス
EA470BH-120 Rc 2" 電動式三方ボールバルブ(AC100V/ステンレス
ウェブカタログ画像

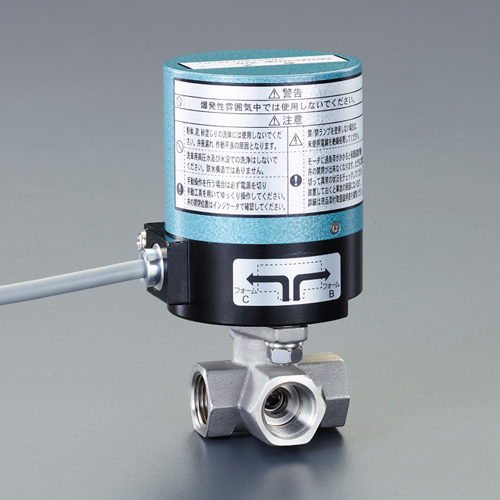

※画像はEA470BH-104です。
  • ※画像はEA470BH-104です。

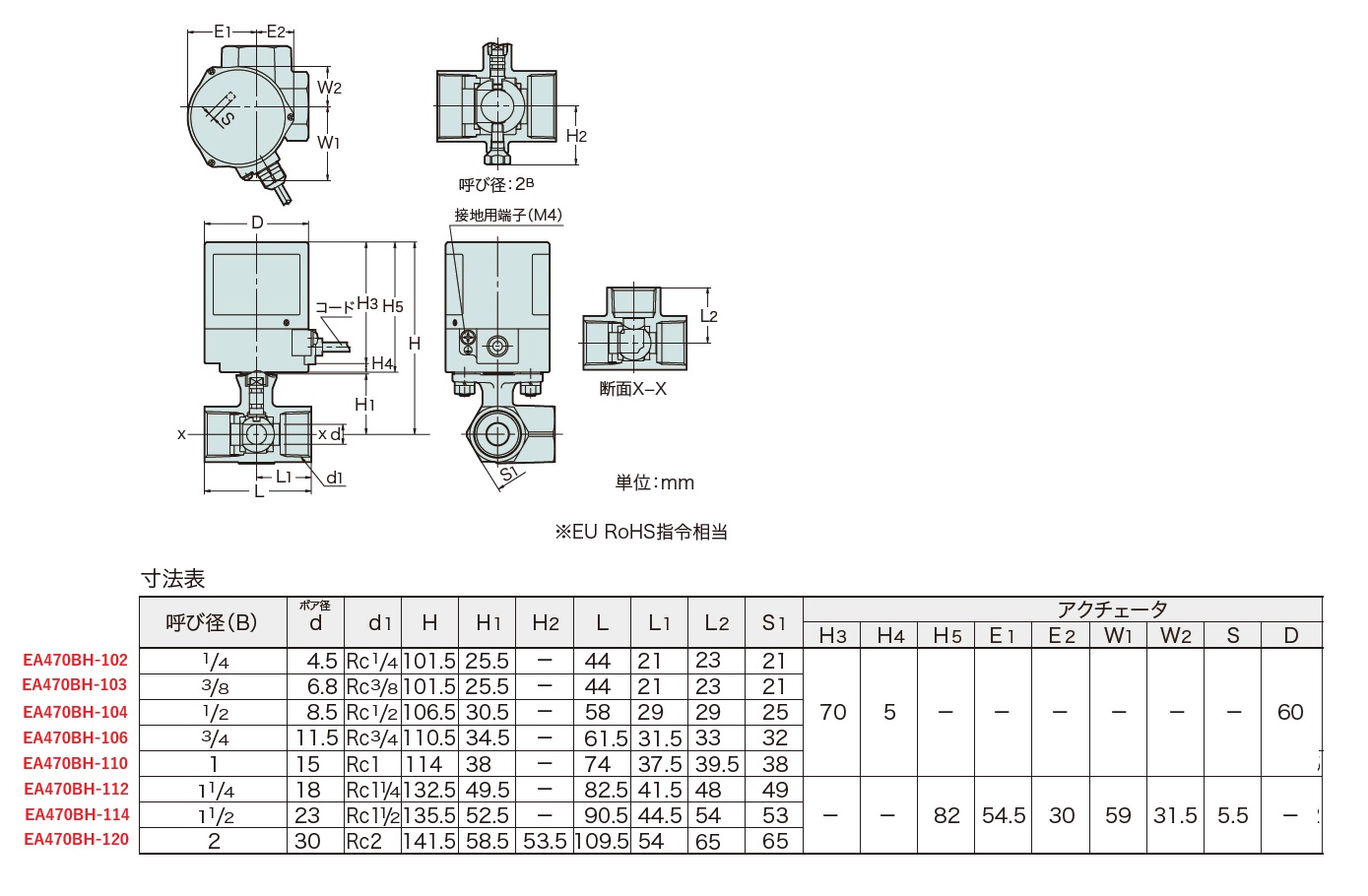

  • d:15mm d1:Rc1 H:114mm H1:38mm L:74mm L1:37.5mm L2:39.5mm S1:38mm H2:70mm H3:5mm D:60mm

資料

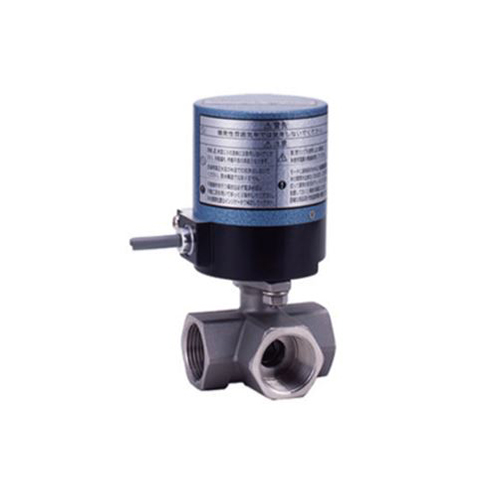

形状画像
  1. FILE
エスコ寸法図
  1. FILE
