品番 : EA470E-20
品名 : 2" ロックレバー式ダンパー
仕様
| メーカー | 巴バルブ | 型番 | 700G-1T |
|---|---|---|---|
| 呼び径 | 50mm（2”） | 最高使用圧力 | 1.0MPa |
| 使用温度範囲 | －10～80℃ | 本体形状 | 中心型ウェハータイプ |
| 適用フランジ | JIS：5K/10K ANSI：125Lb/150Lb DIN NP10/NP16 BS 4504 PN10/PN16 BS 10 Table E |
材質 | 本体：FCD450 弁体：SCS14、PPS 弁棒：SUS420J2 シート：EPDM、NBR |
| 面間寸法 | JIS B 2002(46系列)/ISO 5752 ウェハーバタフライバルブ(ショート) | トップフランジ | ISO 5211/1準拠 |
| ロックレバー式 | |||
| JIS､ ISO面間適合汎用バルブ | |||
| 配管用ガスケット不要 | |||

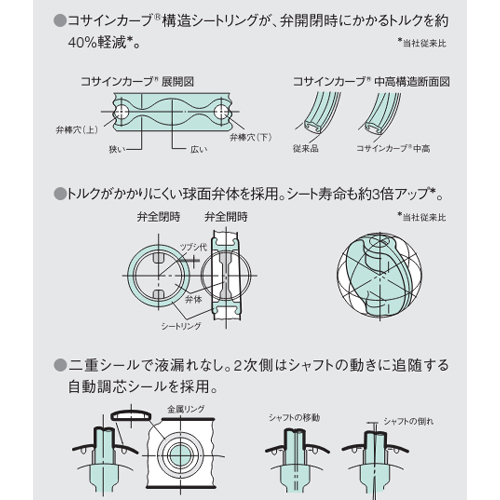

| コサインカーブ構造のシートリング | |||
| トルクがかかりにくい球面弁体による高い耐久性 | |||
| 二重シールで液漏れを防止 2次側はシャフトの動きに追随する自動調芯シールを採用 |
|||
| (財)日本消防設備安全センター認定品 消防防災設備用として使えます。 |
|||
| 追加説明 |
|
|---|
| カタログ価格 |
11,400 円（税抜）／ 12,540 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 1 （2025/05/04 12:25現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1107ページ | ||||
| バリエーション一覧 |
|---|
| EA470E-20 2" ロックレバー式ダンパー |
| EA470E-24 2･1/2" ロックレバー式ダンパー |
| EA470E-30 3" ロックレバー式ダンパー |

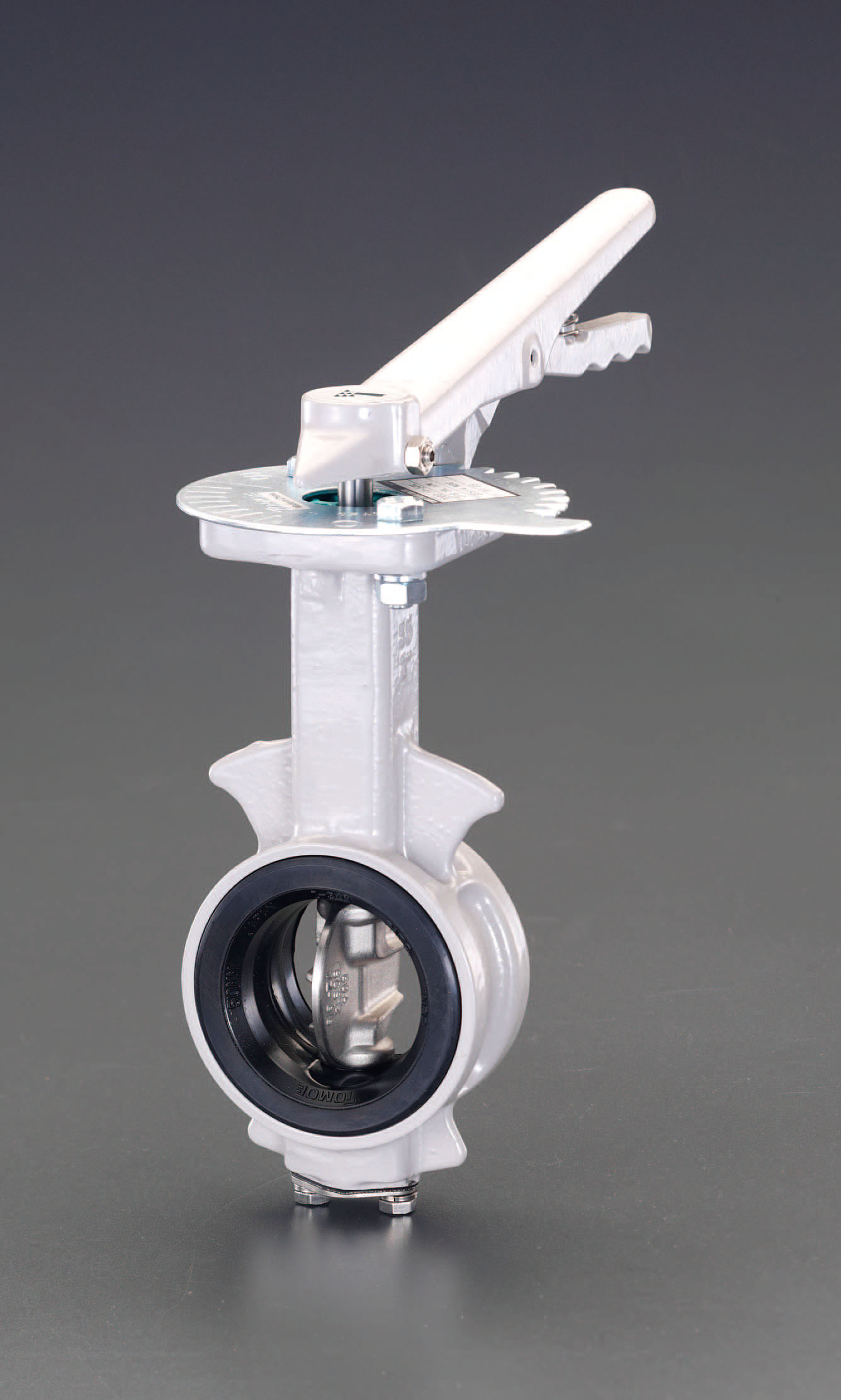

メイン画像
拡大
.jpg "メイン画像")
.jpg "サブ画像")
.jpg "エスコ寸法図")
資料
| カタログ |
|
|---|---|
| メーカー取扱説明書 (日本語) |
|
