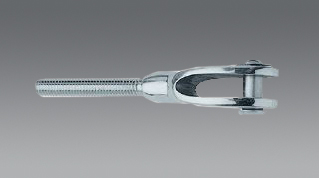

品番 : EA638RT-34

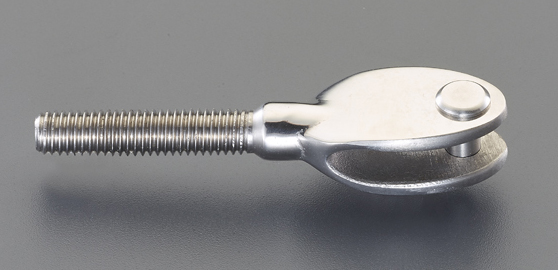

品名 : M10x 50mm 止め金具(左・雄ねじ/ステンレス製)

ウェブカタログ画像

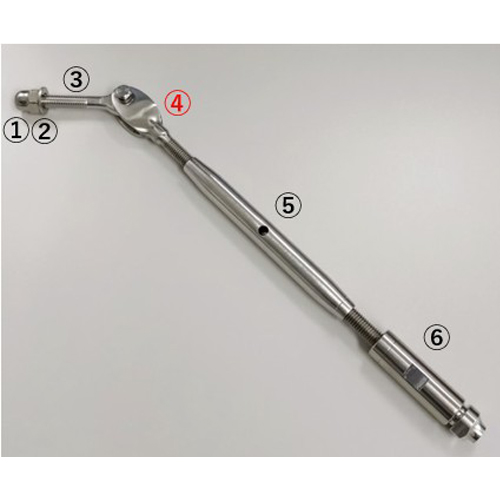

  • 【M8 組合せ例】①EA949JH-24B (袋ナット) + ②EA949HH-74 (平ワッシャー) + ③EA638SA-36 (全ねじアイボルト(右)) + ④EA638RT-22 (止め金具(右))+ ⑤EA638SG-8 (ターンバックル用スリーブ) + ⑥EA638RM-5 (ワイヤー止め金具(左))

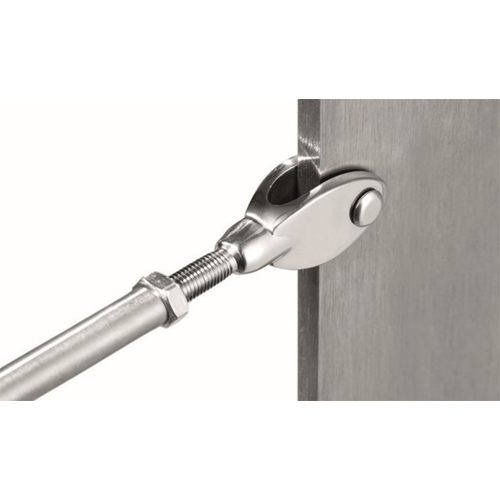

  • 【使用イメージ1】断面に内ねじ付きのワイヤーロープ止め金具を使用して下さい。ワイヤーロープの長さが短い場合は、張力をかけるだけで十分です 。\nねじロック液を使用してください。

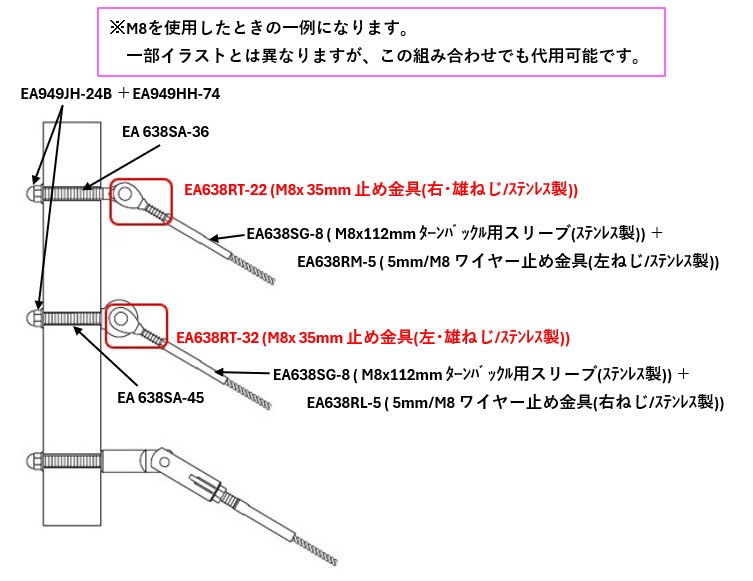

  • 【使用イメージ2】両端にターンバックルとフォーク型のねじ止め金具の組み合わせは、このような設置に向いています。

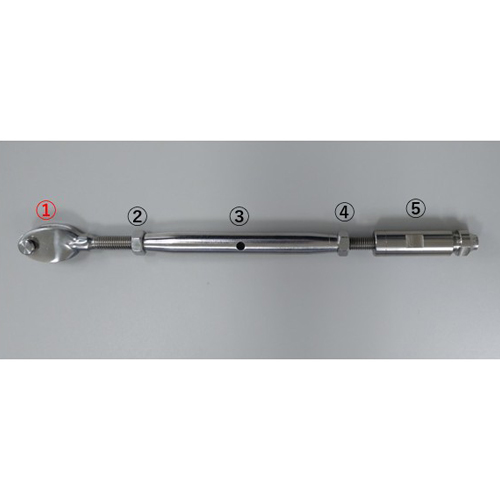

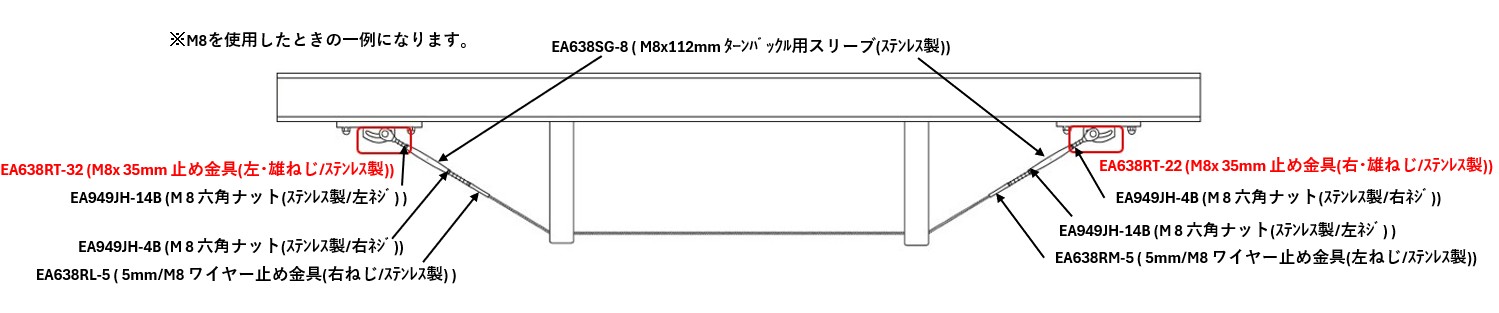

  • 【M8 組合せ例】①EA638RT-22 (止め金具(右)) + ②EA949JH-4B (六角ナット(右)) + ③EA638SG-8 (ターンバックル用スリーブ) + ④EA949JH-14B (六角ナット(左)) + ⑤EA638RM-5 (ワイヤー止め金具(左))

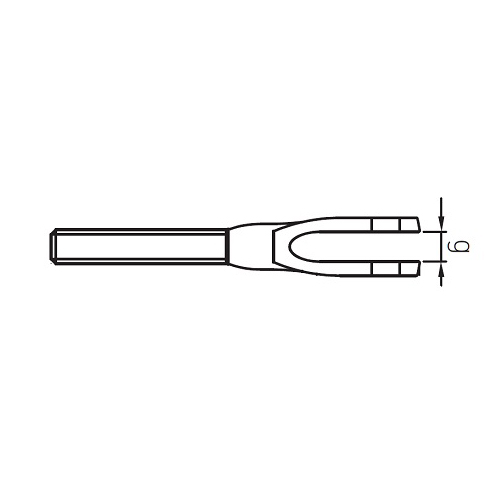

  • g:8.5mm

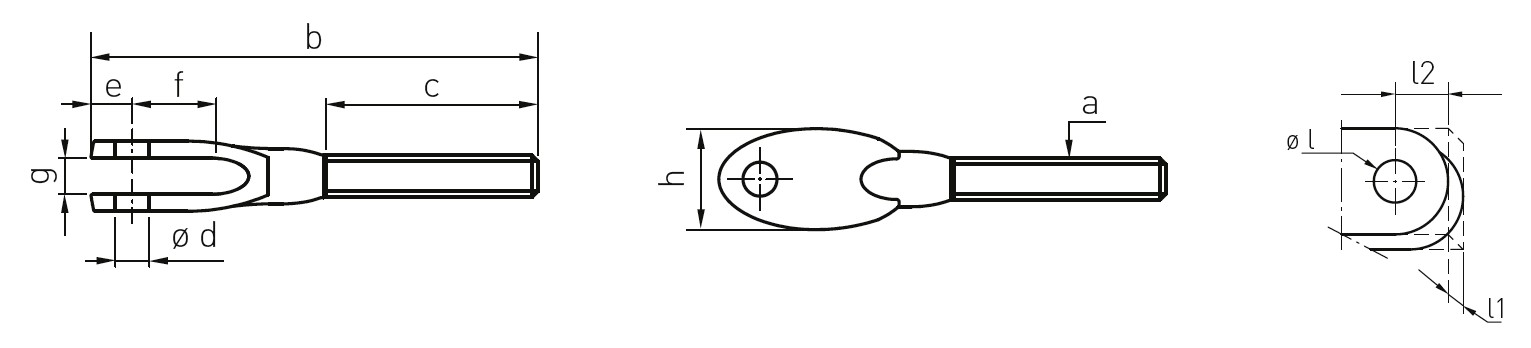

  • a:M10、b:106mm、c:50mm、e:10mm、f:19mm、g:8.5mm、h:24mm、φd:8mm、L1:8mm、L2:12mm、φl:8.5mm
