品番 : EA638SV-53

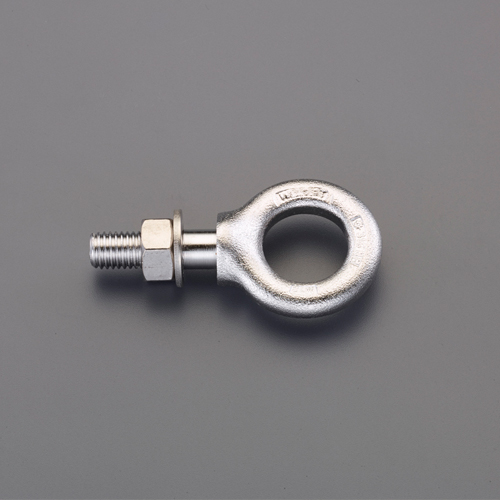

品名 : M24x57mm アイボルト(ステンレス製)

耐食・耐久性に優れたステンレス製

仕様

使用荷重(kg) 4250 サイズ(mm) A:24、B:57、C:63、D:50、E:46.4
X:95.7、Y:163.8、Z:46.2
ねじ径 M24 リング内径(mm) φ50
材質 SUS316 重量(g) 1183.8
鍛造
本体に材質、サイズ、使用荷重の刻印がされています。
ナットとワッシャーが1つずつ付属しています。
追加説明
カタログ価格

12,900 (税抜)/ 14,190 円(税込)

在庫数

最新在庫 : 2

(2025/05/01 23:45現在)

商品入数 1 販売単位
カタログページ 1811ページ
バリエーション一覧
EA638SV-31 M 6x38mm アイボルト(ステンレス製)
EA638SV-33 M 8x 9mm アイボルト(ステンレス製)
EA638SV-34 M 8x38mm アイボルト(ステンレス製)
EA638SV-36 M10x19mm アイボルト(ステンレス製)
EA638SV-37 M10x25mm アイボルト(ステンレス製)
EA638SV-38 M10x38mm アイボルト(ステンレス製)
EA638SV-40 M12x25mm アイボルト(ステンレス製)
EA638SV-41 M12x38mm アイボルト(ステンレス製)
EA638SV-43 M16x19mm アイボルト(ステンレス製)
EA638SV-44 M16x44mm アイボルト(ステンレス製)
EA638SV-47 M18x25mm アイボルト(ステンレス製)
EA638SV-48 M18x44mm アイボルト(ステンレス製)
EA638SV-52 M24x35mm アイボルト(ステンレス製)
EA638SV-53 M24x57mm アイボルト(ステンレス製)

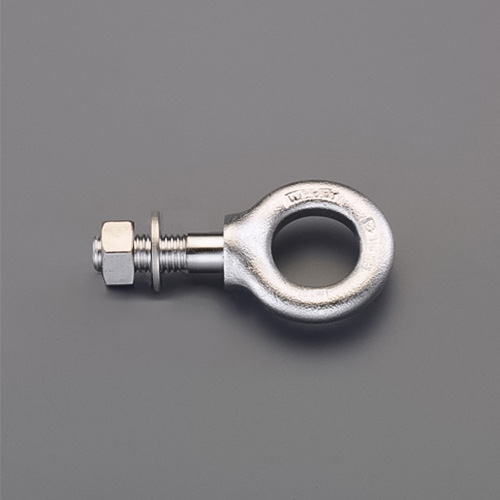

ウェブカタログ画像
※サイズ詳細は、エスコ寸法図を参照下さい。
  • ※サイズ詳細は、エスコ寸法図を参照下さい。
  • 世界のステンレス規格
  • ステンレス鋼(JIS G4303, G4304, G4305, G4306, G4307, G4308, G4309, G4313, G4314)
  • ※サイズ詳細は、エスコ寸法図を参照下さい。
  • サイズ(mm)\nB:57、C:63、D:50

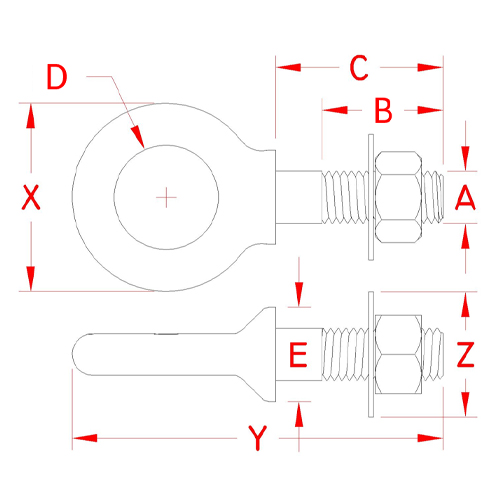

  • サイズ(mm)\nA:24、B:57、C:63、D:50、E:46.4\nX:95.7、Y:163.8、Z:46.2

資料

図面
  1. PDF

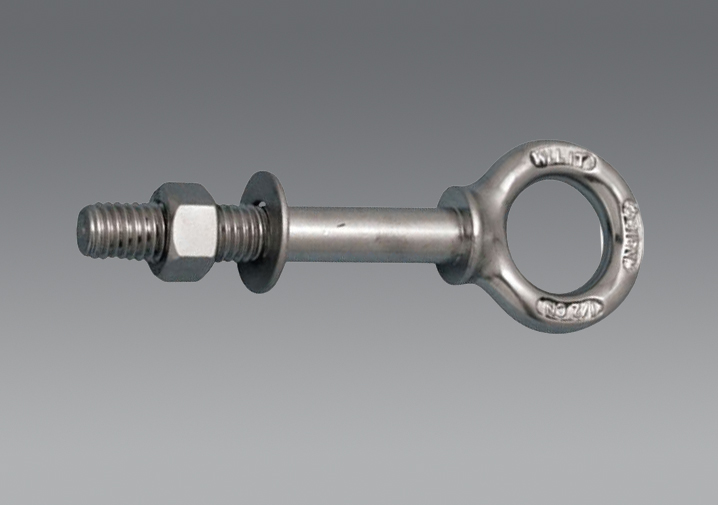

旧カタログ画像
