品番 : EA725XG-2

品名 : 600mm ハイトゲージ(デジタル)

仕様

メーカー 新潟精機 型番 VH-60D

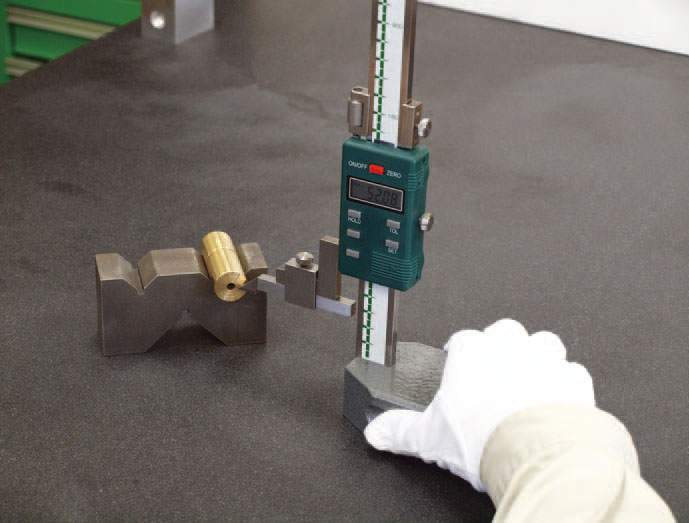

用途 金型、治工具の測定やケガキ作業に 測定範囲 0~600mm
最小目盛 0.01mm 精度 ±0.06mm
スライダー微動送り上下量 8mm 機能 任意の位置で0設定、ホールド、公差設定
電源 SR44×1個(テスト用付属) 本体幅(B+F) 263mm
本体高さ(A) 810mm 奥行(J) 120mm
重量 5kg 材質 バーニア:ステンレス、ベース:鋳鉄、スクライバー:超硬チップ付
付属品 ホルダーアーム、スクライバークランプ、スクライバー、φ6コレット、SR44 タイプ デジタル
【サイズ(画像参照)】(単位:mm)
A:810  B:161  C:52  D:95  E:50  F:102  G:32  H:10.5  I:76  J:120
測定面は耐磨耗性に優れた鋼貼り仕様
ホルダーアームと、スクライバークランプ使用で、ダイヤルインディケーター取付可能
精度保証のため、検査時の数値を記した検査表付き
※付属電池はテスト電池ですので新しい電池をご購入下さい。
<注意>
・ダイヤルインジケータを使用する場合は、誤差の影響を少なくするため、ワークと同じ高さのマスタを使い、比較測定を行ってください。
・最大許容誤差は、量子化誤差(±1カウント)含みません。
