品番 : EA729SB-10A
品名 : 0-100Pa 微差圧計
仕様
| 目盛範囲 | 0～100Pa | 圧力単位 | Pa |
|---|---|---|---|
| 圧力測定方式 | 差圧式 | 受圧エレメント | ダイヤフラム |
| 測定ガス体 | 空気及び非腐食性ガス（液体は不可） | 目盛形状 | エッジワイズ型（目盛長：約45mm） |
| 使用周囲温度 | -10～50℃（氷結なきこと） | 使用周囲湿度 | 90%RH以下（結露なきこと） |
| 計器本体耐圧力 | 50kPa | 外装材質 | アクリル樹脂、PVC |
| 耐久振動 | 5～10Hz 全振幅：10mm、10～50Hz 加速度全振幅：39m/s2（3軸方向各2h） | 耐久衝撃 | 100m/s2（3軸方向各6回） |
| 適合配管 | ビニール管またはゴム管（内径4） | 口金部 | 本体と一体成型 |
| 口金極性 | 高圧側「H」、低圧側「L」のマークにて口金部に表示 | 外径サイズ | 80(W)×85(D)×26(H)mm |
| 重量 | 90g | 精度 | ±2.5%F.S以内（23℃にて） |
| 受付エレメント材質 | シリコーンゴム | 受付エレメント耐圧力 | 20kPa |

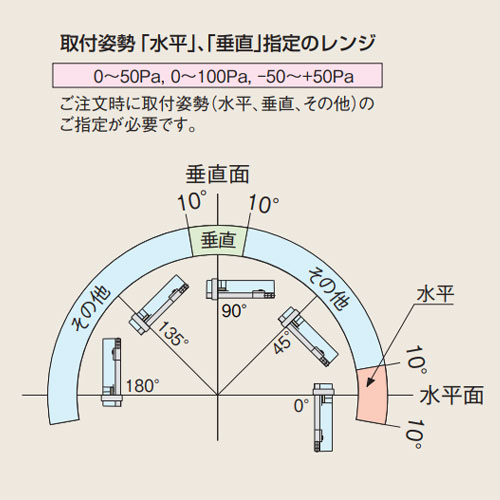

| 取付姿勢 | 垂直（指定） | ||
| 設置スペースを選ばない小型・軽量タイプ | |||
| 異常高圧突入にも影響を受けにくい独自の機構 | |||
| ヒステリシスの小さい高性能シリコーンダイヤフラム | |||
| 指針ぶれのないバンドリンク機構 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
18,600 円（税抜）／ 20,460 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 1 （2025/12/17 08:14現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 0831ページ | ||||
| バリエーション一覧 |
|---|
| EA729SB-5A 0- 50Pa 微差圧計 |
| EA729SB-10A 0-100Pa 微差圧計 |
| EA729SB-30A 0-300Pa 微差圧計(横目盛形) |
| EA729SB-50A 0-500Pa 微差圧計(横目盛形) |
| EA729SB-200A 0-2.0KPa 微差圧計 |
| EA729SB-300A 0-3.0KPa 微差圧計 |

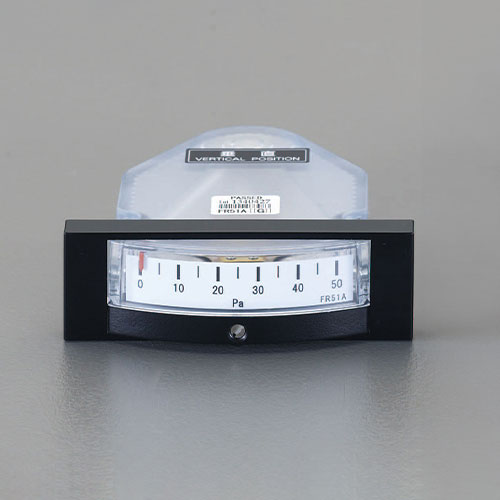

ウェブカタログ画像
