品番 : EA940DF-113
品名 : ６点 押しボタン開閉器(防雨形･ﾎｲｽﾄ用)
仕様
| 型式 | COB283 | 付属文字板 | 上、下、東、西、南、北 |
|---|---|---|---|
| ボタン数 | 6点(3組) | 定格絶縁電圧 | AC500V |
| 定格通電電流 | 15A | 使用電圧 | 3φ200/200V、 3φ400/440V |

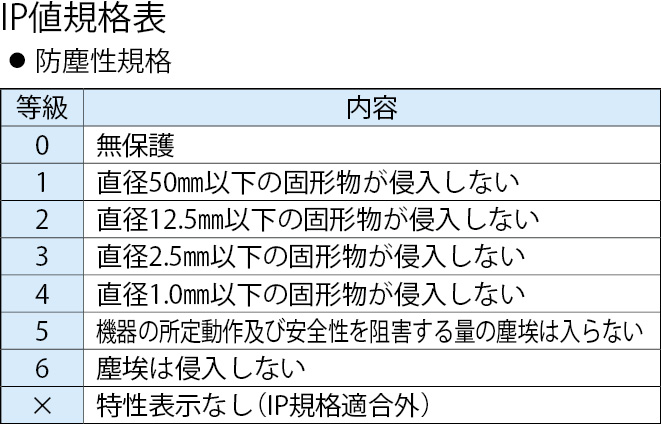

| 保護構造 | IP65 (JIS C 0920) ※適合ケーブルブッシュ使用時。 NEMA：4X準拠 電気用品安全法PSE 防雨形 |
絶縁抵抗 | 100MΩ以上(DC500Vメガー) |
| 材質/色 | ケース： 高衝撃性ABS樹脂／橙色（マンセル7.5YR7/13相当） ケース締め付けねじ：ステンレス（±ねじ） ケーブルブッシュ：合成ゴム／黒色 |
耐電圧 | AC2，500V 1分間 |
| 耐振動 | 誤動作：10～55Hz 複振幅1.5mm | 耐衝撃 | 耐久：500m/s2 誤動作：100m/s2 |
| 周囲温度 | －15℃～＋40℃(ただし氷結または結露しないこと) | 相対湿度 | 45～85％RH |
| 接続端子 | M4ねじ(圧着端子式) | 取付姿勢 | 適正なキャブタイヤケーブルで配線されたものを、ケーブル挿入口が上になるように取り付けること。 |
| 適合規格 | JIS C 8201-3、 JIS C 0920、 電気用品安全法PSE適合品 |
最大適用電動機容量 | 2.2kW×3 |

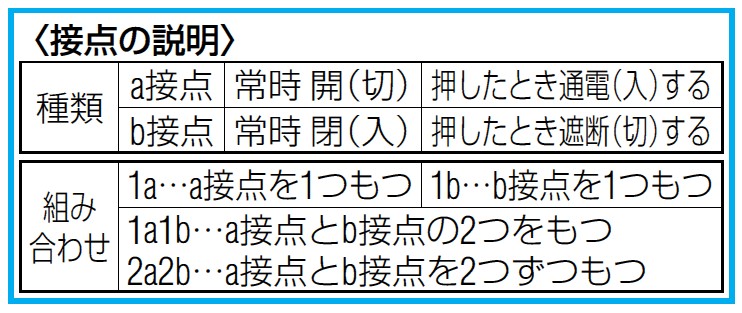

| 適合ケーブル径 | φ10.3～φ13.5mm | 接点構成 | 2a-2a-2a-2a-2a-2a |
| 重量 | 530g | ||
| ホイスト用押ボタン開閉器（電動機直接操作用） ※「電動機直接操作用」は、電磁開閉器などを介さずに電源から電気を直接、電動機に供給して操作する押ボタン開閉器のことです。 |
|||
| ユニット固定式（ボタンパッキン露出構造） | |||
| 機械的インターロック付 | |||
| 上/下、東/西など同時投入ができませんので安全にご使用いただけます。 | |||
| あらかじめ仕様が決まっている組立完成品です。 | |||
| 商品はモデルチェンジ予定品です。 ※新旧タイプ：画像をご確認ください |
|||
| 追加説明 |
|
|---|
| カタログ価格 |
27,100 円（税抜）／ 29,810 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 6 （2024/05/16 00:16現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1259ページ | ||||
| バリエーション一覧 |
|---|
| EA940DF-111 ２点 押しボタン開閉器(防雨形･ﾎｲｽﾄ用) |
| EA940DF-112 ４点 押しボタン開閉器(防雨形･ﾎｲｽﾄ用) |
| EA940DF-113 ６点 押しボタン開閉器(防雨形･ﾎｲｽﾄ用) |
