品番 : EA940DH-109A
品名 : 125V/6A 2極双投/トグルスイッチ
仕様
| メーカー | NKKスイッチズ | 型番 | M-N25S1S |
|---|---|---|---|
| 極数 | 2極双投 | スイッチ特性 | ON-〈ON〉 |
| 接点容量 | 6A 125V AC 3A 250V AC 3A 30V DC |
パネルカット | 6.5mm |
| 端子形状 | ハンダ端子 | 接触抵抗 | 10mΩ以下 |
| 接点仕様 | 銀 | 使用温度範囲 | －30～85℃ |
| 操作部形状 | 基本レバー | パネル取付方法 | ねじ取付け |
| パネル取付穴寸法目安 | φ6.5mm | 取付可能パネル厚目安 | 最大5.5mm |
| 動作方式 | モメンタリ形 | 動作方式（オルタネイトとモメンタリについて） | 押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。 |
| スイッチ特性の〈 〉はモメンタリになります。 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
960 円（税抜）／ 1,056 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 1 （2025/05/02 09:11現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1240ページ | ||||
| バリエーション一覧 |
|---|
| EA940DH-107A 125V/6A 2極双投/トグルスイッチ |
| EA940DH-108A 125V/6A 2極双投/トグルスイッチ |
| EA940DH-109A 125V/6A 2極双投/トグルスイッチ |
| EA940DH-110A 125V/4A 3極双投/トグルスイッチ |
| EA940DH-111A 125V/4A 4極双投/トグルスイッチ |

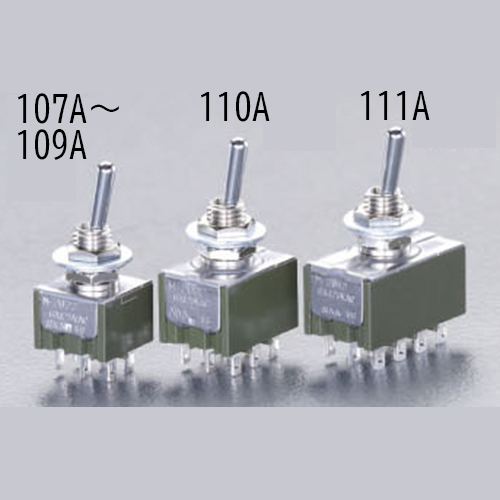

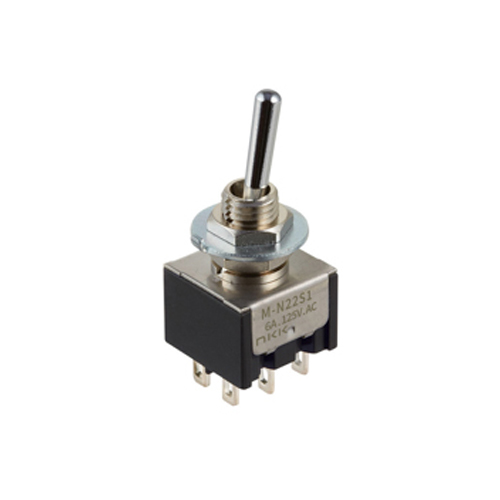

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")

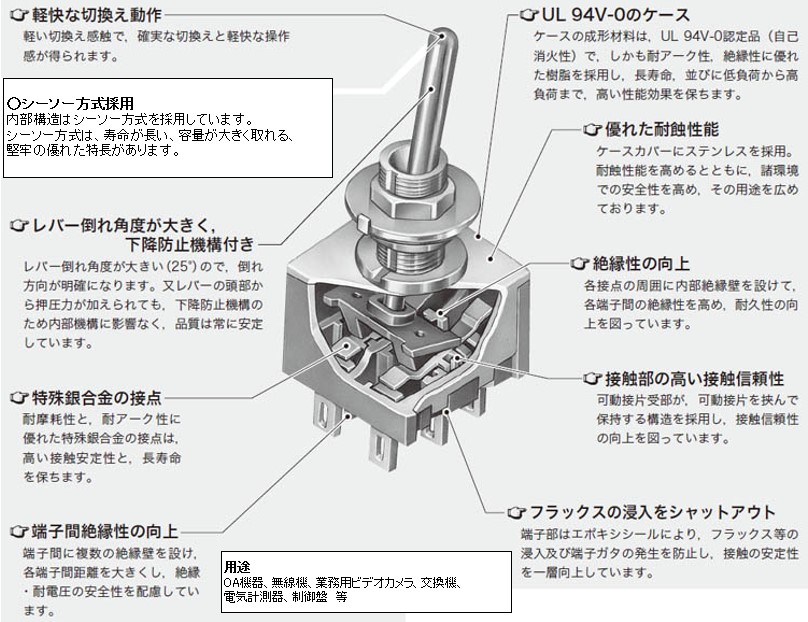

.jpg "サブ画像")

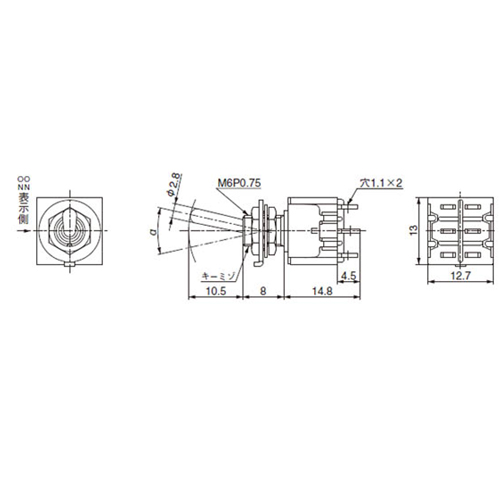

.jpg "エスコ寸法図")
