品番 : EA940DH-703
品名 : 125V/ 3A 単極双投/超小型 ｷｰﾛｯｸｽｲｯﾁ
仕様
| メーカー | NKKスイッチズ | 型番 | SK-13EDS1 |
|---|---|---|---|
| 用途 | アミューズメント機器、情報通信機器、防災機器、FA機器、セキュリティ機器の電源スイッチや操作スイッチなどに | 電流容量 | 3A 125V AC |
| 極数 | 単極双投 | スイッチ特性 | ON-OFF-ON |
| ノッチ数 | 3(45°) | 端子部形状 | はんだ端子 |
| パネル取付方法 | ねじ取付け | パネル取付寸法 | M12 |
| 鍵抜差位置 | 中央のみ | 外形サイズ | 32.7×15mm (※キー、端子除く) |
| 操作部サイズ | 15.3mm (※キー差込状態突出部) |
接触抵抗 | 10ｍΩ以下 |
| 使用温度範囲 | -25～70℃ | ||
| ・打接点摺動接触方式 ・短銅形で省スペース ・高いセキュリティ |
|||
| RoHS対応品 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
2,330 円（税抜）／ 2,563 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 11 （2025/06/18 06:42現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1240ページ | ||||
| バリエーション一覧 |
|---|
| EA940DH-701 125V/ 3A 単極双投/超小型 ｷｰﾛｯｸｽｲｯﾁ |
| EA940DH-702 125V/ 3A 単極双投/超小型 ｷｰﾛｯｸｽｲｯﾁ |
| EA940DH-703 125V/ 3A 単極双投/超小型 ｷｰﾛｯｸｽｲｯﾁ |

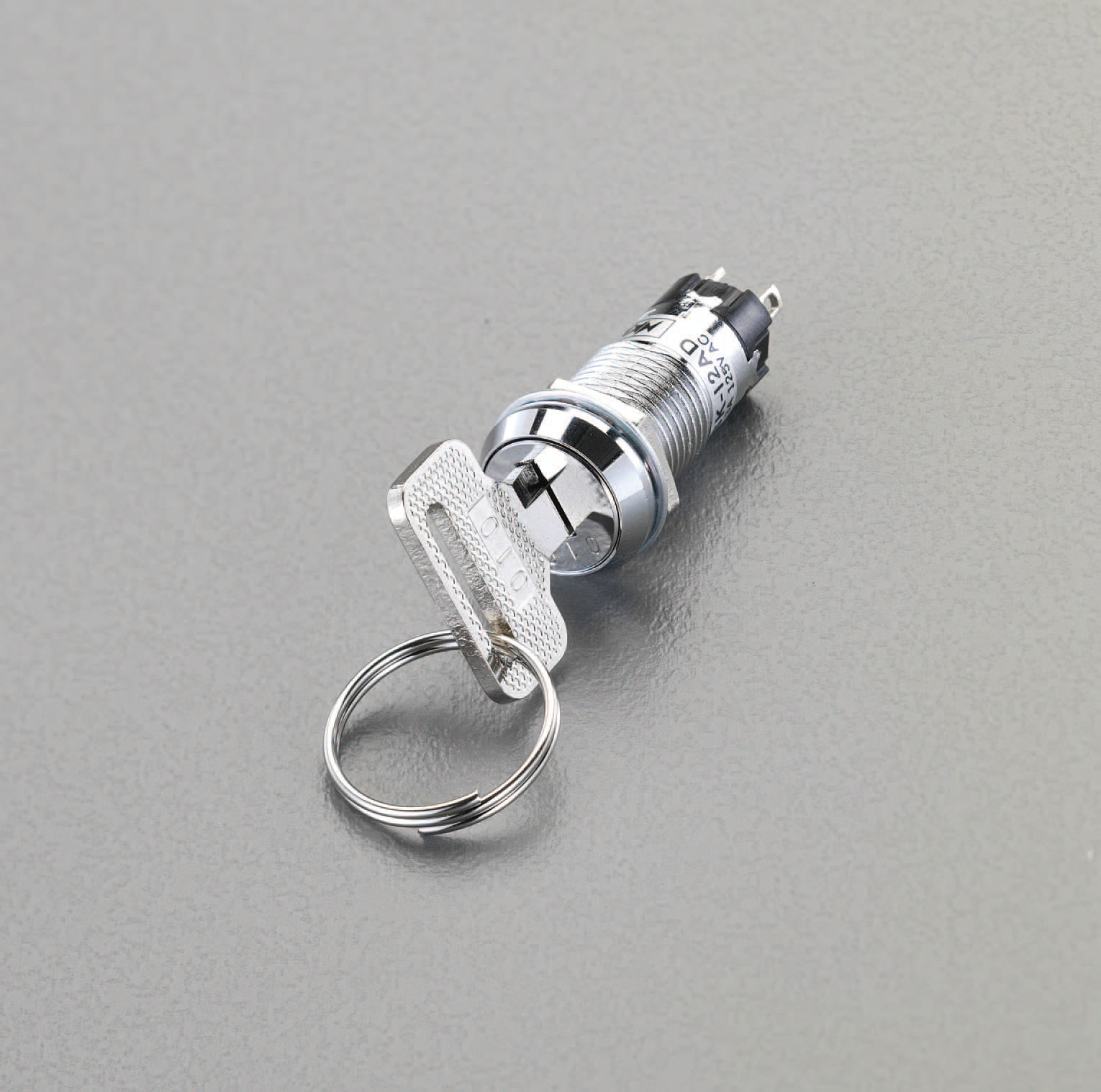

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
※画像は代表画像です

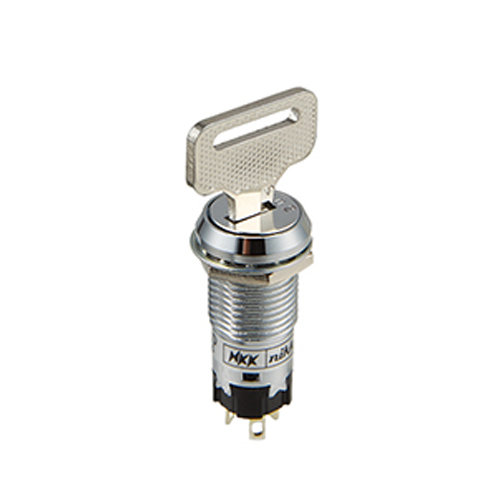

.jpg "サブ画像")

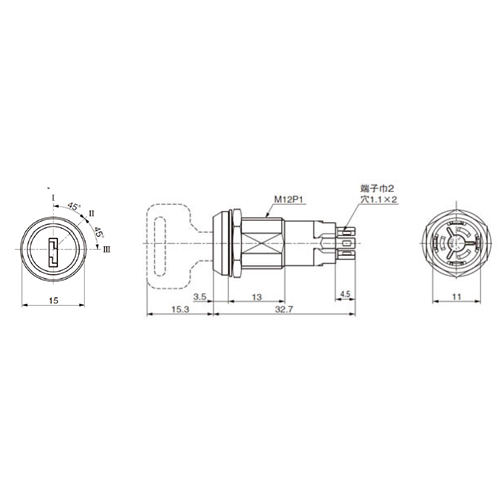

.jpg "エスコ寸法図")
資料
| 仕様 |
|
|---|
