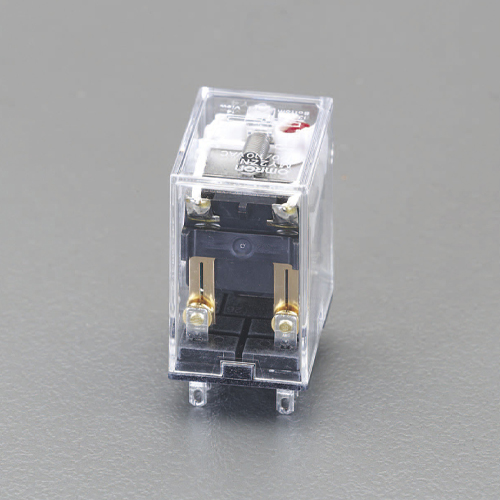

品番 : EA940MP-53H
品名 : DC24V/2cﾂｲﾝ/5A[LED付]汎用ﾘﾚｰ/ﾀﾞｲｵｰﾄﾞ内蔵
仕様
| メーカー | オムロン（omron） | 型番 | MY2ZN-D2 |
|---|---|---|---|
| 極数 | 2極 | 動作表示 | LED |
| 保護構造 | 閉鎖型（ケース入り） | 端子構造 | プラグイン端子 |
| コイル定格 | DC24V 36.9mA | コイル抵抗 | 650Ω |
| 動作電圧 | 80%以下 | 復帰電圧 | 10%以上 |
| 最大許容電圧 | 110% | 消費電力 | 約0.9W |

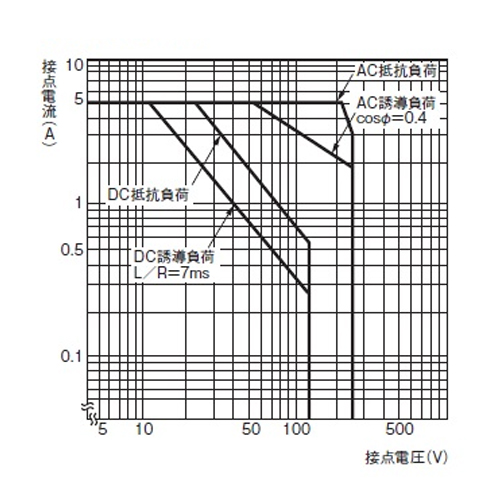

| 接点定格負荷 | 抵抗負荷：AC220V 5A DC24V 5A 誘導負荷：AC220V 2A（cosφ=0.4） DC24V 2A（L/R=7ms） |
定格通電電流 | 5A |
| 最大接点電圧 | AC250V DC125V |
最大接点電流 | AC：5A DC：5A |
| 接点構成 | 2c | 接点機構 | ツイン |
| 接点材質 | Auメッキ＋Ag | 接触抵抗 | 50mΩ以下 |
| 動作時間 | 20ms以下 | 復帰時間 | 20ms以下 |
| 絶縁抵抗 | 100MΩ以上 (DC500V絶縁抵抗計にて) | 耐電圧 | コイルと接点間: AC2000V 異極接点間: AC2000V 同極接点間: AC1000V（50/60Hz 1min） |
| 使用温度範囲 | -55℃～60℃ | サイズ | 21.5(W)×28(D)×36(H)mm |
| 質量 | 約35g | ||

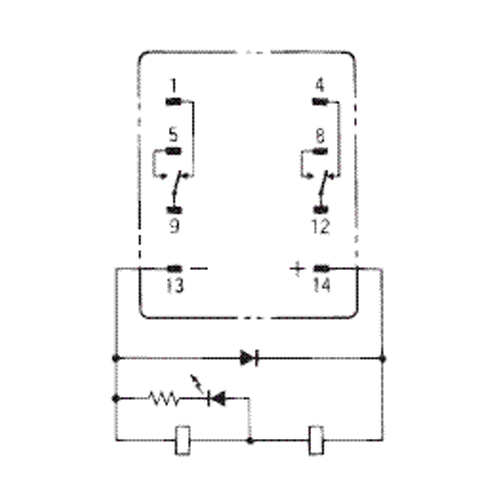

| コイルサージ吸収用ダイオード内蔵形 | |||
| 動作表示灯付き | |||
| 追加説明 |
|
|---|
| カタログ価格 |
3,560 円（税抜）／ 3,916 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 8 （2025/05/01 23:18現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1235ページ | ||||
| バリエーション一覧 |
|---|
| EA940MP-51 AC100V/2cﾂｲﾝ/ 5A[LED付]汎用リレー |
| EA940MP-52 AC200V/2cﾂｲﾝ/ 5A[LED付]汎用リレー |
| EA940MP-53 DC24V/2cﾂｲﾝ/ 5A[LED付]汎用リレー |
| EA940MP-53H DC24V/2cﾂｲﾝ/5A[LED付]汎用ﾘﾚｰ/ﾀﾞｲｵｰﾄﾞ内蔵 |
| その他関連 | |
|---|---|
| 本体 | EA940MR-12A : ２Ｃ リレー用 ソケット |
ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
.jpg "サブ画像")
.jpg "サブ画像")

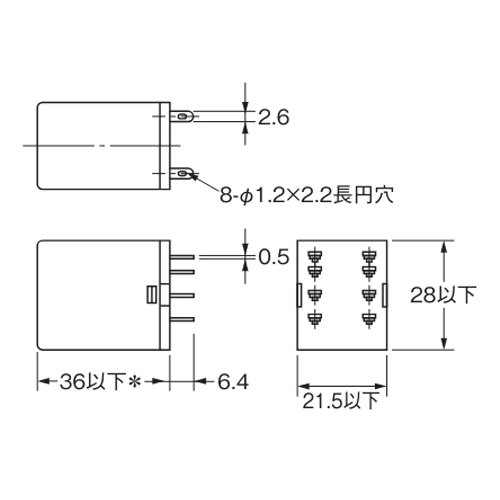

.jpg "エスコ寸法図")
