品番 : EA947SG-6
品名 : 3/4"xCTG 22 ﾎﾞｯｸｽ接続ｺﾈｸﾀｰ(ｱﾝｸﾞﾙ/厚鋼用)
仕様
| メーカー | 日本シーム工業 | 型番 | W-PCA-9022 |
|---|---|---|---|
| 仕様 | 厚鋼用 | 呼び | 3/4 |
| 接続フレキ | 22 | ねじサイズ | CTG22 |
| 内径 | 19.5mm | 外径 | 43mm |
| 取付ねじ | 14mm | 突出 | 長さ：46mm 高さ：51mm |
| 制御盤最小取付穴寸法 | 27mm | 材質 | 亜鉛ダイカスト製（電気亜鉛メッキ処理） |
| 重量 | 155g | ||

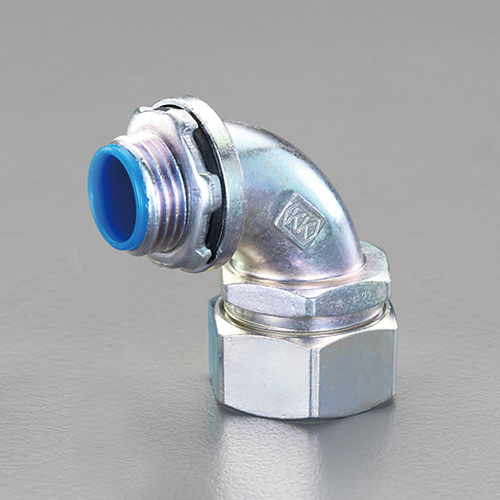

| フレキシブルチューブをボックスに接続する90°アングルコネクター | |||
| 接続ねじの内側には、ナイロン製ブッシング（青色）が装着済みで、入線時にケーブルを傷めません。 ※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます。 |
|||
| 防水仕様 | |||
| RoHS対応品 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
1,040 円（税抜）／ 1,144 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 5 （2025/05/02 18:21現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1187ページ | ||||
| バリエーション一覧 |
|---|
| EA947SG-4 1/2"xCTG 16 ﾎﾞｯｸｽ接続ｺﾈｸﾀｰ(ｱﾝｸﾞﾙ/厚鋼用) |
| EA947SG-6 3/4"xCTG 22 ﾎﾞｯｸｽ接続ｺﾈｸﾀｰ(ｱﾝｸﾞﾙ/厚鋼用) |
| EA947SG-8 1" xCTG 28 ﾎﾞｯｸｽ接続ｺﾈｸﾀｰ(ｱﾝｸﾞﾙ/厚鋼用) |
