品番 : EA948CA-76

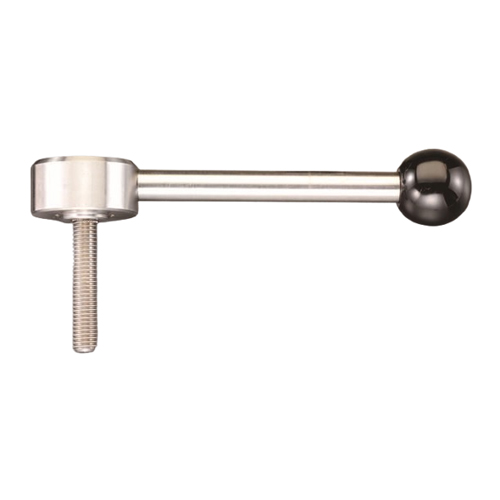

品名 : M10x50mm [ステンレス製]雄ねじフラットテンションレバー

仕様

メーカー イマオコーポレーション 型番 FT10X50-SUS
材質 SUS303、グリップ:フェノール樹脂 ねじ径 M10

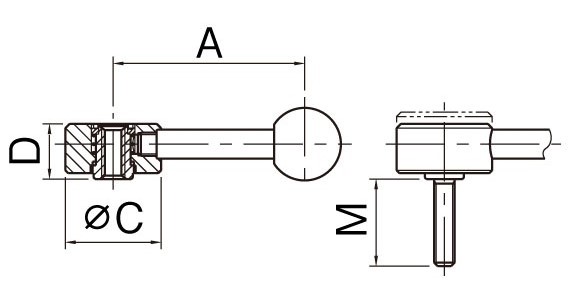

サイズ(mm) A:131、C:41、D:22、M:50 入数 1個

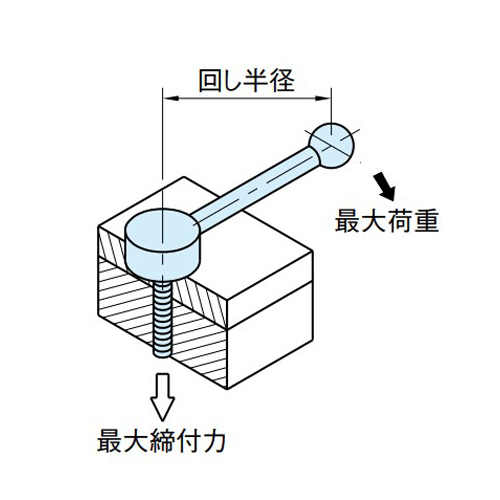

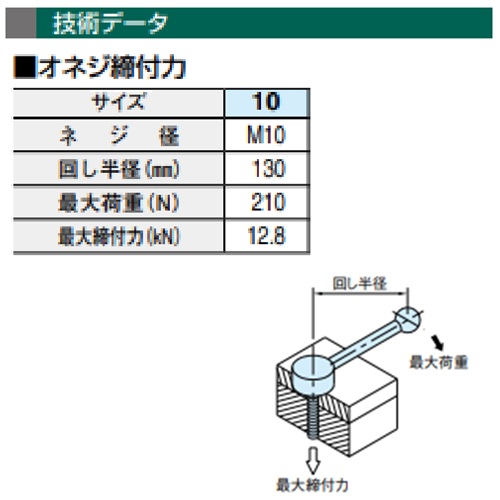

回し半径(mm) 130 最大荷重(N) 210
最大締付力(kN) 12.8
本体の高さが低い上、レバー角度0°でフラットの為、上下にスペースのない場所に最適です。

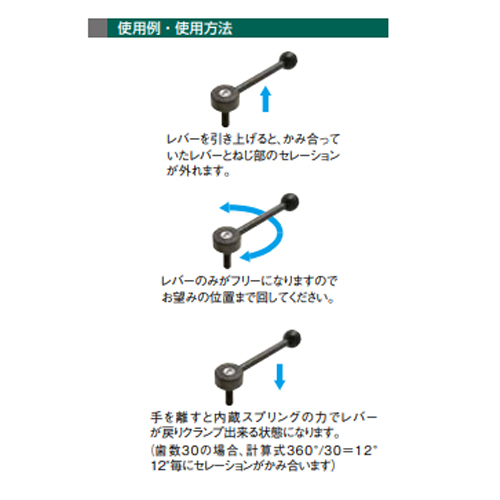

操作時にレバーの干渉が発生する場合に、短いレバーを取付け使用できます。
RoHS対応品
追加説明
カタログ価格

10,200 (税抜)/ 11,220 円(税込)

在庫数

最新在庫 : 4

(2024/05/06 22:43現在)

商品入数 1 販売単位
カタログページ 1275ページ

代替品

EA948CA-56
  • 品番

    EA948CA-56

  • コメント

    材質:SUM22L黒染め

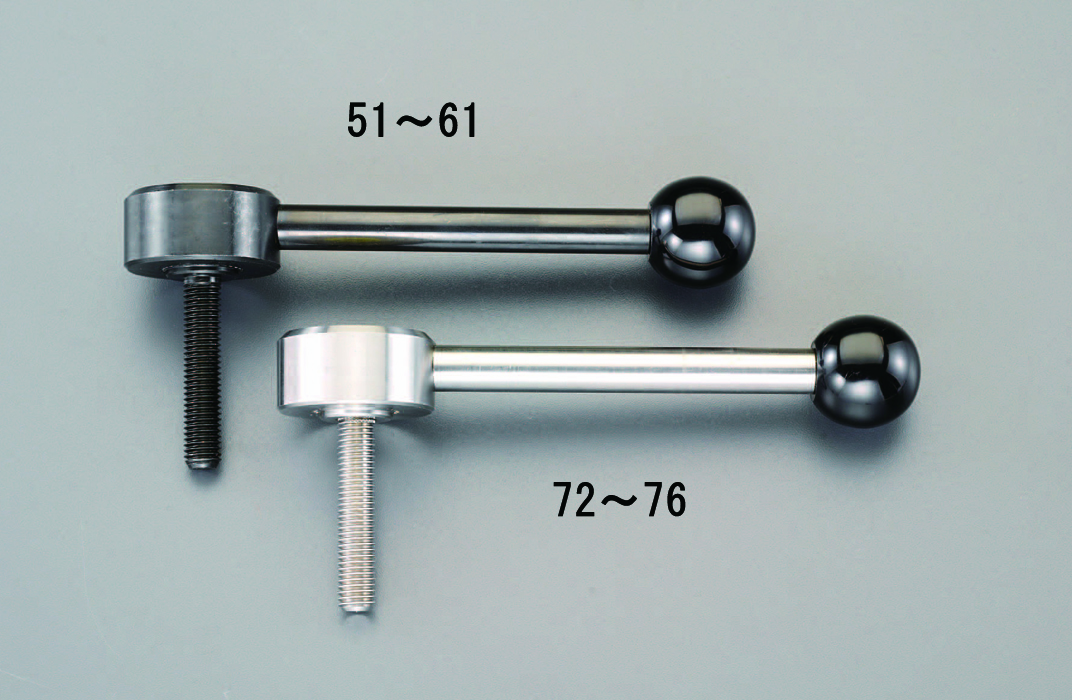

バリエーション一覧
EA948CA-51 M8x30mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-52 M8x40mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-53 M8x50mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-54 M10x30mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-55 M10x40mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-56 M10x50mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-59 M12x40mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-60 M12x50mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-61 M12x60mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-72 M8x40mm [ステンレス製]雄ねじフラットテンションレバー
EA948CA-73 M8x50mm [ステンレス製]雄ねじフラットテンションレバー
EA948CA-74 M10x30mm [ステンレス製]雄ねじフラットテンションレバー
EA948CA-75 M10x40mm [ステンレス製]雄ねじフラットテンションレバー
EA948CA-76 M10x50mm [ステンレス製]雄ねじフラットテンションレバー
