品番 : EA948CC-1
品名 : M5 雌ねじクランプレバー(ｼﾙﾊﾞｰｸﾞﾚｰ)
仕様
| メーカー | 鍋屋バイテック（NBK） | 型番 | LDF-5-SG |
|---|---|---|---|

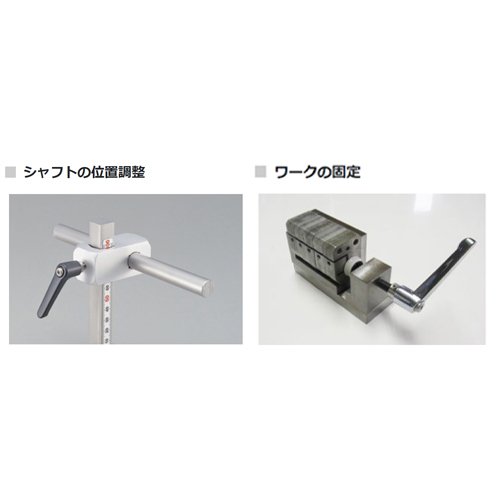

| 用途 | シャフトの位置調整、ワークの固定に | ねじサイズ | M5（ピッチ：0.8） |
| サイズ | R：45mm、H：35mm、d：10mm | 歯数 | 18 |
| 最大荷重 | 60N | 最大締付力 | 3.9kN |
| カラー | シルバー | 重量 | 33g |
| 材質 | レバー：亜鉛ダイカスト（静電塗装） ねじ：SUM22L（四三酸化鉄皮膜） 止めねじ：スチール（四三酸化鉄皮膜） スプリング：ステンレス鋼線またはSWPB |
||
| 雌ねじタイプのクランプレバー | |||
| レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装 | |||

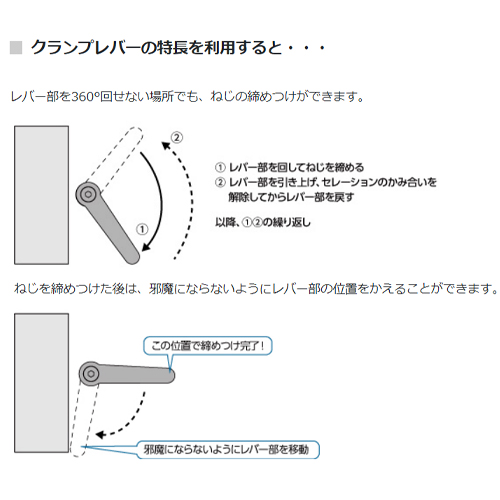

| ねじを締めつけた後は、邪魔にならないようにレバー部の位置をかえることができます。 | |||
| <工具レス化による作業効率アップ> クランレバーを使用することで、レンチやスパナなど、ねじを操作するための工具が不要になり作業効率がアップ！ 装置の段取り替えなど、ネジを頻繁に操作する箇所に効果的！ |
|||

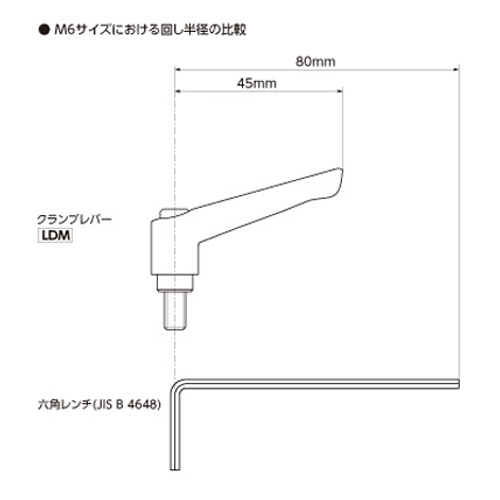

| <装置の省スペース化> 一般的な工具より、回し半径が小さくねじの操作をするためのスペースを削減できます。 |
|||

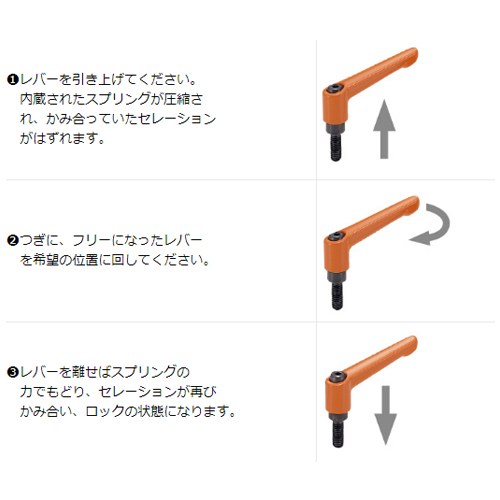

| <クランプレバーとは> クランプレバーとは、工具を使用せず、レバーを回してねじを効率的に締めつけたり、ゆるめたりするための機械要素部品です。 レバー部を引き上げることで、ねじ部とのセレーションのかみ合いが解除され、フリー（レバー部を回してもねじ部が回らない）状態になるため、狭いスペースでも操作が可能なことが最大の特長です。 |
|||
| 追加説明 |
|
|---|
| カタログ価格 |
960 円（税抜）／ 1,056 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 22 （2024/05/18 05:02現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1273ページ | ||||
| バリエーション一覧 |
|---|
| EA948CC-1 M5 雌ねじクランプレバー(ｼﾙﾊﾞｰｸﾞﾚｰ) |
| EA948CC-2 M6 雌ねじクランプレバー(ｼﾙﾊﾞｰｸﾞﾚｰ) |
| EA948CC-3 M8 雌ねじクランプレバー(ｼﾙﾊﾞｰｸﾞﾚｰ) |
| EA948CC-4 M10 雌ねじクランプレバー(ｼﾙﾊﾞｰｸﾞﾚｰ) |
| EA948CC-5 M12 雌ねじクランプレバー(ｼﾙﾊﾞｰｸﾞﾚｰ) |

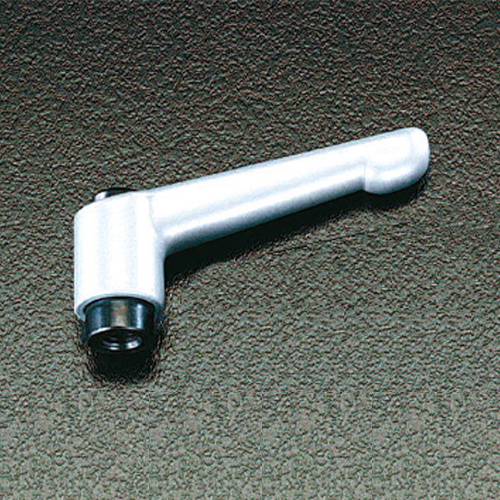

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")

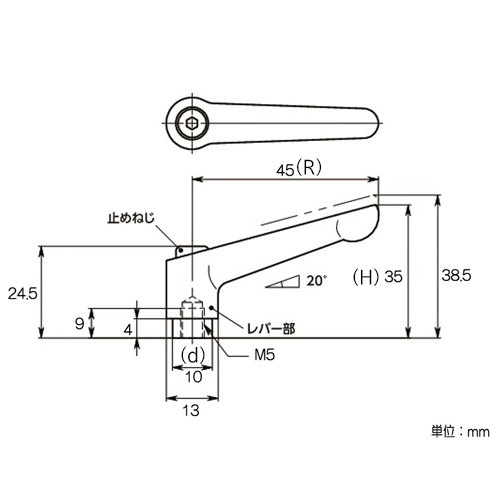

※サイズ詳細は、エスコ寸法図を参照下さい。
.jpg "エスコ寸法図")
.jpg "商品説明")
.jpg "商品説明")
.jpg "商品説明")
.jpg "商品説明")
