品番 : EA948CH-112

品名 : M8x50mm 雄ねじカムレバー(回転式)

仕様

メーカー イマオコーポレーション 型番 KCL08X50
ねじサイズ M8X50 レバー長さ 96mm
高さ 28.8mm クランプ力 8kN
レバー荷重 350N 使用温度 -30~90℃
材質 レバー:アルミダイカスト(黒色粉体塗装)、
丸ナット・ねじ:SUM22L(亜鉛三価クロメート)、
スラストワッシャー:ポリアミド(ガラス繊維強化)、
Oリング:EPDM
質量 113g
一度適正な量をねじ込めば、レバーを倒したり起こしたりする操作のみで、クランプ・アンクランプが行えます。
オネジ回転タイプはネジ部が回転しますのでレバーの向き、倒し具合、荷重を任意調整できます。
RoHS対応品
追加説明
カタログ価格

2,310 (税抜)/ 2,541 円(税込)

在庫数

最新在庫 : 3

(2025/07/01 20:05現在)

商品入数 1 販売単位
カタログページ 1259ページ
バリエーション一覧
EA948CH-101 M5x20mm 雄ねじカムレバー(回転式)
EA948CH-102 M5x30mm 雄ねじカムレバー(回転式)
EA948CH-103 M5x40mm 雄ねじカムレバー(回転式)
EA948CH-104 M5x50mm 雄ねじカムレバー(回転式)
EA948CH-105 M6x20mm 雄ねじカムレバー(回転式)
EA948CH-106 M6x30mm 雄ねじカムレバー(回転式)
EA948CH-107 M6x40mm 雄ねじカムレバー(回転式)
EA948CH-108 M6x50mm 雄ねじカムレバー(回転式)
EA948CH-109 M8x25mm 雄ねじカムレバー(回転式)
EA948CH-110 M8x30mm 雄ねじカムレバー(回転式)
EA948CH-111 M8x40mm 雄ねじカムレバー(回転式)
EA948CH-112 M8x50mm 雄ねじカムレバー(回転式)
EA948CH-113 M10x25mm 雄ねじカムレバー(回転式)
EA948CH-114 M10x30mm 雄ねじカムレバー(回転式)
EA948CH-115 M10x40mm 雄ねじカムレバー(回転式)
EA948CH-116 M10x50mm 雄ねじカムレバー(回転式)
ウェブカタログ画像
※画像は代表画像です

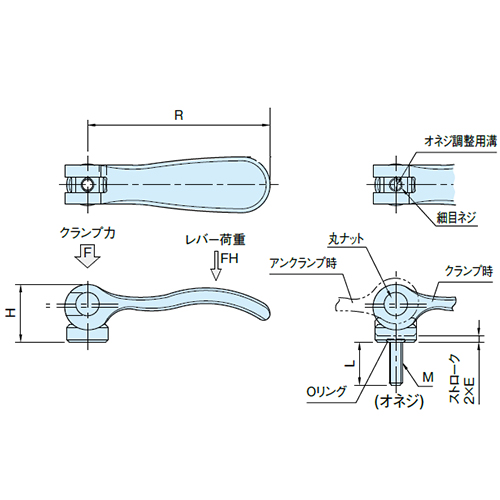

※サイズ詳細は、エスコ寸法図を参照ください。
  • ※画像は代表画像です\n※サイズ詳細は、エスコ寸法図を参照ください。
  • オネジ回転タイプの取付方法
  • R:96㎜     H:28.8㎜
