品番 : EA948CH-5
品名 : M5 雌ねじカムレバー
仕様
| メーカー | イマオコーポレーション | 型番 | KCL05 |
|---|---|---|---|
| ねじサイズ | M5 | レバー長さ | 70.4mm |
| 高さ | 22.2mm | クランプ力 | 4ｋN |
| レバー荷重 | 120N | 使用温度 | -40～90℃ |
| 材質 | レバー：アルミダイカスト(黒色粉体塗装)、 丸ナット・ねじ：SUM22L(亜鉛三価クロメート)、 スラストワッシャー：ポリアミド(ガラス繊維強化) |
質量 | 29g |
| 一度適正な量をねじ込めば、レバーを倒したり起こしたりする操作のみで、クランプ・アンクランプが行えます。 | |||
| RoHS対応品 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
1,780 円（税抜）／ 1,958 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 3 （2025/08/17 05:08現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1259ページ | ||||
| バリエーション一覧 |
|---|
| EA948CH-1 M3 雌ねじカムレバー |
| EA948CH-2 M4 雌ねじカムレバー |
| EA948CH-3 M4 雌ねじカムレバー |
| EA948CH-4 M5 雌ねじカムレバー |
| EA948CH-5 M5 雌ねじカムレバー |
| EA948CH-6 M6 雌ねじカムレバー |
| EA948CH-7 M8 雌ねじカムレバー |

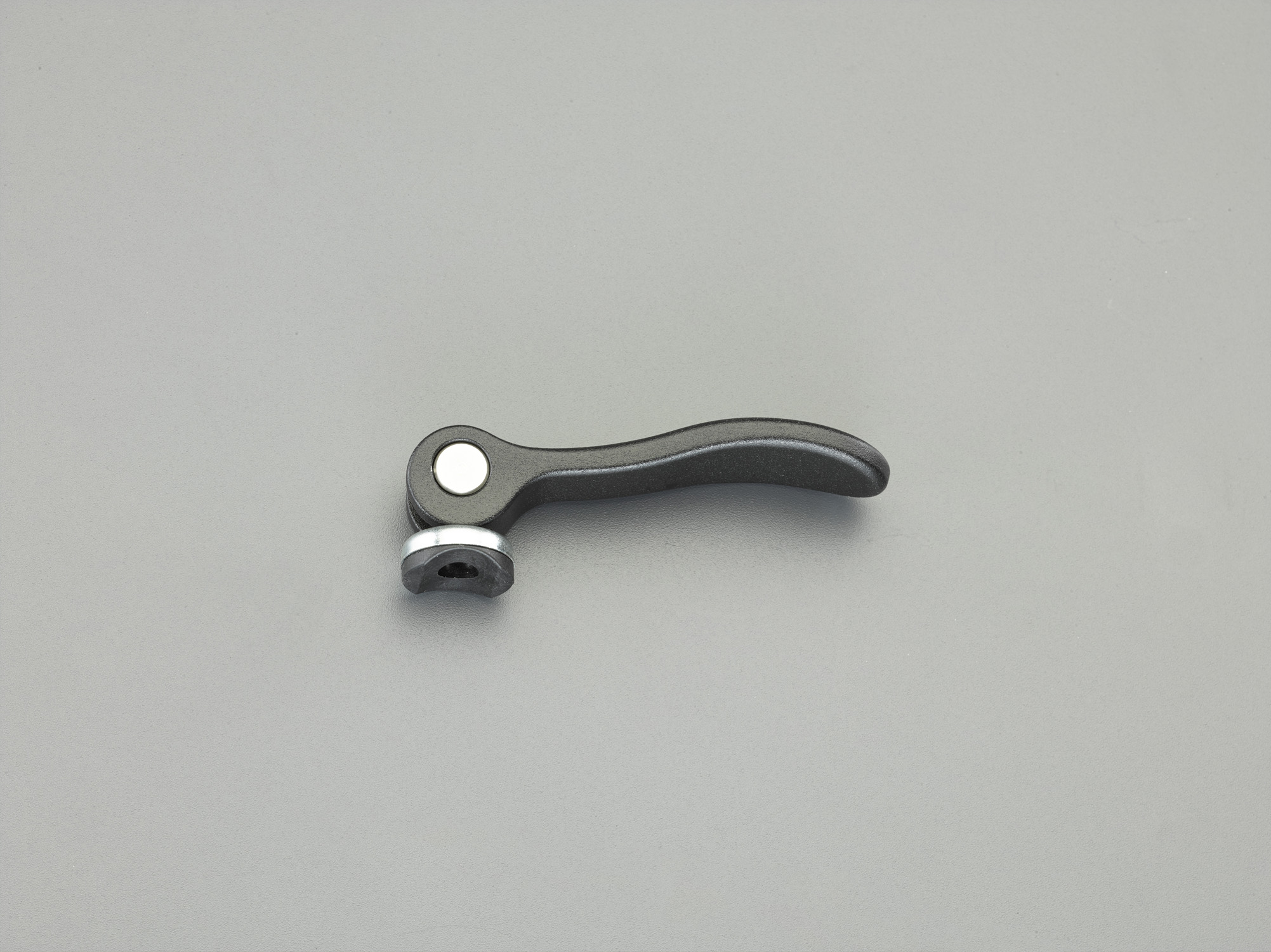

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
.jpg "エスコ寸法図")
資料
| カタログ |
|
|---|
※サイズ詳細は、エスコ寸法図を参照ください。
