品番 : EA948DA-57

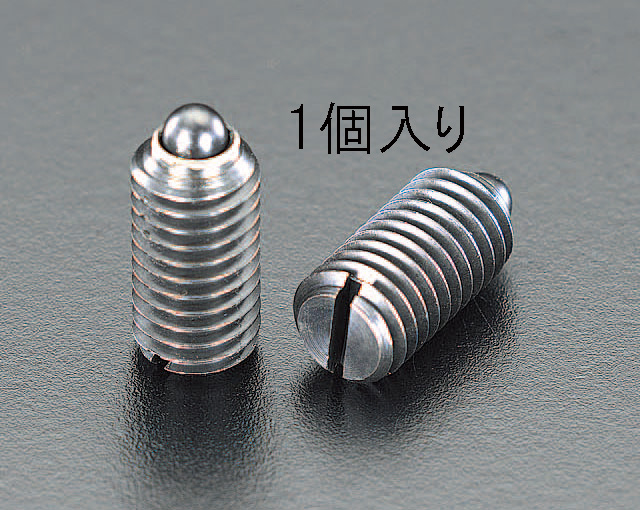

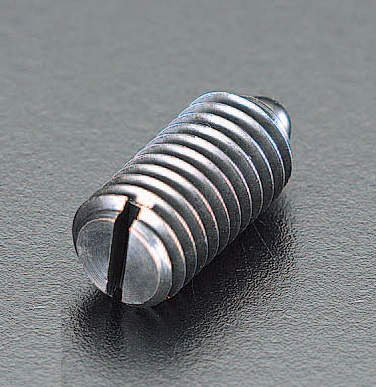

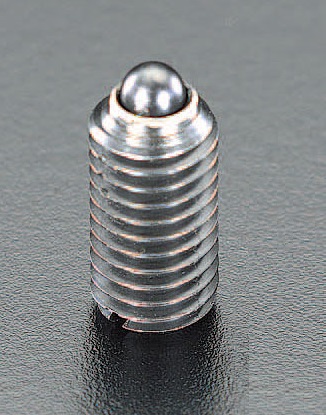

品名 : M16 重荷重ショートプランジャー

仕様

メーカー イマオコーポレーション 型番 SPL16
用途 突き出し、位置決め用に(中荷重用) ねじサイズ M16
本体長さ 24mm センターピン径 8.5mm
荷重(最小~最大) 45~100N 取付け方法 ねじ込み
レンチ穴 マイナス 耐熱温度 100℃
材質 本体:スチール(SUM22L)、
コイルバネ:SWPA
センターピン:スチール(HRC50~60)
質量 24g
全長が短く狭いスペースでのご利用に便利です。

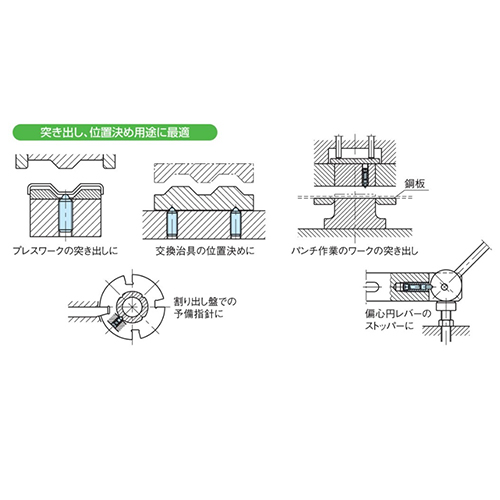

先端側から位置調整ができるため、プレス・金型などのストッパー・突き出し・位置決めに最適です。
追加説明
カタログ価格

935 (税抜)/ 1,029 円(税込)

在庫数

最新在庫 : 6

(2025/07/01 20:05現在)

商品入数 1 販売単位
カタログページ 1260ページ
バリエーション一覧
EA948DA-52 M5 重荷重ショートプランジャー
EA948DA-53 M6 重荷重ショートプランジャー
EA948DA-54 M8 重荷重ショートプランジャー
EA948DA-55 M10 重荷重ショートプランジャー
EA948DA-56 M12 重荷重ショートプランジャー
EA948DA-57 M16 重荷重ショートプランジャー
EA948DA-58 M20 重荷重ショートプランジャー
ウェブカタログ画像
※画像は代表画像です

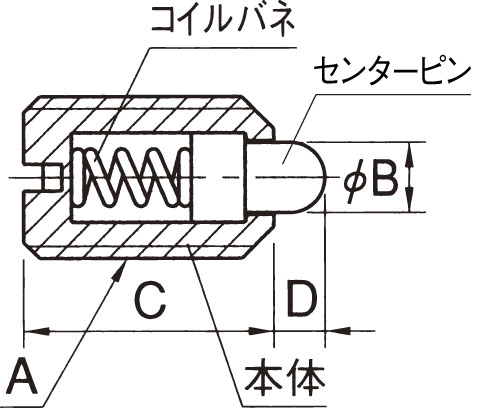

※サイズ詳細は、エスコ寸法図を参照ください。
  • ※画像は代表画像です\n※サイズ詳細は、エスコ寸法図を参照ください。

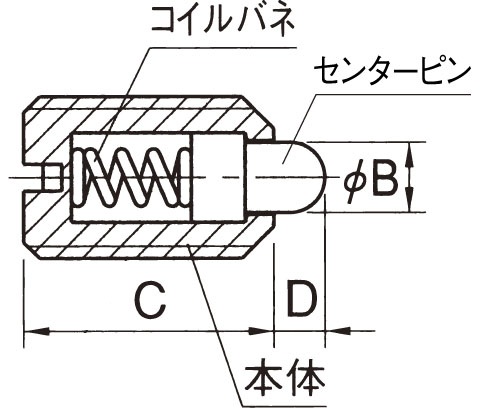

  • B:8.5mm     C:24㎜     D:4.5㎜

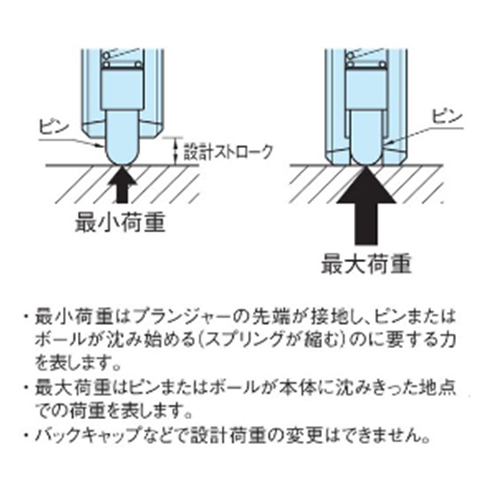

  • 荷重表示について
