品番 : EA948DA-69

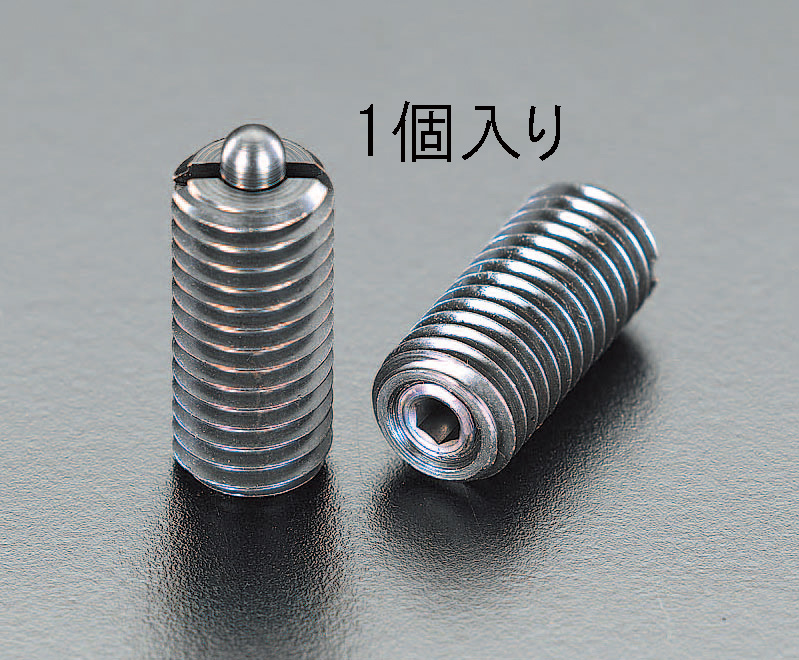

品名 : M20 中荷重スプリングプランジャー

仕様

メーカー イマオコーポレーション 型番 PL20
ねじサイズ M20 用途 突き出し、位置決め用に(中荷重用)
本体長さ 40mm センターピン径 10mm
荷重(最小~最大) 60~120N 取付方法 ねじ込み
レンチ穴 六角/専用 耐熱温度 100℃
材質 本体:SUM22L(四三酸化鉄皮膜)
コイルバネ:SWPA
センターピン:SUM22L(HRC56~60)
質量 67g
先端側から位置調整ができるため、プレス・金型などのストッパー・突き出し・位置決めに最適です。
追加説明
カタログ価格

2,100 (税抜)/ 2,310 円(税込)

在庫数

最新在庫 : 1

(2025/07/20 07:29現在)

商品入数 1 販売単位
カタログページ 1261ページ
バリエーション一覧
EA948DA-61 M3 中荷重スプリングプランジャー
EA948DA-62 M4 中荷重スプリングプランジャー
EA948DA-63 M5 中荷重スプリングプランジャー
EA948DA-64 M6 中荷重スプリングプランジャー
EA948DA-65 M8 中荷重スプリングプランジャー
EA948DA-66 M10 中荷重スプリングプランジャー
EA948DA-67 M12 中荷重スプリングプランジャー
EA948DA-68 M16 中荷重スプリングプランジャー
EA948DA-69 M20 中荷重スプリングプランジャー
ウェブカタログ画像
※画像は代表画像です

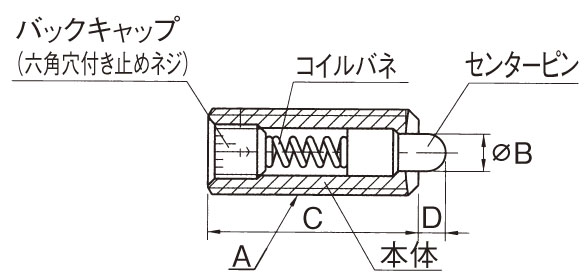

※サイズ詳細は、エスコ寸法図を参照ください。
  • ※画像は代表画像です\n※サイズ詳細は、エスコ寸法図を参照ください。
  • B:10㎜     C:40㎜     D:7㎜
