品番 : EA948DB-101

品名 : 5x 4mm ボールプランジャー(樹脂ケース)

仕様

メーカー イマオコーポレーション 型番 EBP4
用途 しゅう動部の位置決め用に 本体長さ 5mm
ボール径 3mm 荷重(最小~最大) 3~7N
取付け方法 差し込み 取付穴加工の公差 +0.1~+0.15
耐熱温度 90℃ 材質 本体:ポリアセタール
コイルバネ:SUS301
ボール:SUS420
質量 0.2g
樹脂製ケースの差込型

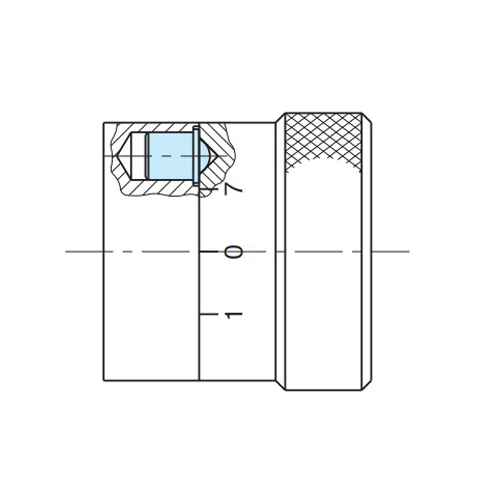

レバー・ノブ・ワーク・治具の位置決め、ピラーのストッパー、プレス機械の下金型(送り抜き)などに
抜けの恐れがある場合は接着剤等にて固定してください。
RoHS対応品
追加説明
カタログ価格

145 (税抜)/ 160 円(税込)

在庫数

最新在庫 : 11

(2025/07/30 23:01現在)

商品入数 1 販売単位
カタログページ 1261ページ
バリエーション一覧
EA948DB-101 5x 4mm ボールプランジャー(樹脂ケース)
EA948DB-102 6x 5mm ボールプランジャー(樹脂ケース)
EA948DB-103 7x 6mm ボールプランジャー(樹脂ケース)
EA948DB-104 9x 8mm ボールプランジャー(樹脂ケース)
EA948DB-105 13.5x10mm ボールプランジャー(樹脂ケース)

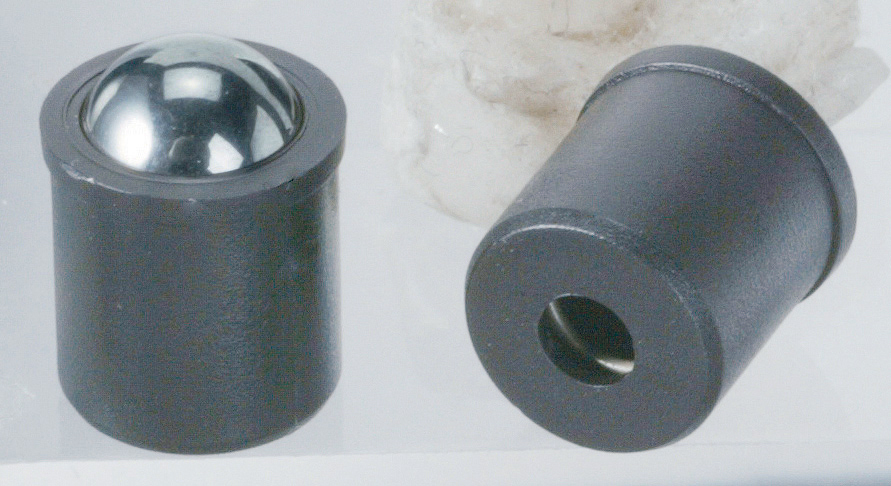

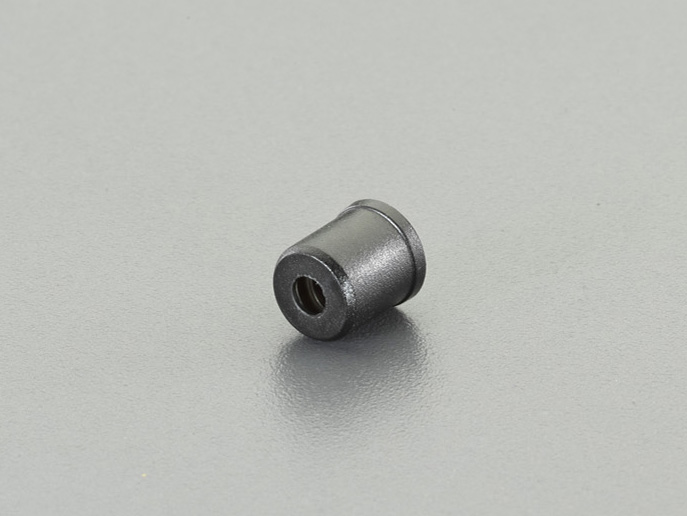

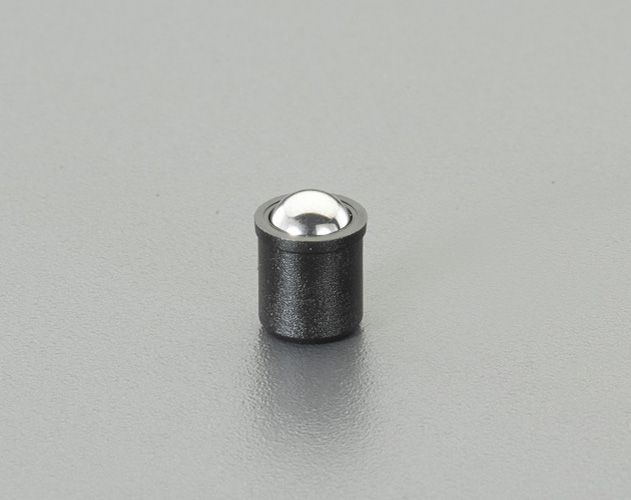

ウェブカタログ画像
※画像は代表画像です
※サイズ詳細は、エスコ寸法図を参照ください。
  • ※画像は代表画像です\n※サイズ詳細は、エスコ寸法図を参照ください。

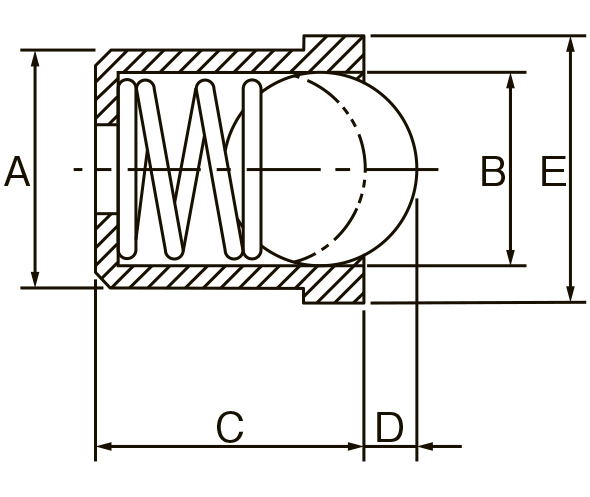

  • A:4mm   B:3mm   C:5mm   D:0.7mm   E:4.6mm
