品番 : EA948DB-111

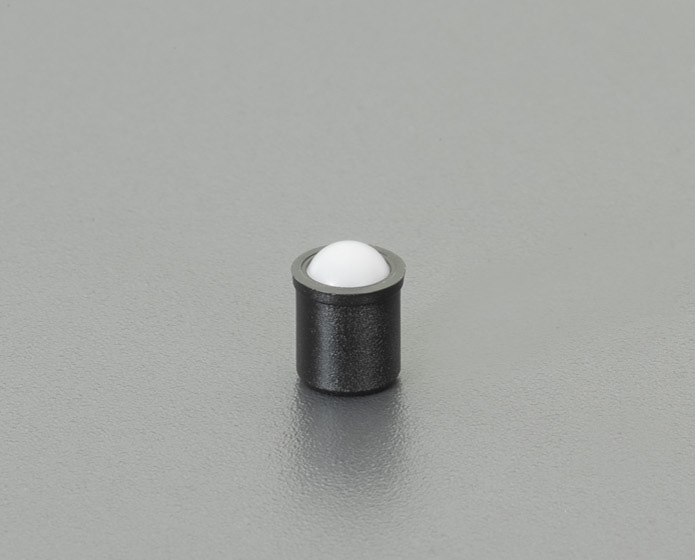

品名 : 5x 4mm ボールプランジャー(樹脂ケース)
仕様
メーカー | イマオコーポレーション | 型番 | EBPJ4 |
---|---|---|---|
用途 | しゅう動部の位置決め用に | 本体長さ | 5mm |
ボール径 | 3mm | 荷重(最小~最大) | 3~7N |
取付け方法 | 差し込み | 取付穴加工の公差 | +0.1~+0.15 |
耐熱温度 | 90℃ | 材質 | 本体:ポリアセタール コイルバネ:SUS301 ボール:ポリアセタール |
質量 | 0.2g | ||

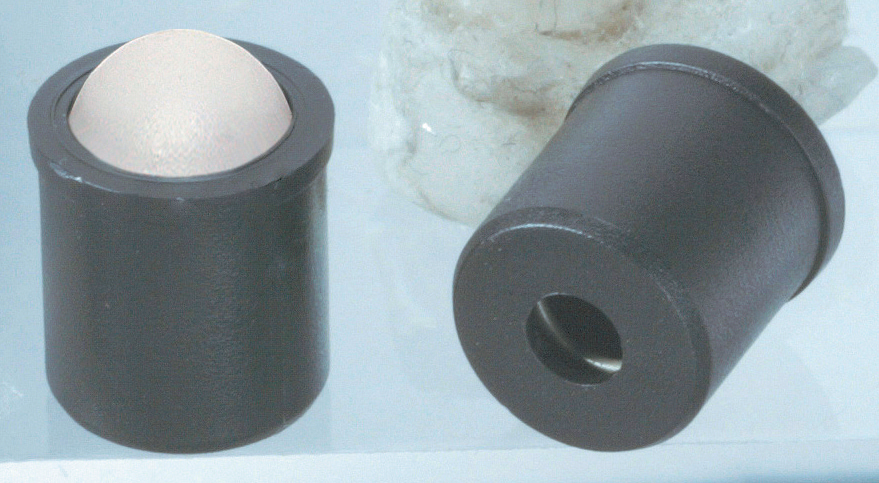

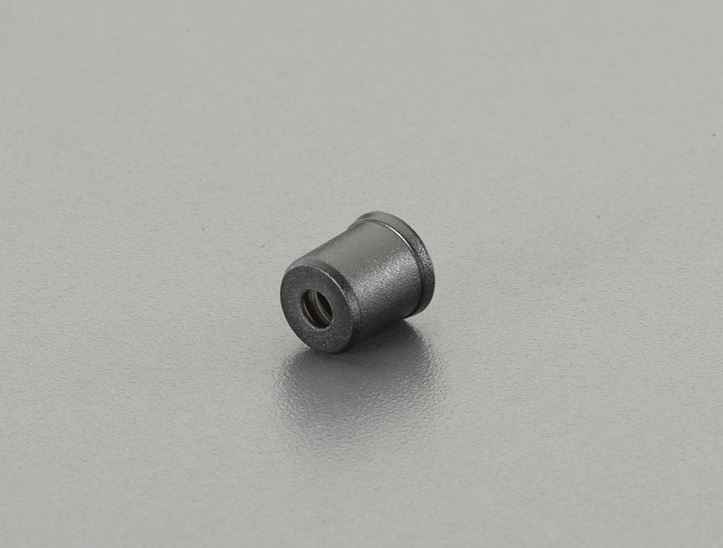

樹脂製ケースの差込型 | |||

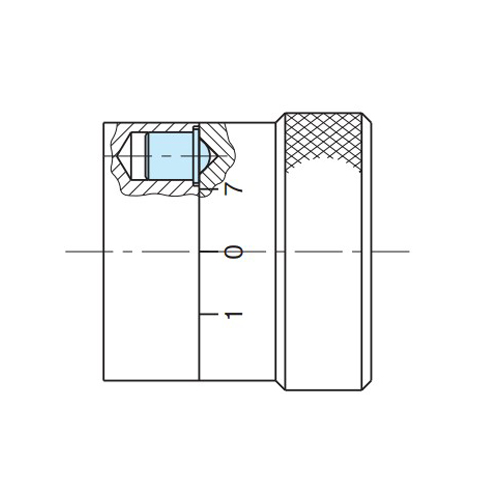

レバー・ノブ・ワーク・治具の位置決め、ピラーのストッパー、プレス機械の下金型(送り抜き)などに | |||
抜けの恐れがある場合は接着剤等にて固定してください。 | |||
RoHS対応品 |
追加説明 |
|
---|
カタログ価格 |
255 円(税抜)/ 281 円(税込) |
||||
---|---|---|---|---|---|
在庫数 |
最新在庫 : 3 (2025/07/30 23:04現在) |
||||
商品入数 | 1 | 販売単位 | 個 | ||
カタログページ | 1261ページ |
バリエーション一覧 |
---|
EA948DB-111 5x 4mm ボールプランジャー(樹脂ケース) |
EA948DB-112 6x 5mm ボールプランジャー(樹脂ケース) |
EA948DB-113 7x 6mm ボールプランジャー(樹脂ケース) |
EA948DB-114 9x 8mm ボールプランジャー(樹脂ケース) |
EA948DB-115 13.5x10mm ボールプランジャー(樹脂ケース) |
ウェブカタログ画像
拡大
.jpg)

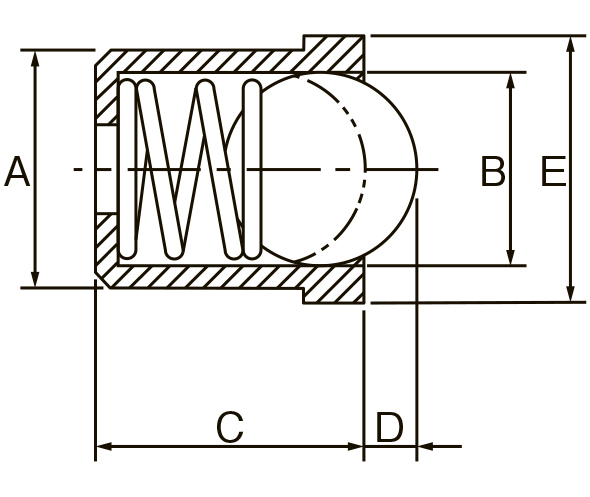

※サイズ詳細は、エスコ寸法図を参照ください。
