品番 : EA948DB-123

品名 : 6x 5mm ボールプランジャー(ステンレスケース)

仕様

メーカー イマオコーポレーション 型番 SBP5
用途 しゅう動部の位置決め用に(軽荷重用) 本体長さ 6mm
ボール径 4mm 荷重(最小~最大) 4~7N
取付け方法 差し込み 取付穴加工の公差 +0.08~+0.13
耐熱温度 120℃ 材質 本体:SUS303
コイルバネ:SUS301
ボール:SUS420
質量 0.6g

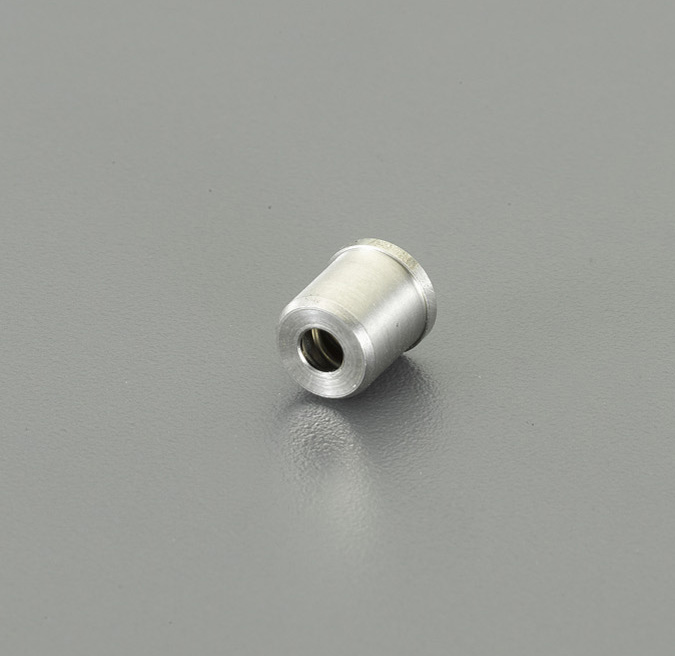

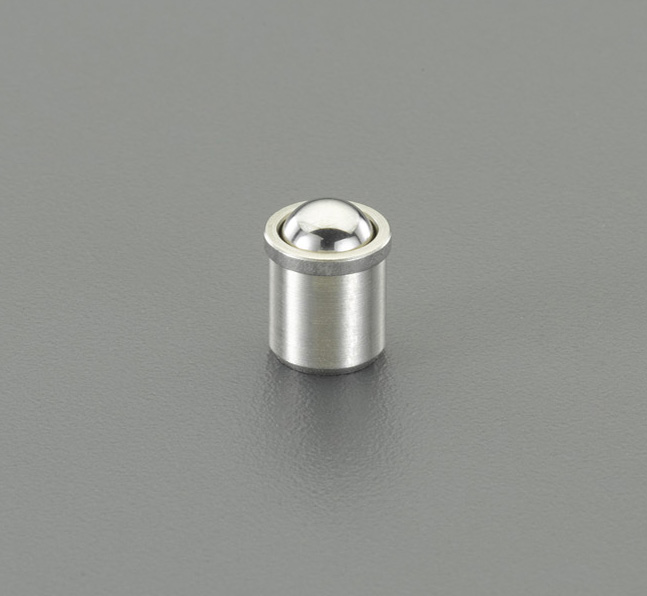

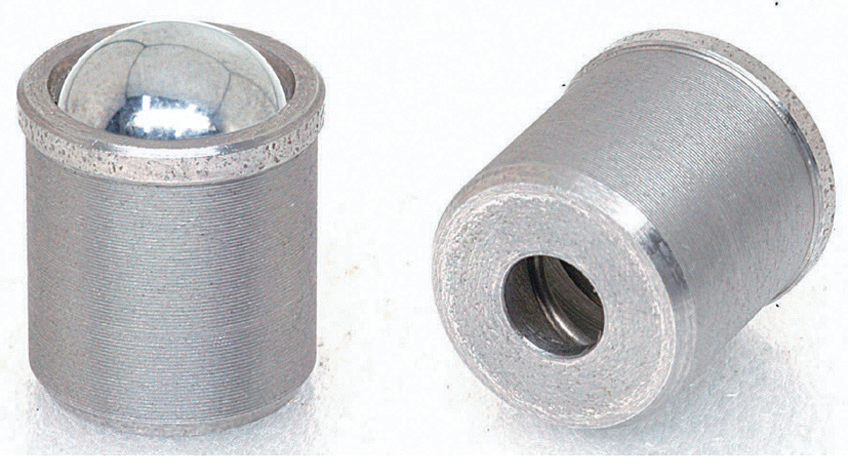

ステンレス製ケースの差込型
レバー・ノブ・ワーク・治具の位置決め、ピラーのストッパー、プレス機械の下金型(送り抜き)などに
抜けの恐れがある場合は接着剤等にて固定してください。
追加説明
カタログ価格

365 (税抜)/ 402 円(税込)

在庫数

最新在庫 : 8

(2025/08/11 18:49現在)

商品入数 1 販売単位
カタログページ 1261ページ
バリエーション一覧
EA948DB-121 4x 3mm ボールプランジャー(ステンレスケース)
EA948DB-122 5x 4mm ボールプランジャー(ステンレスケース)
EA948DB-123 6x 5mm ボールプランジャー(ステンレスケース)
EA948DB-124 7x 6mm ボールプランジャー(ステンレスケース)
EA948DB-125 9x 8mm ボールプランジャー(ステンレスケース)
EA948DB-126 13.5x10mm ボールプランジャー(ステンレスケース)
EA948DB-127 16x12mm ボールプランジャー(ステンレスケース)
ウェブカタログ画像
※画像は代表画像です

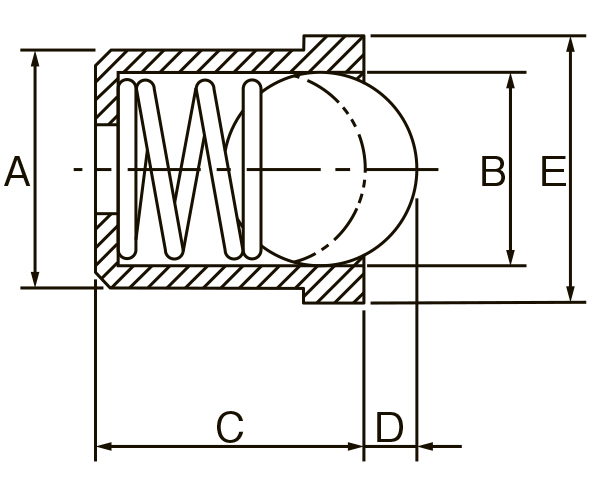

※サイズ詳細は、エスコ寸法図を参照ください。
  • ※画像は代表画像です\n※サイズ詳細は、エスコ寸法図を参照ください。
  • A:5mm   B:4mm   C:6mm   D:1mm   E:5.6mm
