品番 : EA948DB-134

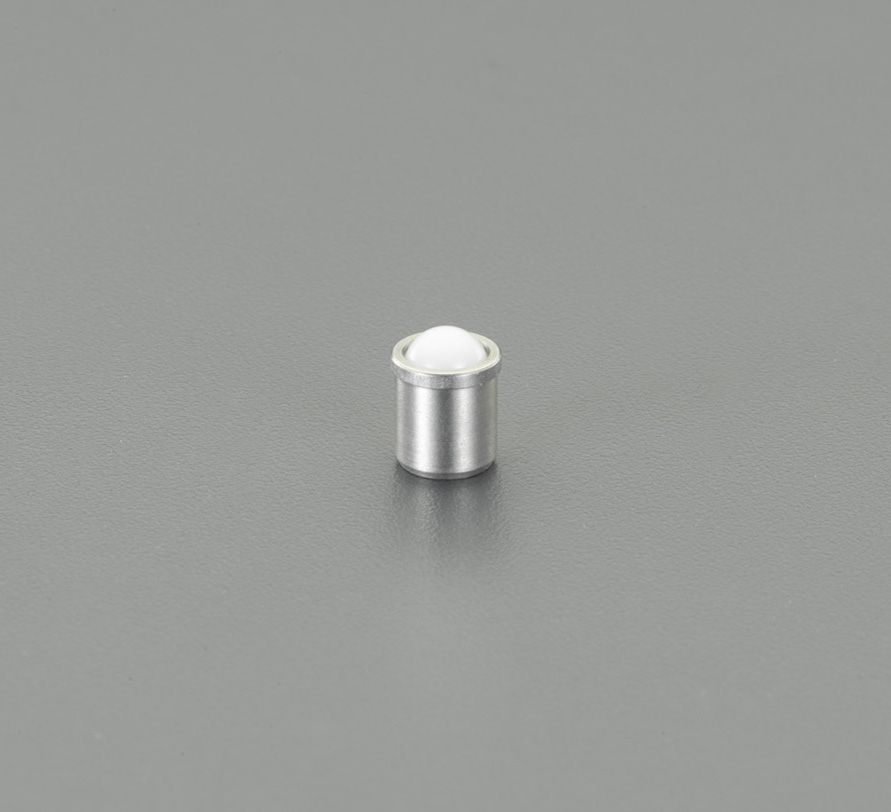

品名 : 9x 8mm ボールプランジャー(ステンレスケース)
仕様
メーカー | イマオコーポレーション | 型番 | SBPJ8 |
---|---|---|---|
用途 | しゅう動部の位置決め用に(軽荷重用) | 本体長さ | 9mm |
ボール径 | 6.5mm | 荷重(最小~最大) | 6~12N |
取付け方法 | 差し込み | 取付穴加工の公差 | +0.08~+0.13 |
耐熱温度 | 80℃ | 材質 | 本体:SUS303 コイルバネ:SUS301 ボール:ポリアセタール |
質量 | 2g | ||

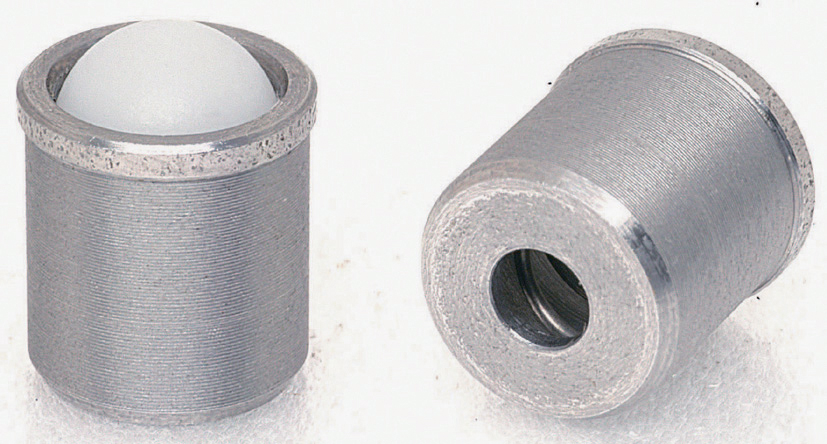

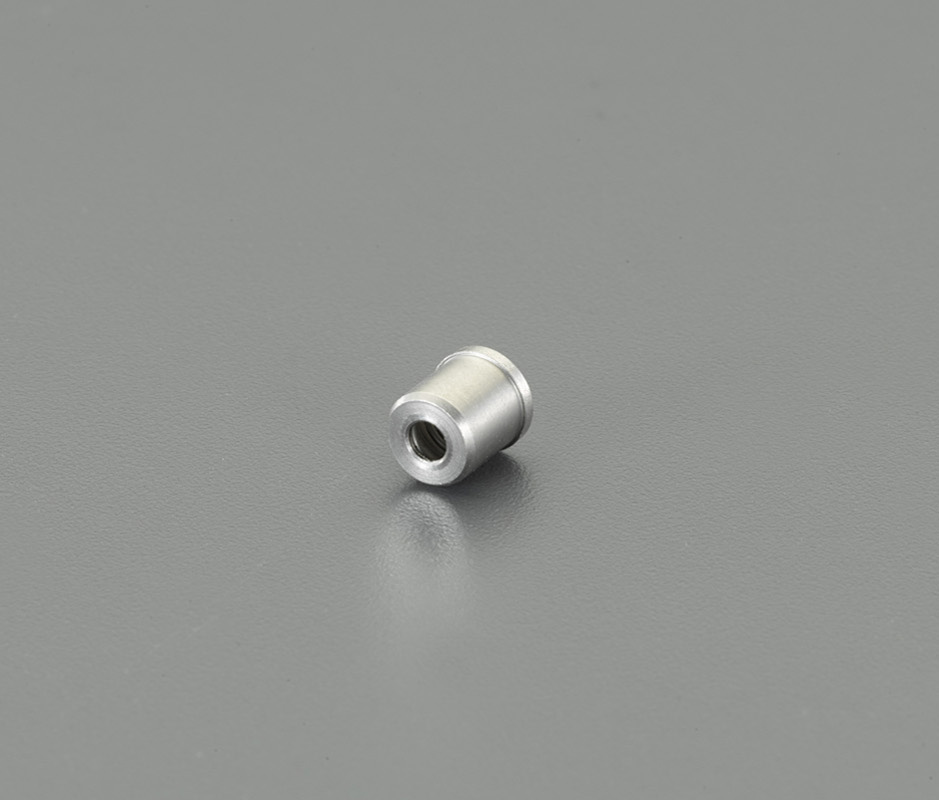

ステンレス製ケースの差込型 | |||
レバー・ノブ・ワーク・治具の位置決め、ピラーのストッパー、プレス機械の下金型(送り抜き)などに | |||
抜けの恐れがある場合は接着剤等にて固定してください。 |
追加説明 |
|
---|
カタログ価格 |
475 円(税抜)/ 523 円(税込) |
||||
---|---|---|---|---|---|
在庫数 |
最新在庫 : 7 (2025/08/11 23:30現在) |
||||
商品入数 | 1 | 販売単位 | 個 | ||
カタログページ | 1261ページ |
ウェブカタログ画像
拡大
.jpg)

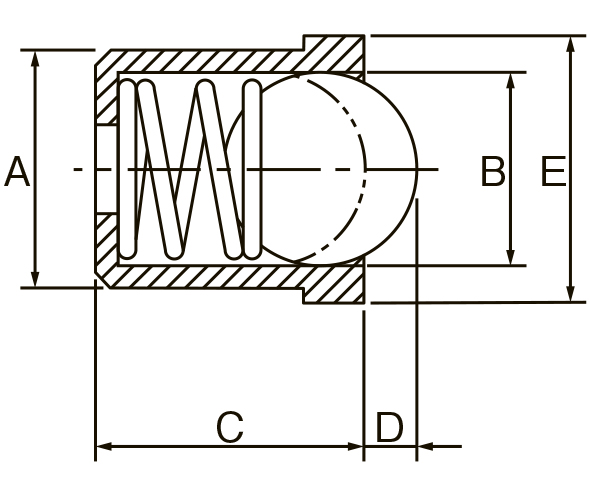

※サイズ詳細は、エスコ寸法図を参照ください。
