品番 : EA951LE-12

品名 : 133.5mm ステー(前蓋用/右用)

仕様

仕様 右用 全長 133.5mm
穴径 3.3・3.6mm 角度 160°
引張荷重 33.2kgf 材質 スチール(クロムメッキ)
重量 31g
取付ねじ無し
RoHS2 10物質対応品
※板金に取り付ける場合、取付面側(筐体側)に必ずねじの逃げ加工(面取り)を行ってください。ねじ頭部を浮かせずに製品の固定ができます。
追加説明
カタログ価格

890 (税抜)/ 979 円(税込)

在庫数

最新在庫 : 3

(2026/02/15 09:11現在)

商品入数 1 販売単位
カタログページ 1336ページ
バリエーション一覧
EA951LE-11 105.5mm ステー(前蓋用/右用)
EA951LE-12 133.5mm ステー(前蓋用/右用)
EA951LE-13 162.5mm ステー(前蓋用/右用)
EA951LE-21 105.5mm ステー(前蓋用/左用)
EA951LE-22 133.5mm ステー(前蓋用/左用)
EA951LE-23 162.5mm ステー(前蓋用/左用)
ウェブカタログ画像

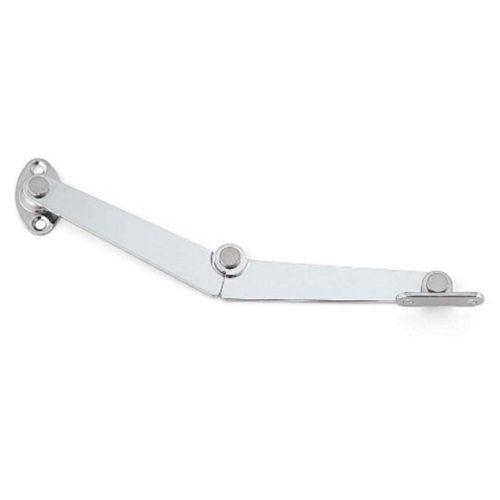

※画像は代表画像です
  • ※画像は代表画像です

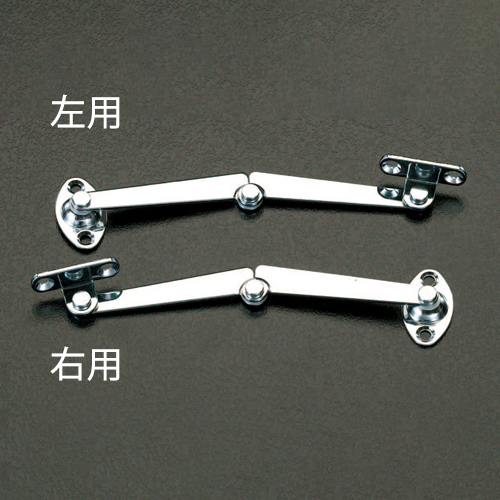

  • ※写真は左用です

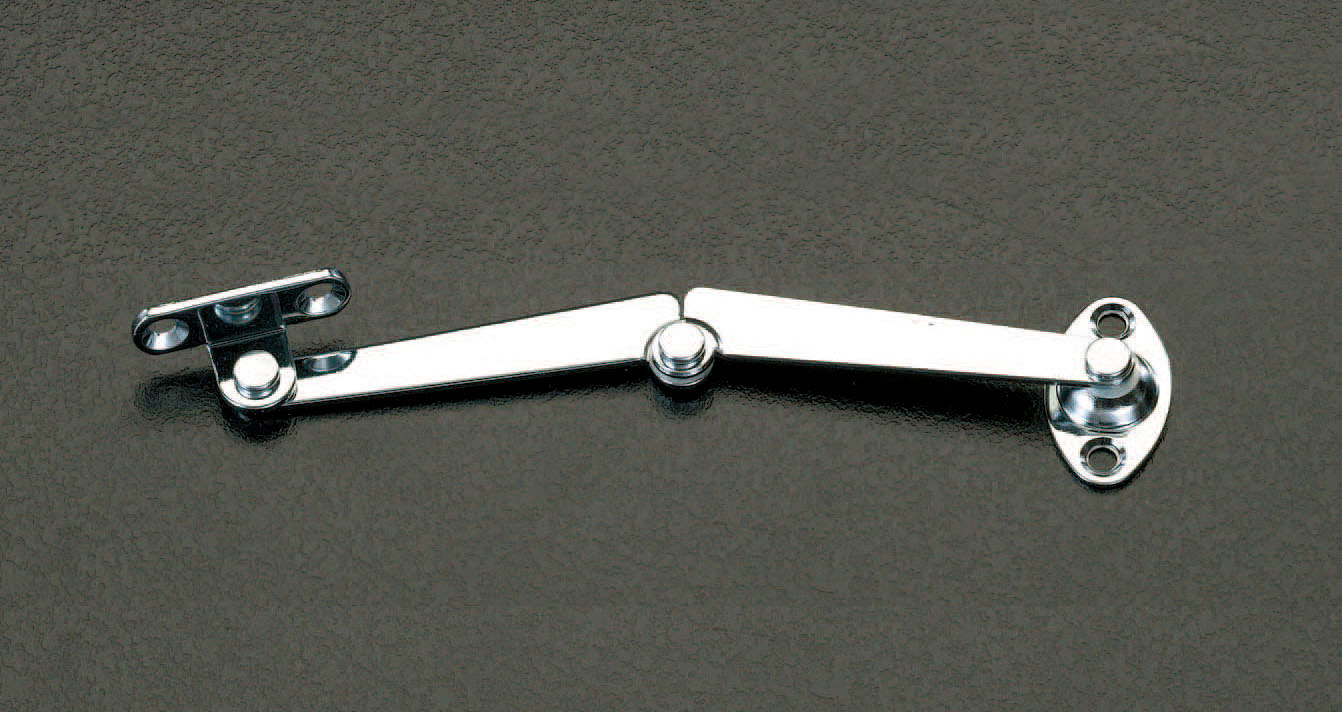

  • 本商品は「右用」です。

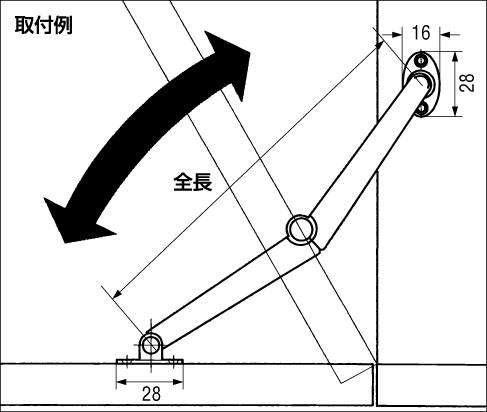

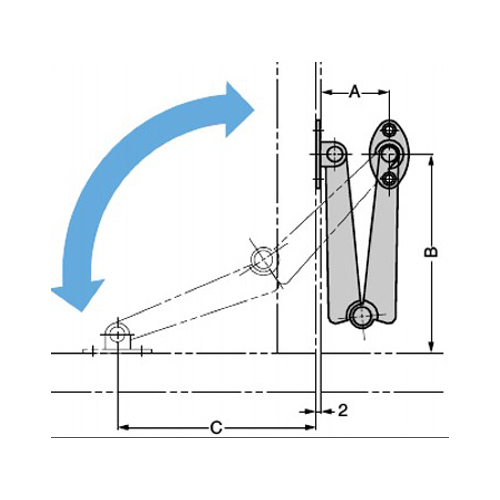

  • 取付例【左用】\n※本商品は「右用」です。\nA:28㎜   B:81㎜   C:81.5㎜

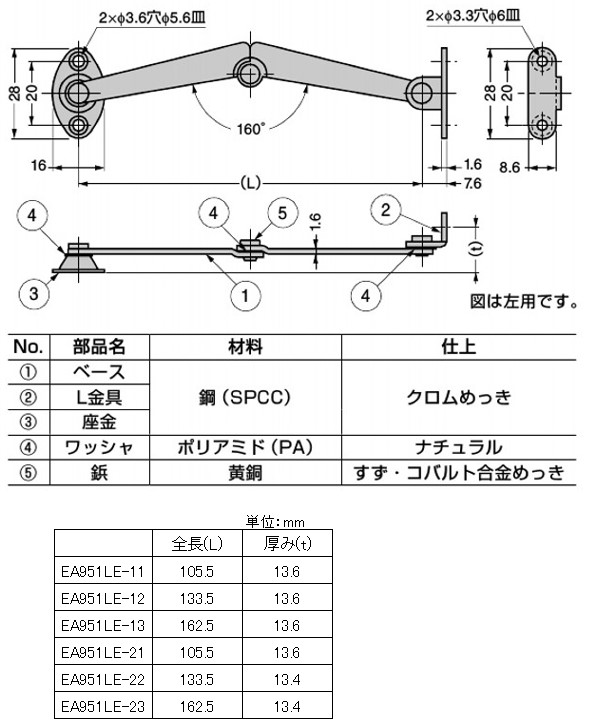

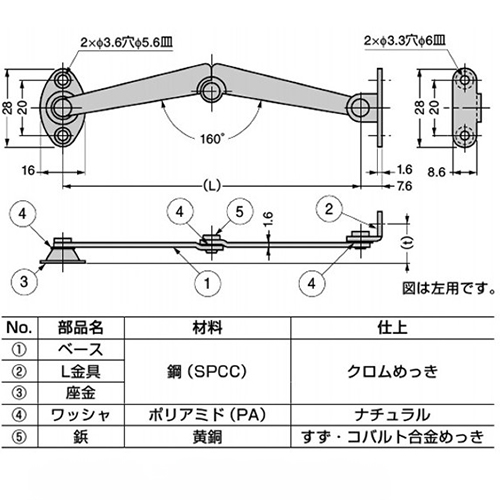

  • ※図は左用です。\nL:133㎜   t:13.6㎜
