品番 : EA966DE-5A
品名 : M5 xP0.8 ﾛｯﾄﾞｴﾝﾄﾞ(無給油式/雌ﾈｼﾞ/左ﾈｼﾞ)
仕様
| 許容傾斜角 | 12度 | 無負荷回転トルク | 最大0.04N・m |
|---|---|---|---|
| ラジアルすきま | 最大0.03mm | 限界荷重 | ラジアル荷重：5.86KN アキシャル荷重：2.25KN |
| ラジアル静破断荷重 | 8.6KN | 重量 | 15g |
| 材質 | ボディ：炭素鋼（亜鉛鍍金＋クロメート処理） ボール：軸受鋼（SUJ2）HRC58以上 インサート：テフロン（MP2） |
||
| ボール | |||
| 内径 | φ5.00mm | 巾 | 8.00mm |
| 球径 | φ11.112mm | 端面径 | φ7.71mm |
| ボディ | |||
| 頭部巾 | 6.0mm | 頭部外径 | φ16.0mm |
| 芯間距離 | 27.0mm | ねじ有効長さ | 12.0mm |
| ねじ | M5×0.8mm | 二面巾外径 | 11.0m |
| 二面巾 | 9.0mm | 二面巾長さ | 4.0mm |
| 胴外径 | 9.0mm | ||
| 無給油タイプ | |||
| 左ねじ | |||
| 追加説明 |
|
|---|
| カタログ価格 |
1,440 円（税抜）／ 1,584 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 4 （2025/05/02 05:58現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1270ページ | ||||

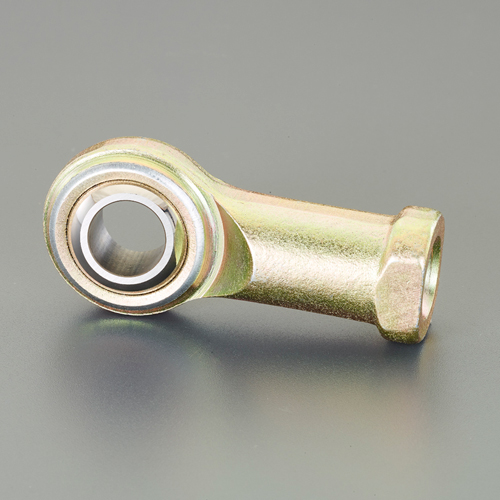

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
※画像は代表画像です。
.jpg "エスコ寸法図")
