品番 : EA966DR-5A
品名 : M 5xP0.8 ボールジョイント(左ねじ)
カタログ訂正
25/05/30 寸法図の値訂正 (誤)B：11.3mm C：13mm (正)B：10mm C：11mm (No.56 1115)
仕様
| メーカー | ＴＨＫ | 型番 | BL5DAL |
|---|---|---|---|
| 外形寸法 | 34.5(L)×13(D)×20(H)mm | ねじサイズ | M5×0.8（オス・メス） |
| ボール径 | φ9.525mm | 許容傾斜角 | 40° |
| 静負荷容量 | 6470N | 降伏点強度 | 2250N |
| 材質 | ホルダ：高強度アルミ合金 シャンク部：S35Cクロメート処理 |
質量 | 12g |
| ボール付きシャンク部に対し直角にホルダを形成 | |||
| ボール付きシャンク部：右ねじ ホルダ部雌ねじ：左ねじ |
|||
| ブーツ内およびキャップ内にリチウム石けん基グリース2号が封入されています | |||
| ・球面すきま ラジアル方向：0.02～0.06mm アキシアル方向：0.3mm以下 |
|||
| 追加説明 |
|
|---|
| カタログ価格 |
1,550 円（税抜）／ 1,705 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 1 （2025/06/18 06:24現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1269ページ | ||||

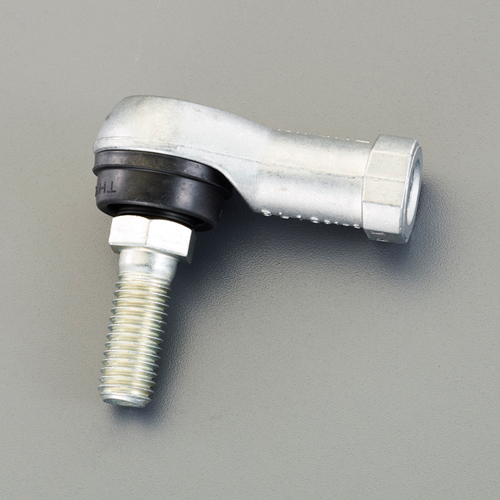

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
※画像は代表画像です。

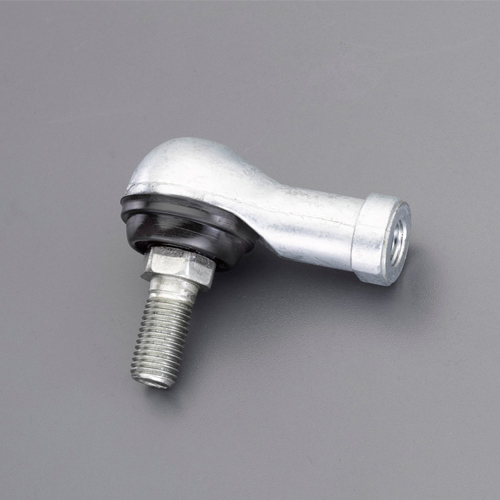

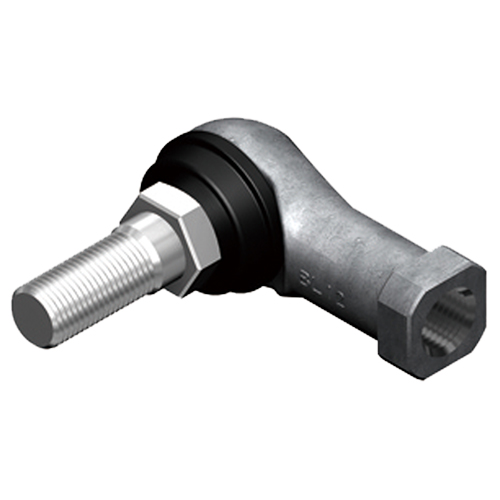

.jpg "形状画像")

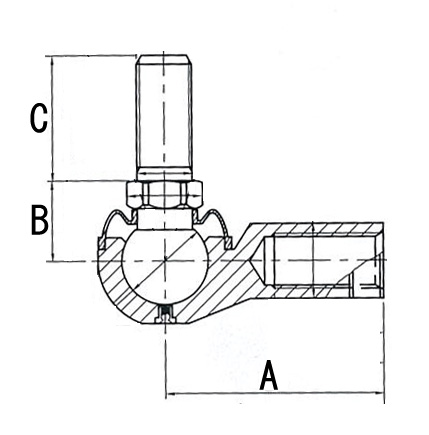

.jpg "エスコ寸法図")
